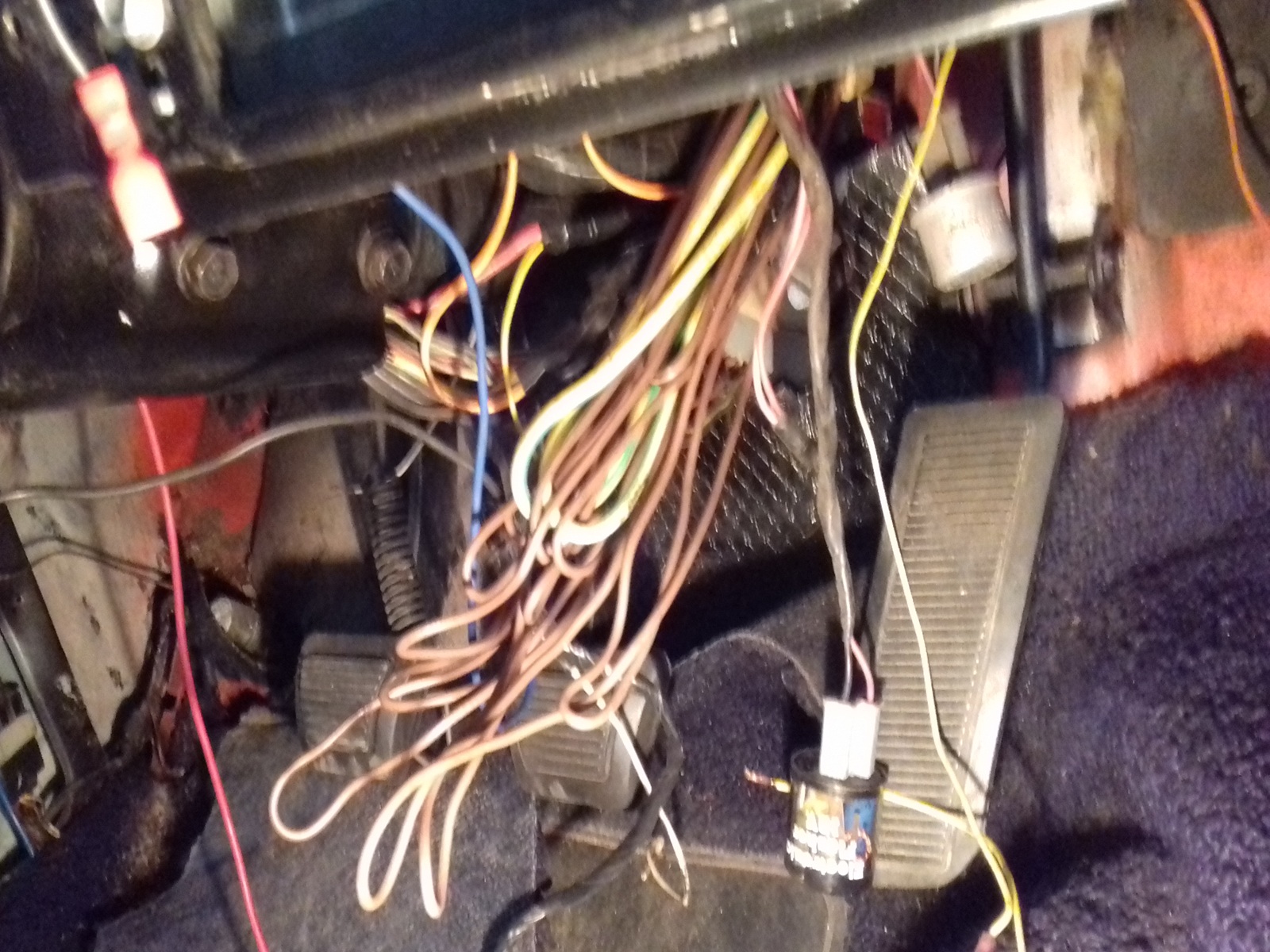

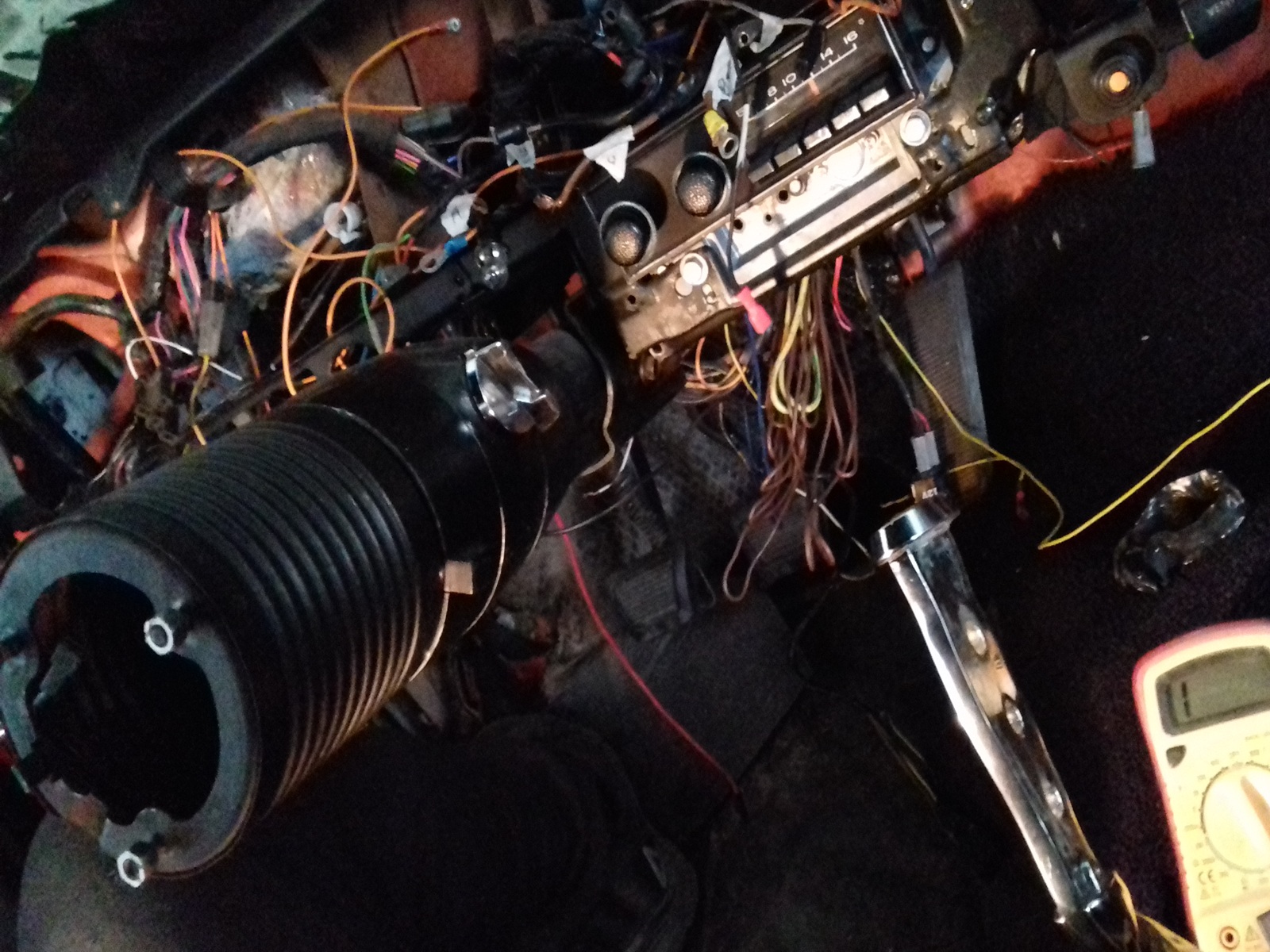

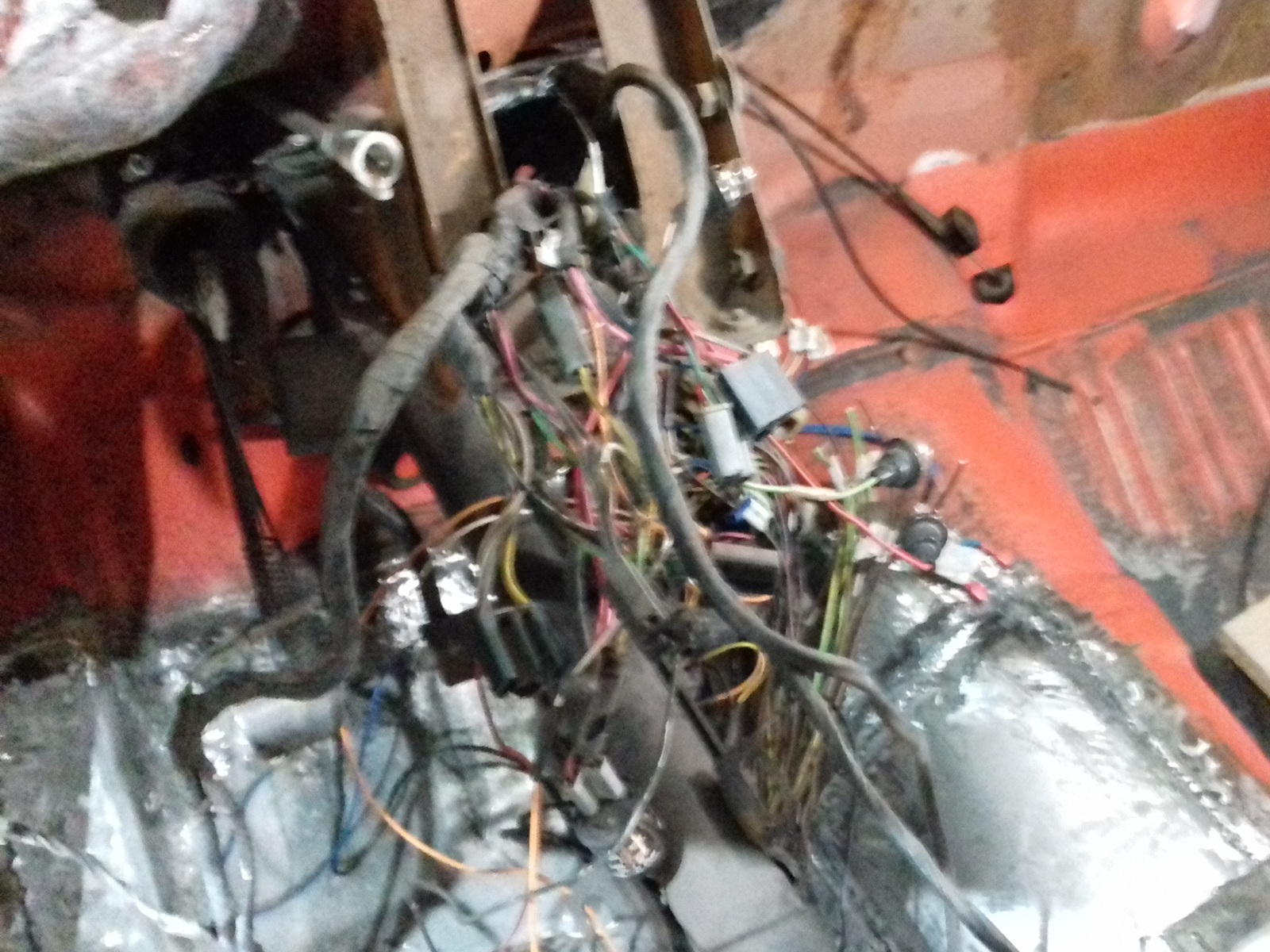

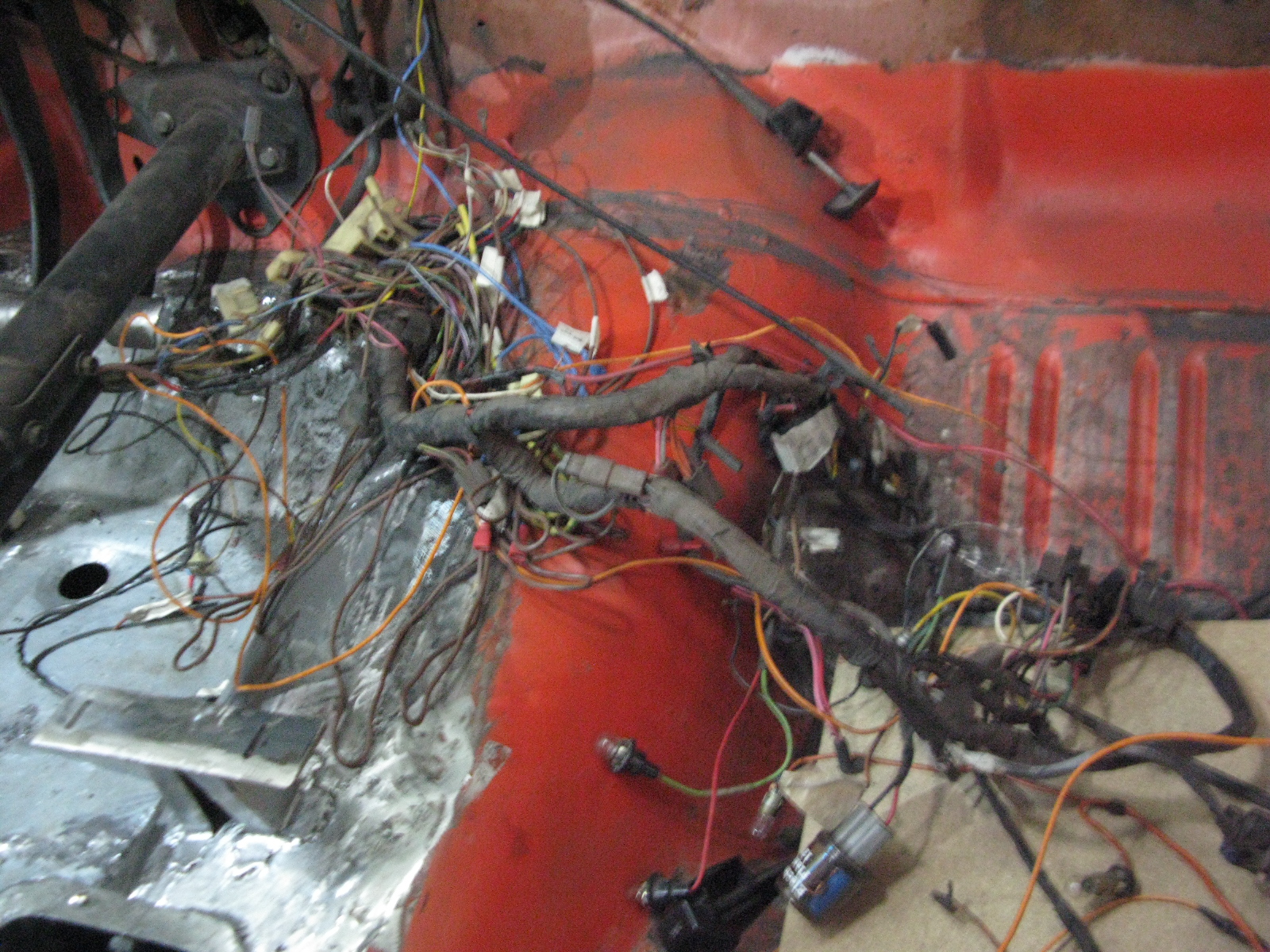

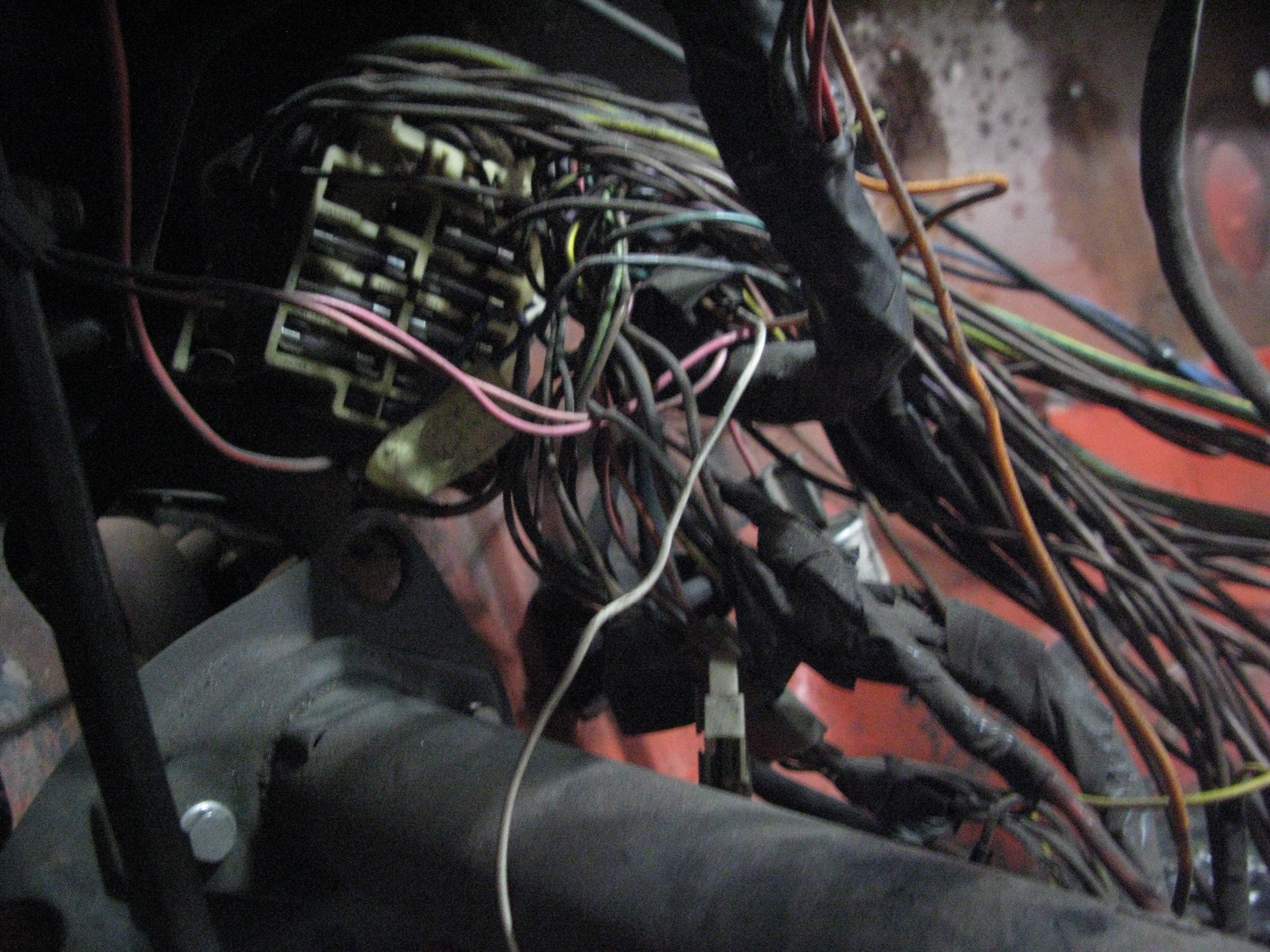

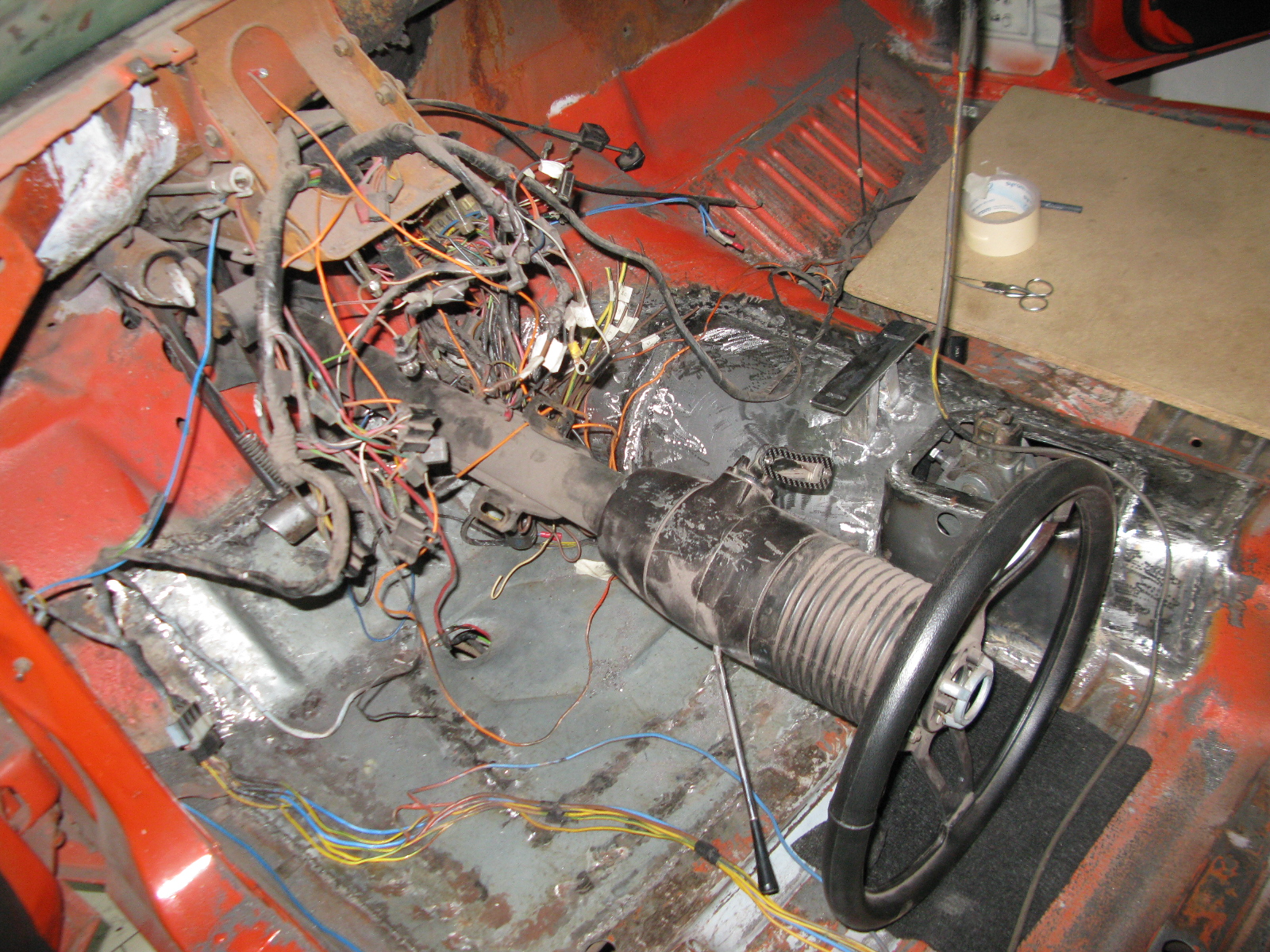

Ecco come ho trovato l'impianto elettrico
della Challenger..
|
|
...una valle di lacrime...
|
|
...una devastazione...
|
|

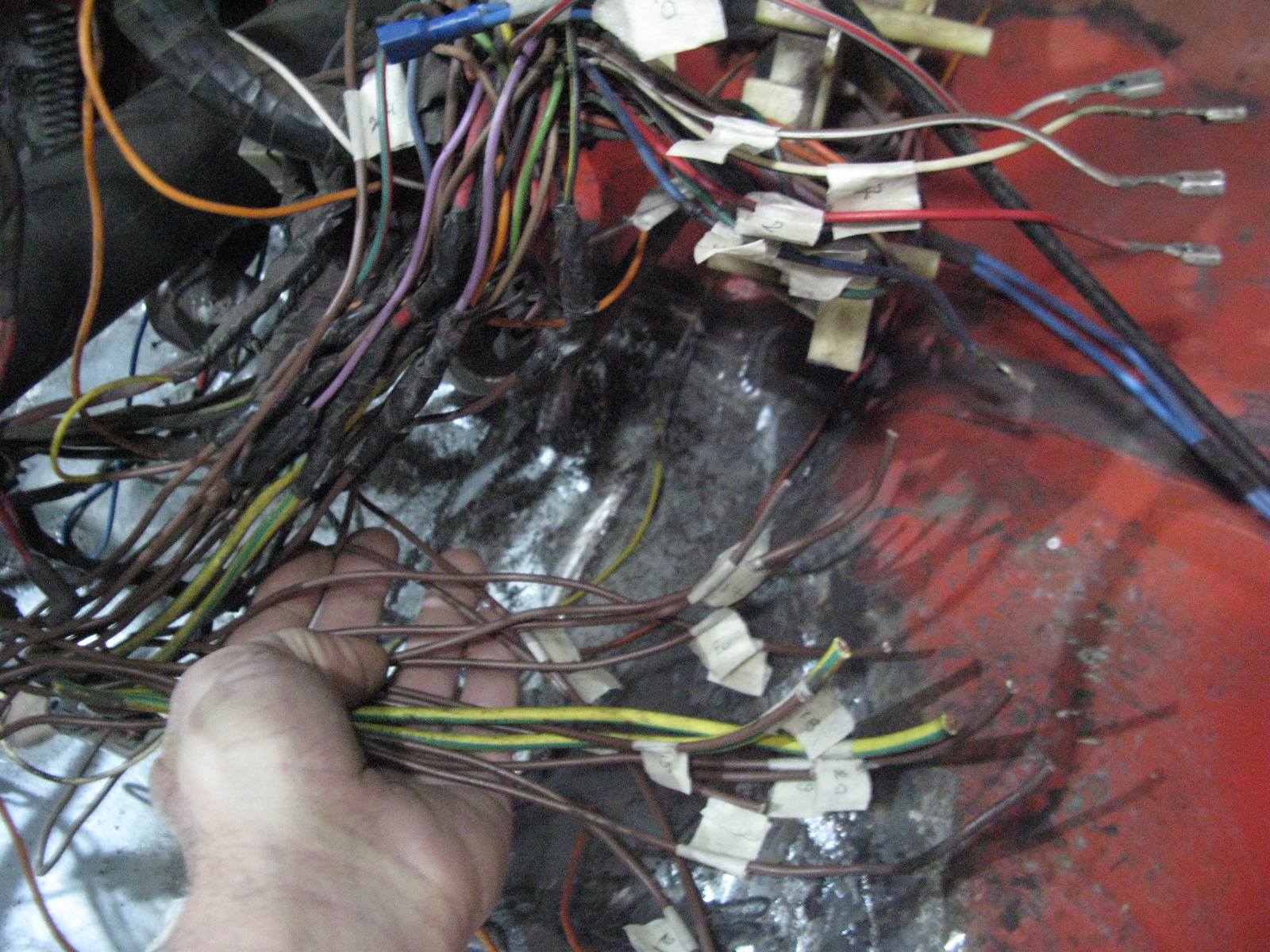

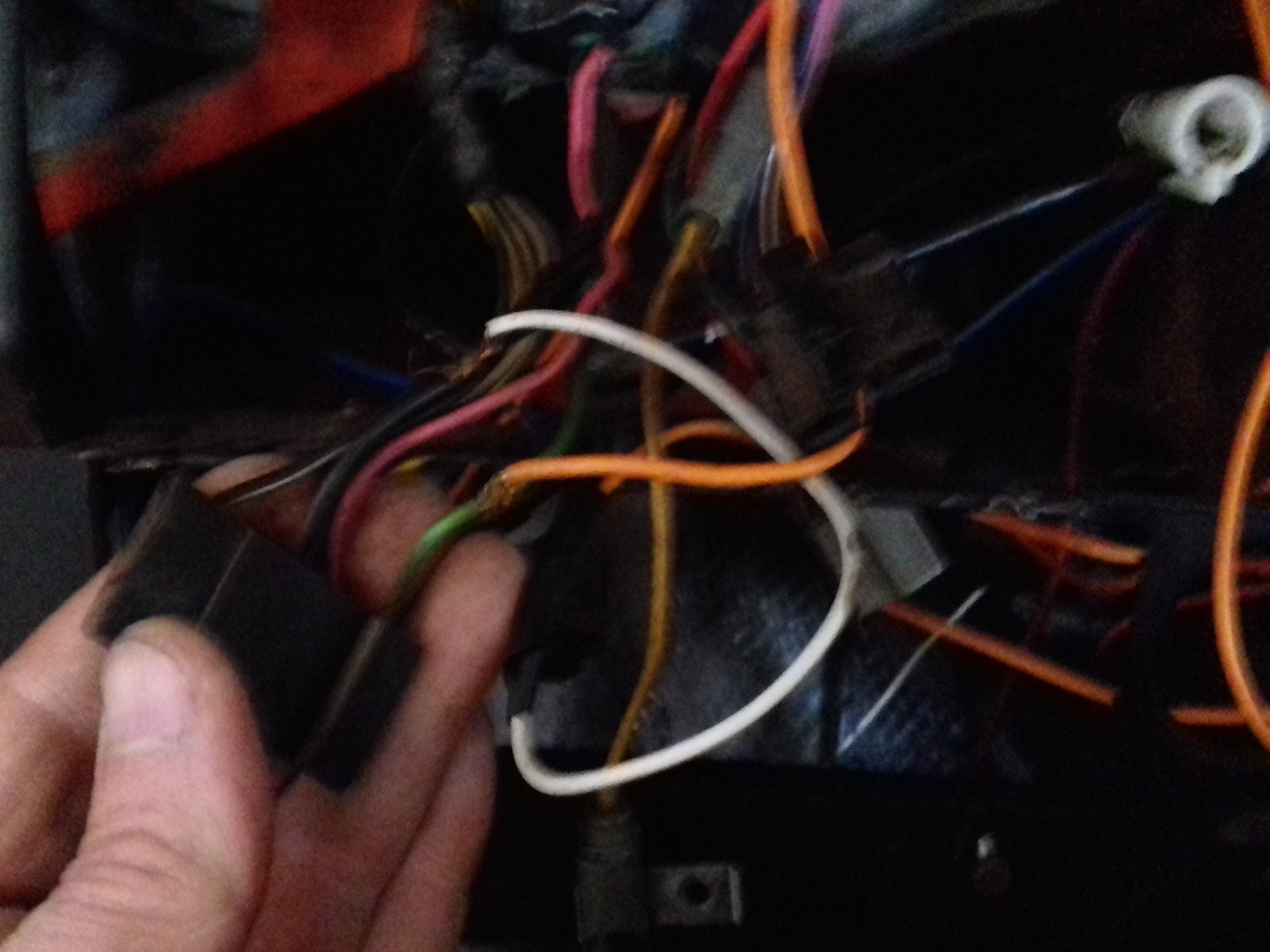

...una cozzaglia di giunture, connessioni posticce..
|
|
..un groviglio inesplicabile e insanabile!
|
|

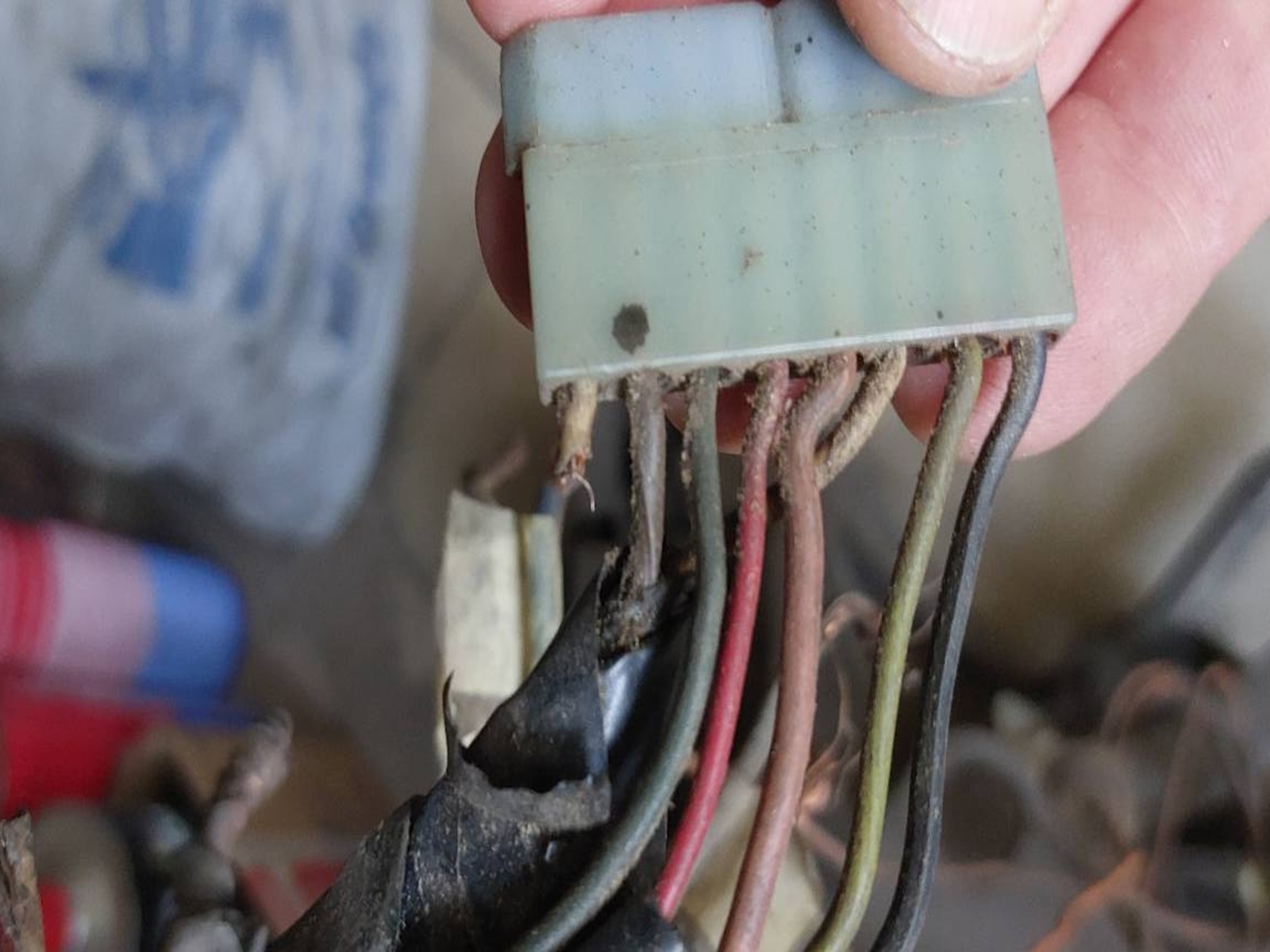

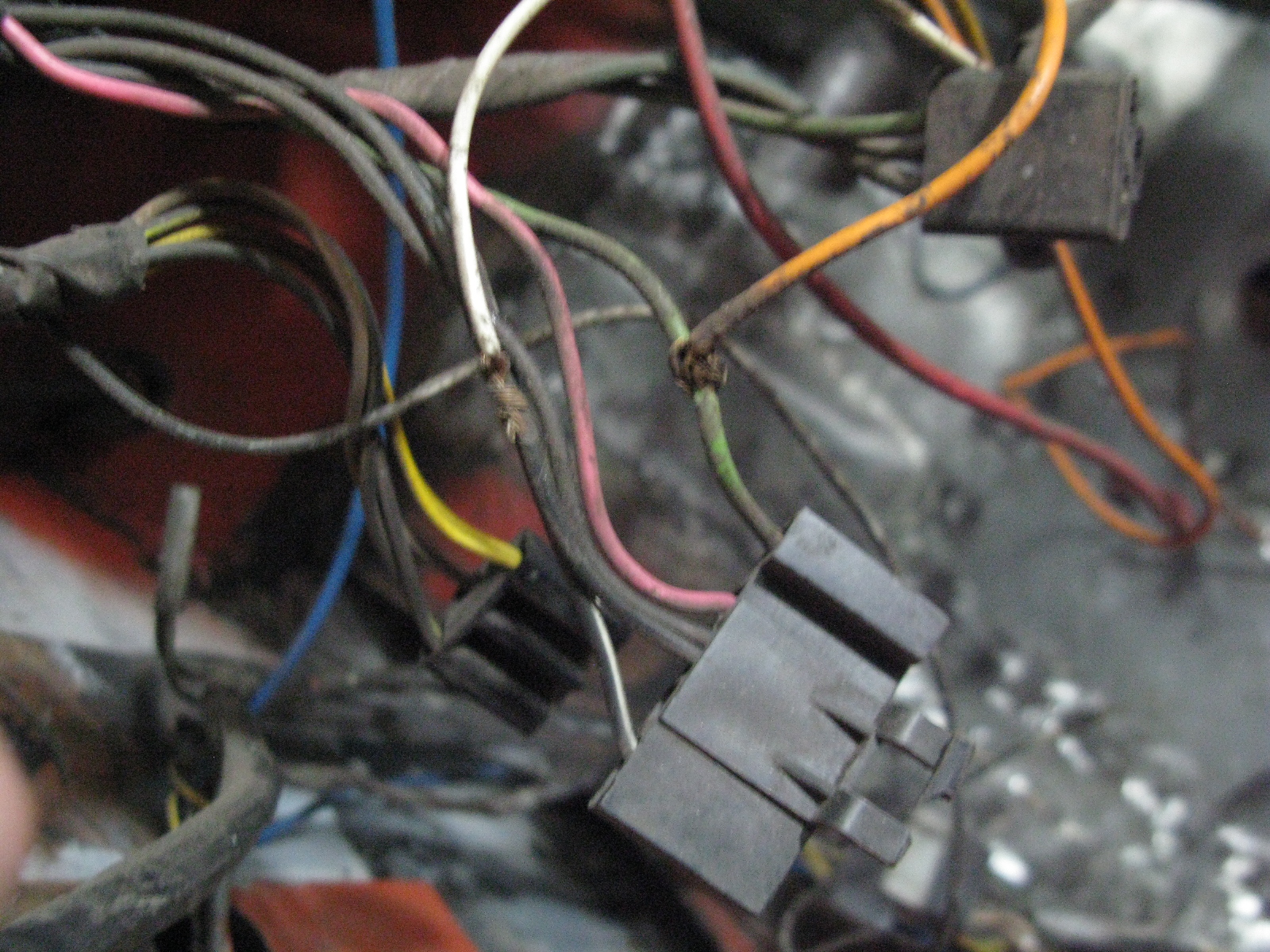

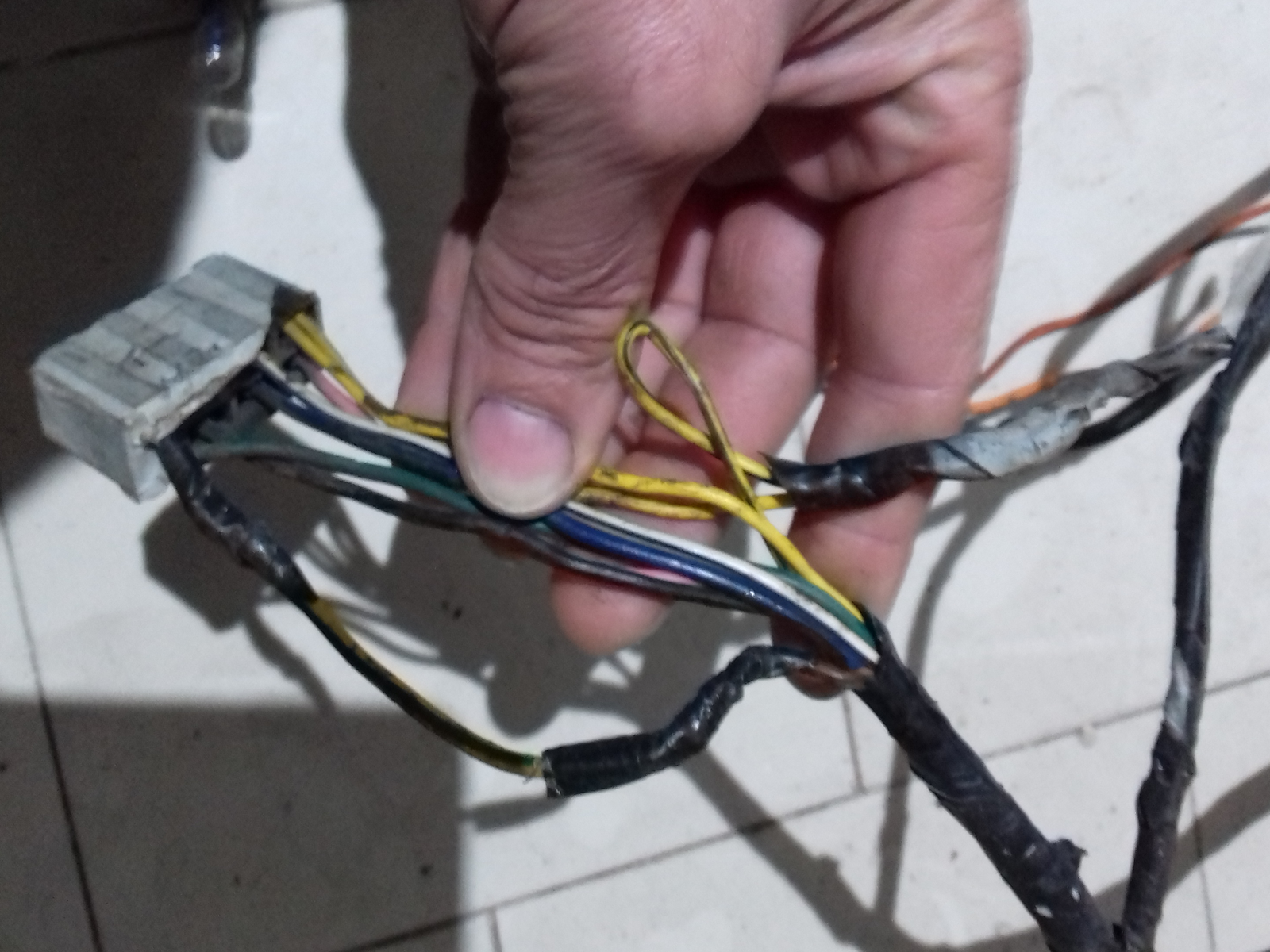

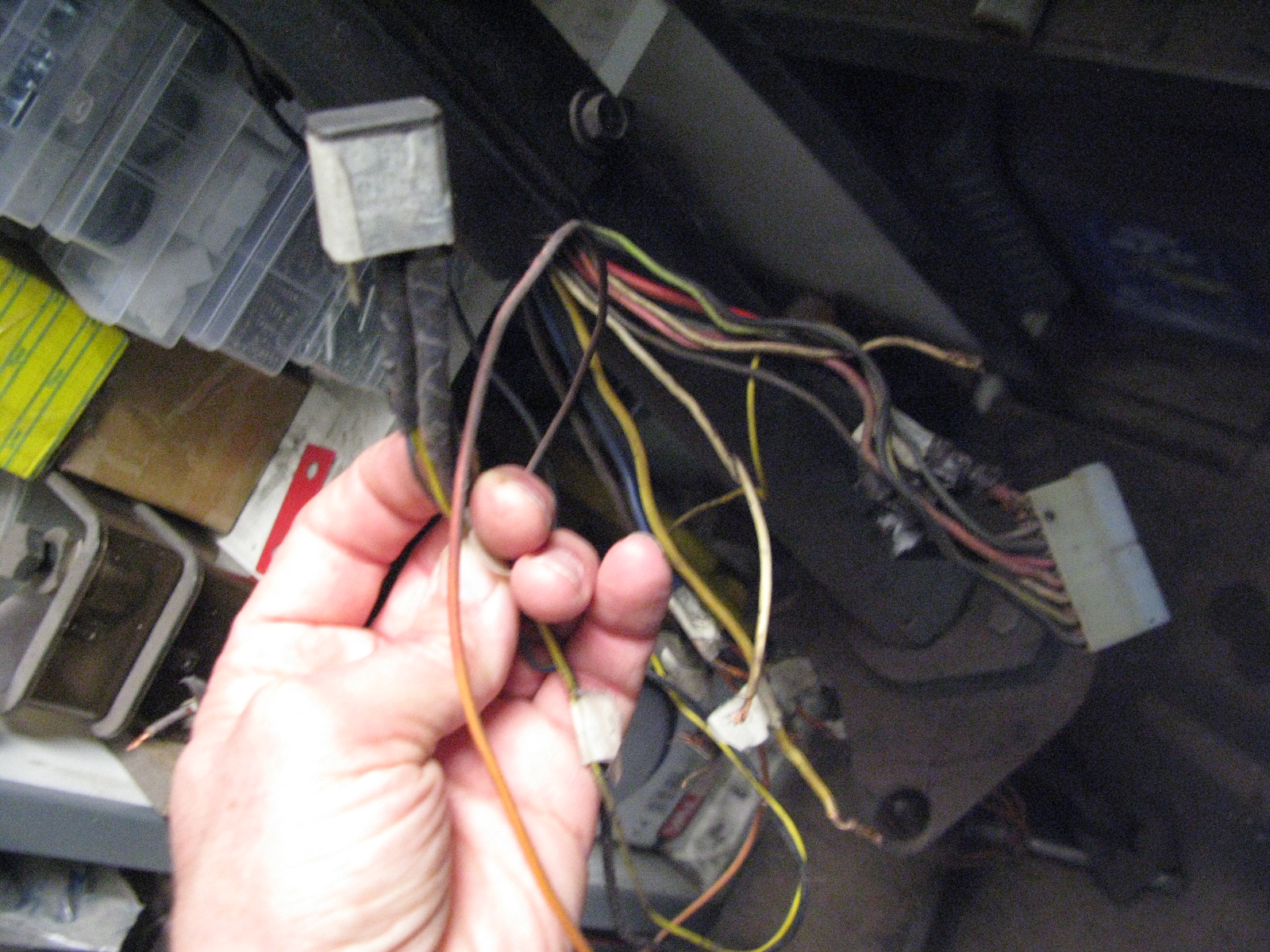

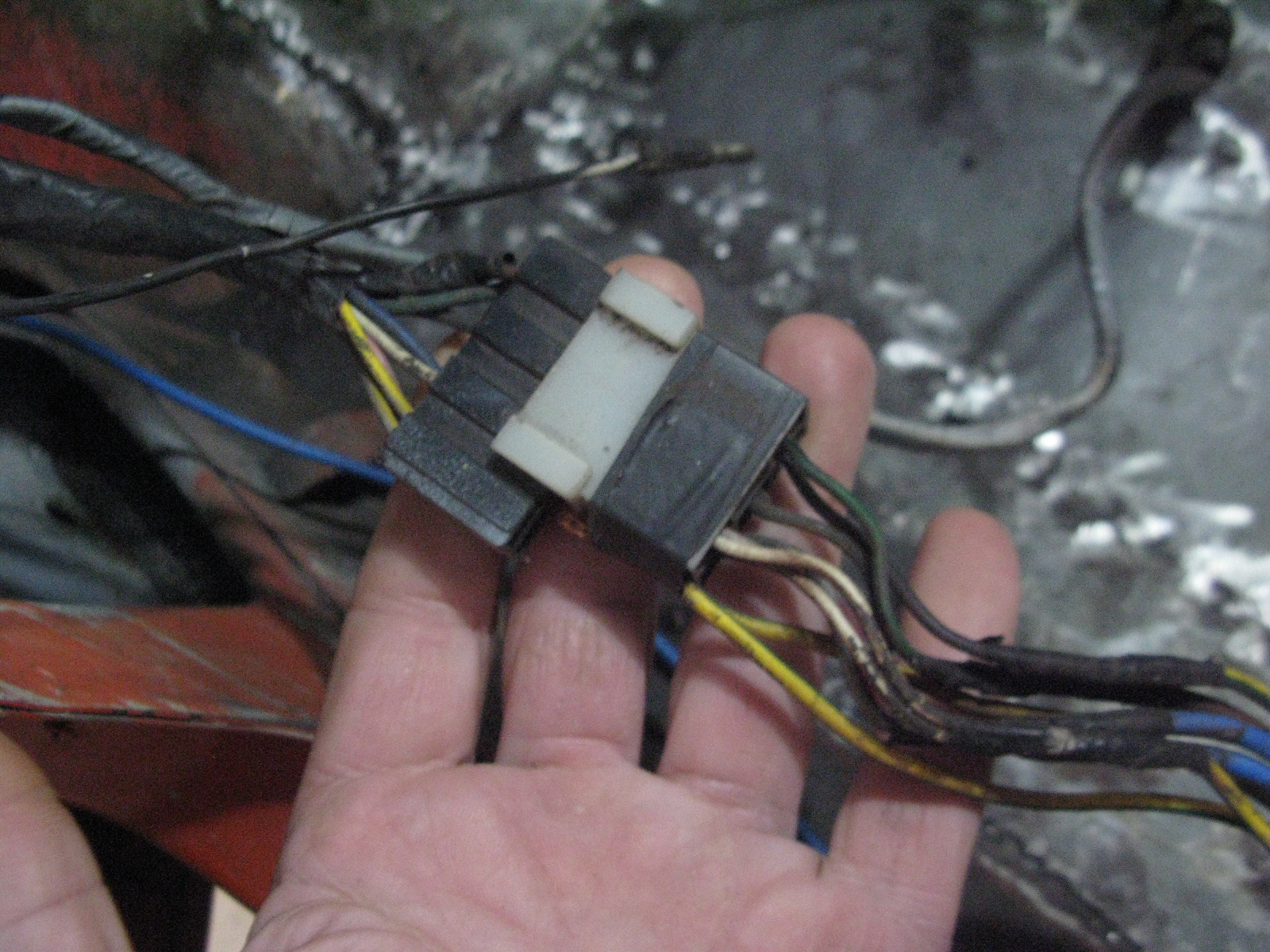

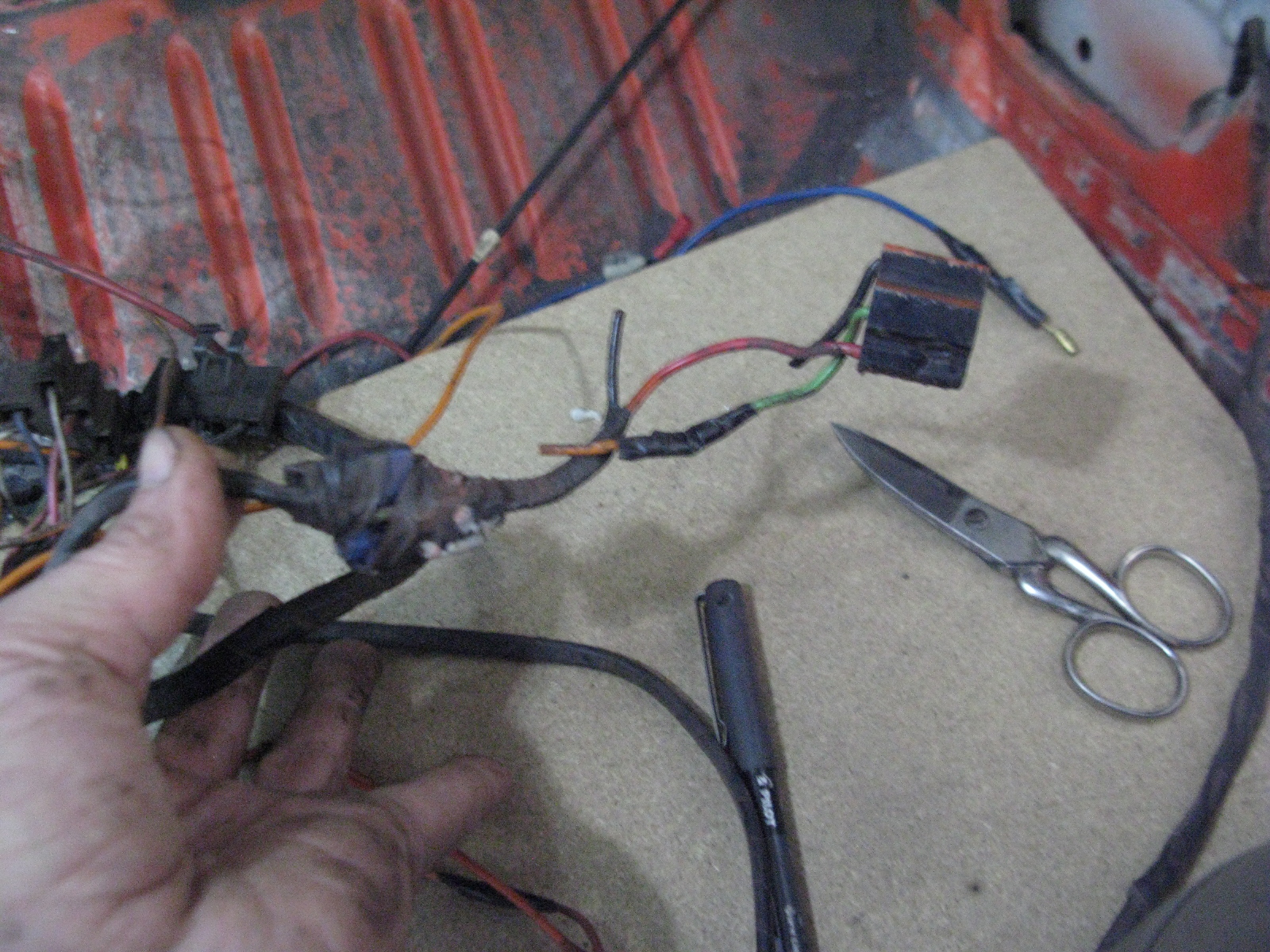

Anche i connettori sono stati massacrati..
|
|

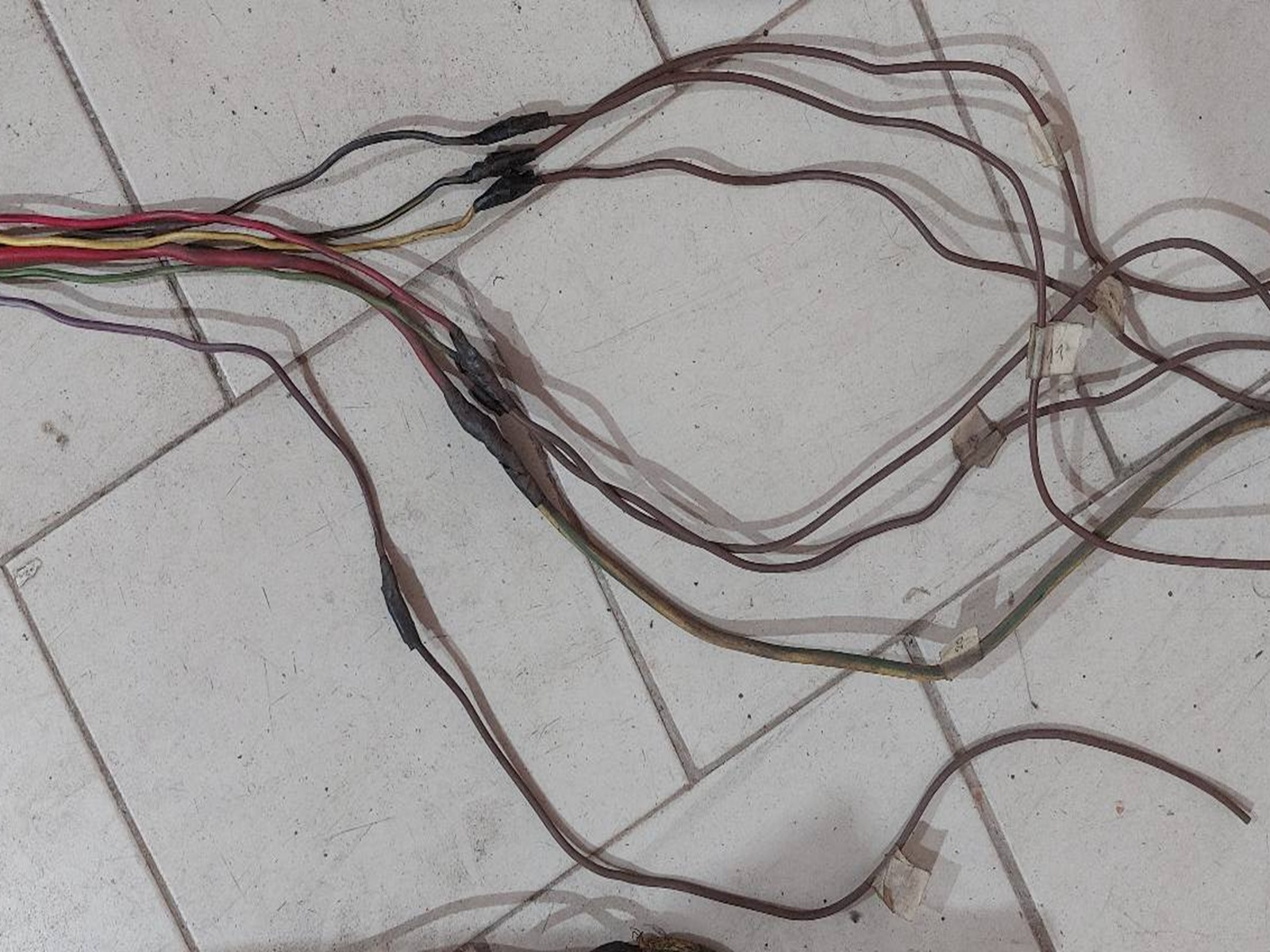

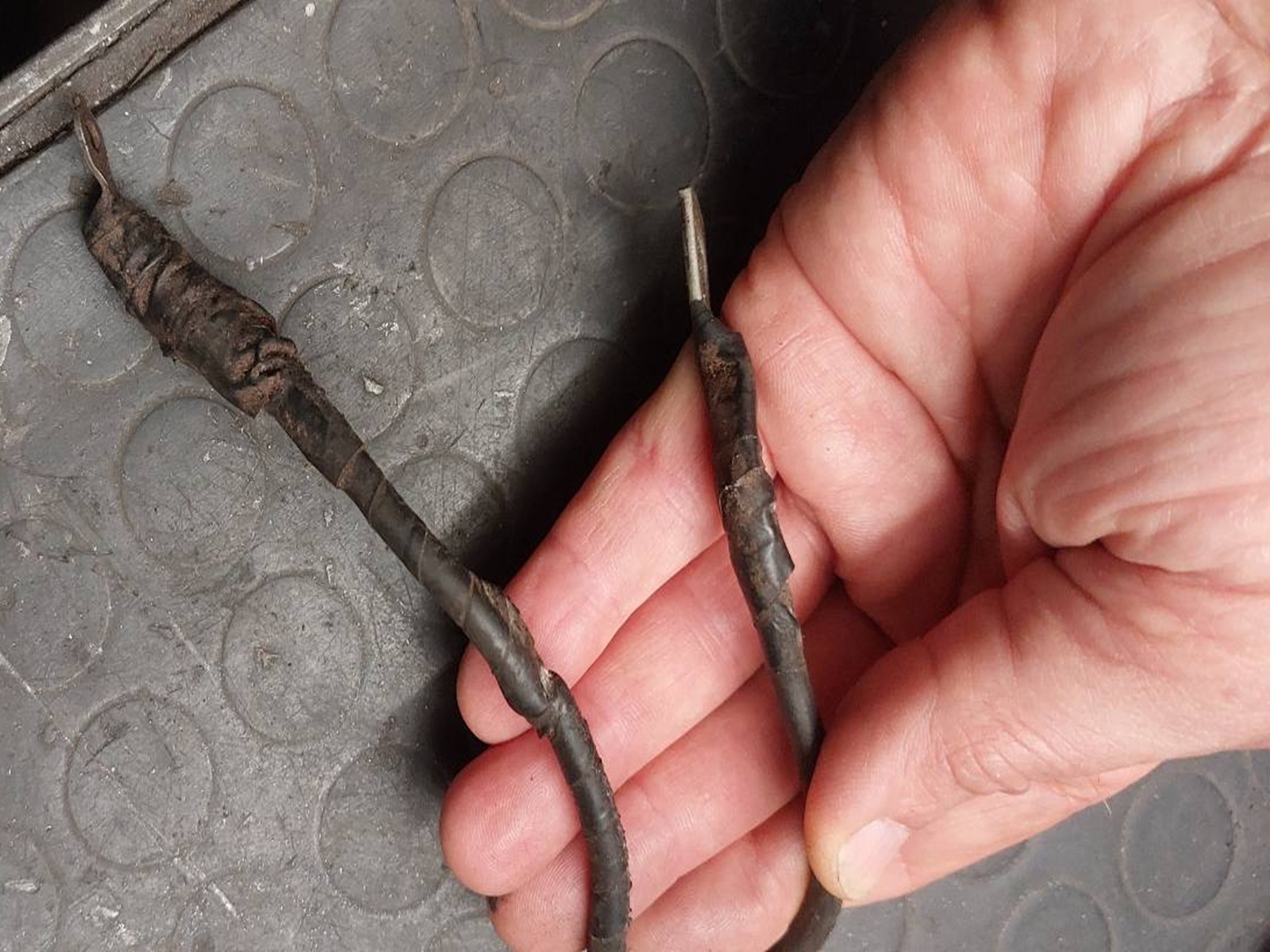

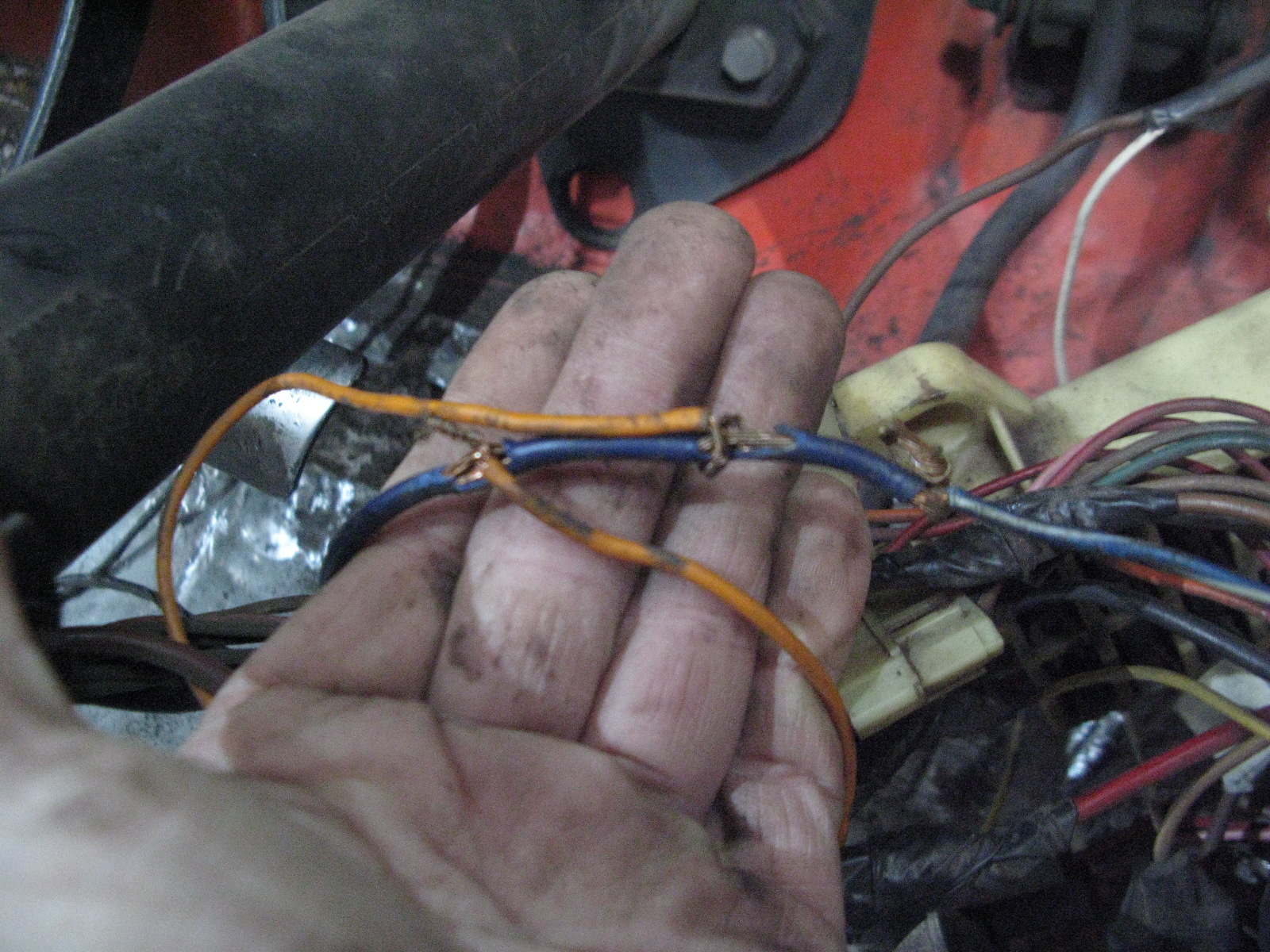

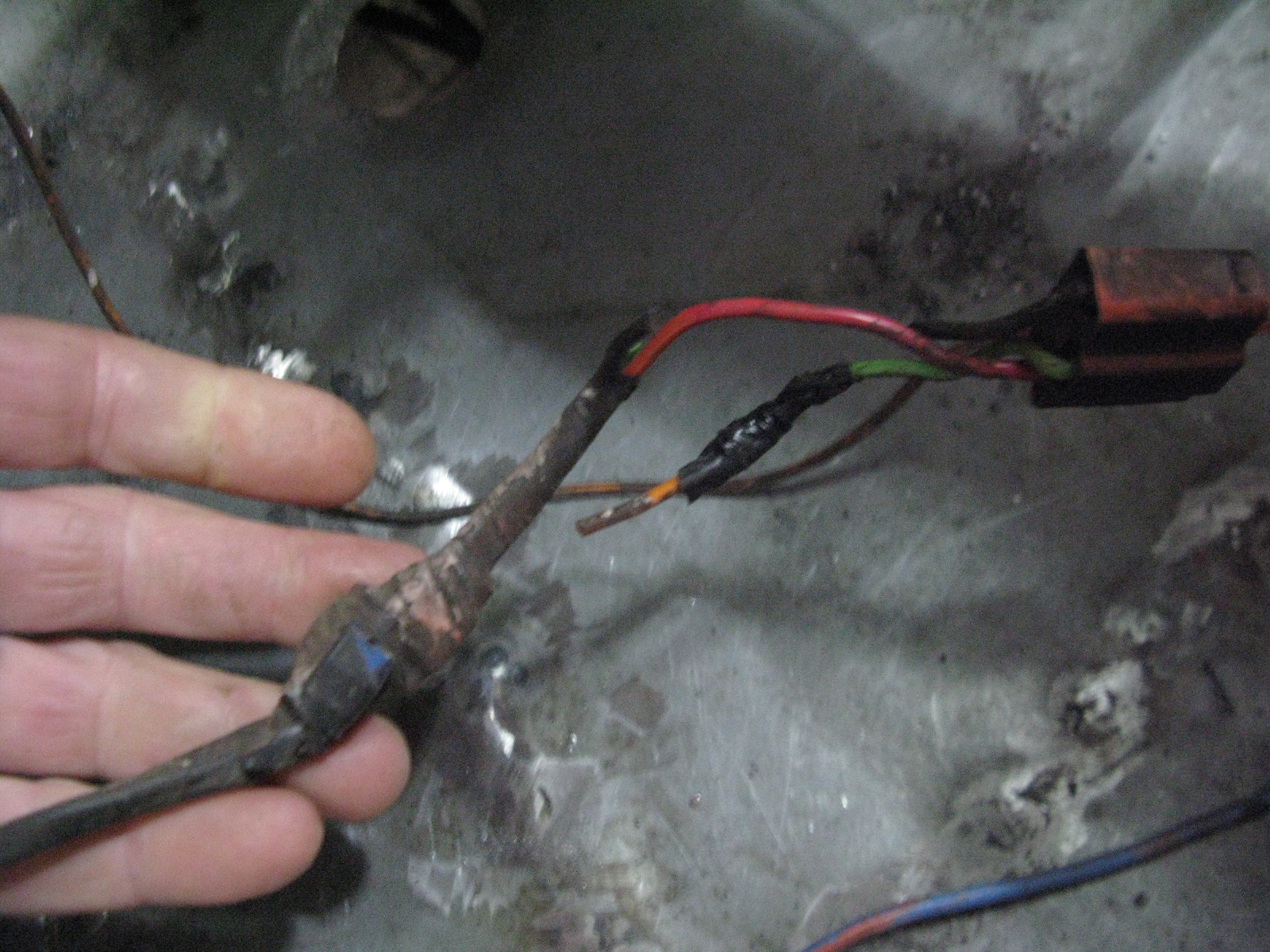

...per non parlare delle giunzioni "professionali"..
|
|
...con chilometri di nastro adesivo...
|
|
...e "sapiente" sostituzione dei colori con
cavo da terra di impianti da abitazione!!
|
|

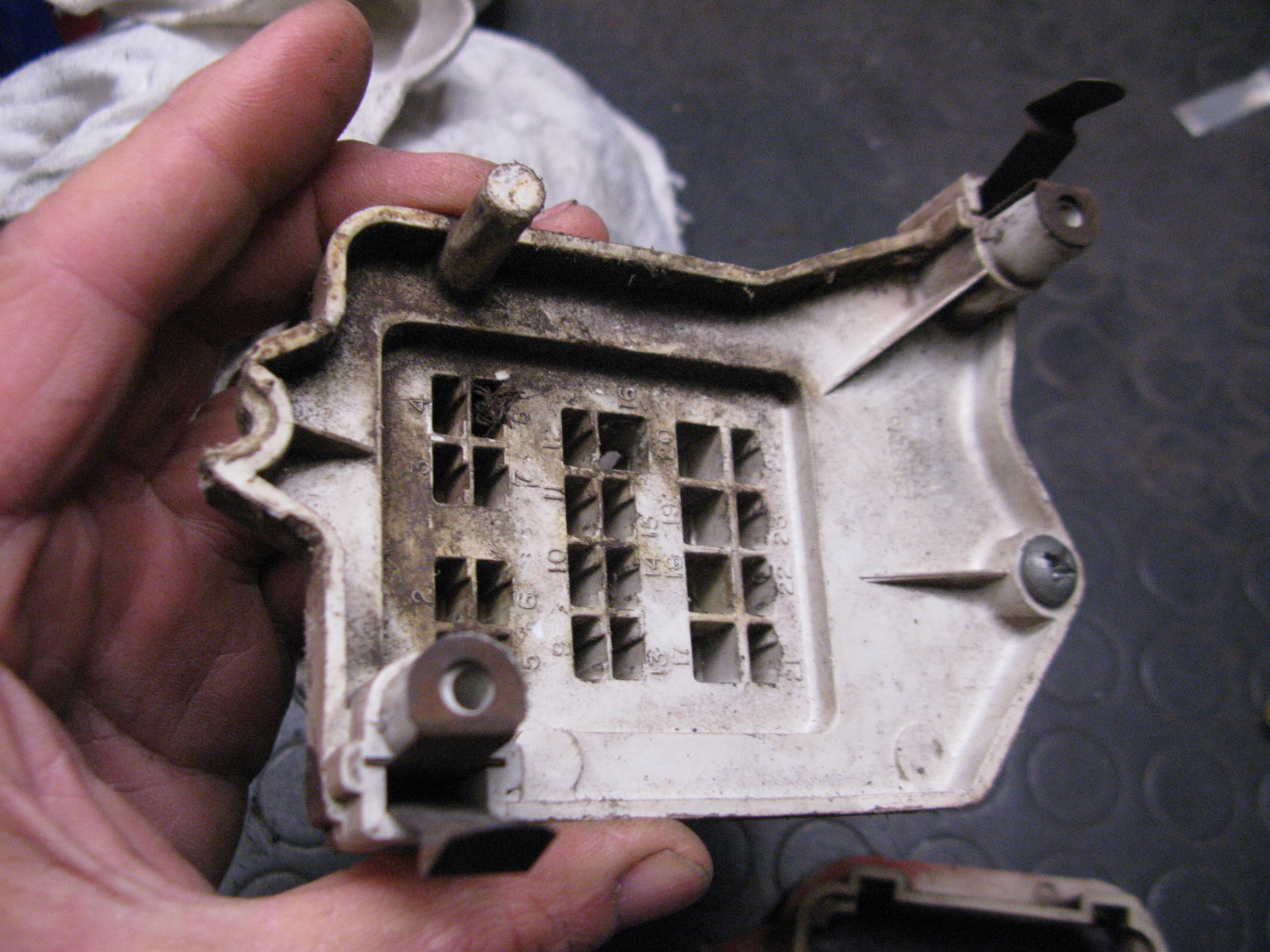

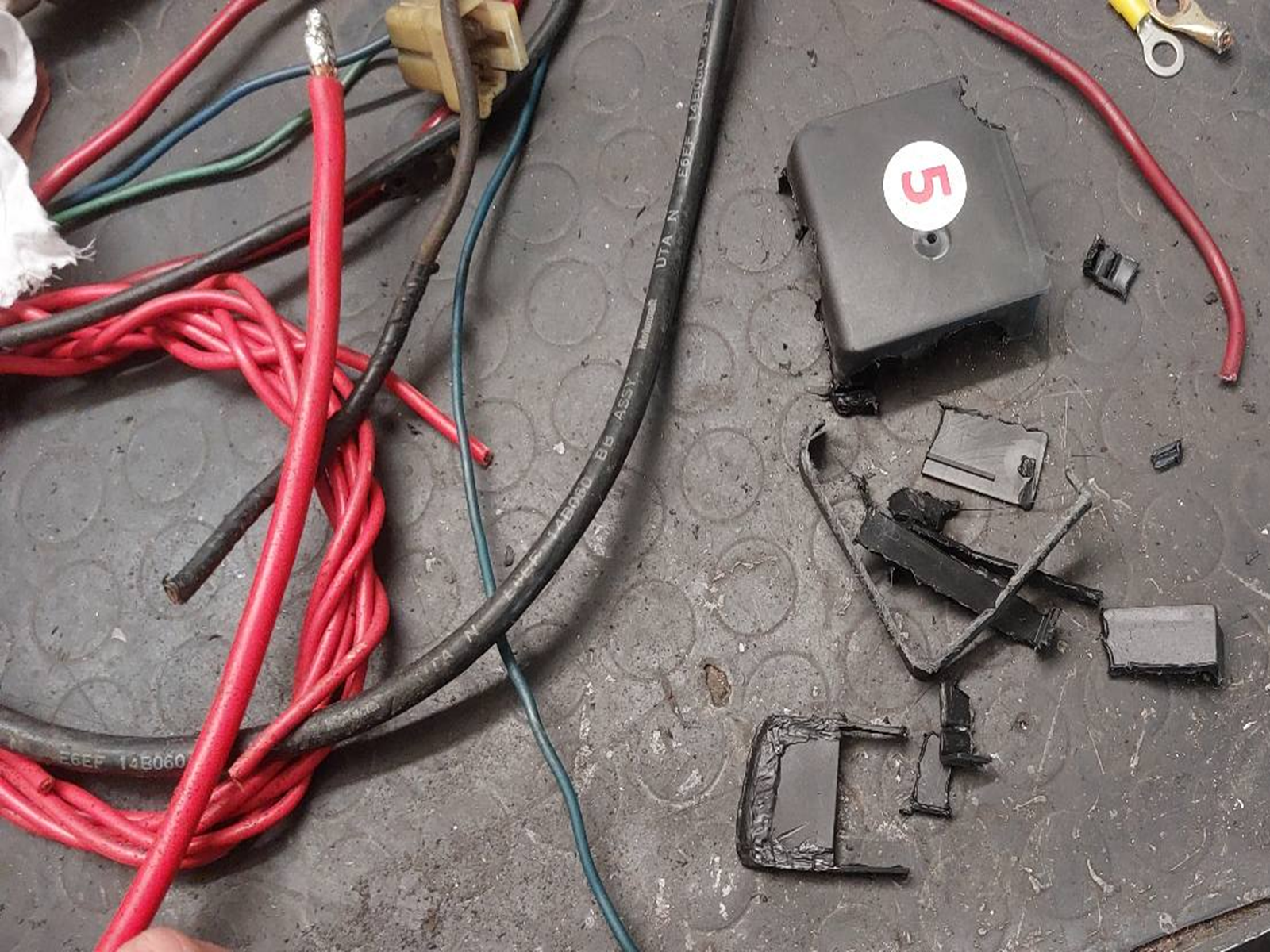

Scatola fusibile spaccata..
|
|
...altre giuzioni "creative !!
|
|
Avevo provato a fare un tentativo disperato segnando i fili
come posizionamento...
|
|
...ma vedendo queste robe ho pensato ad una
soluzione piu' sicura, estipare tutto e buttare tutto !!
|
|
Comincio a tagliare...
|
|
...fermandomi ogni tanto ad ammirare questi "capolavori"..
|
|
...e questa cura maniacale per i dettagli !!
|
|
Niente !! Non si salva nulla !!
|
|

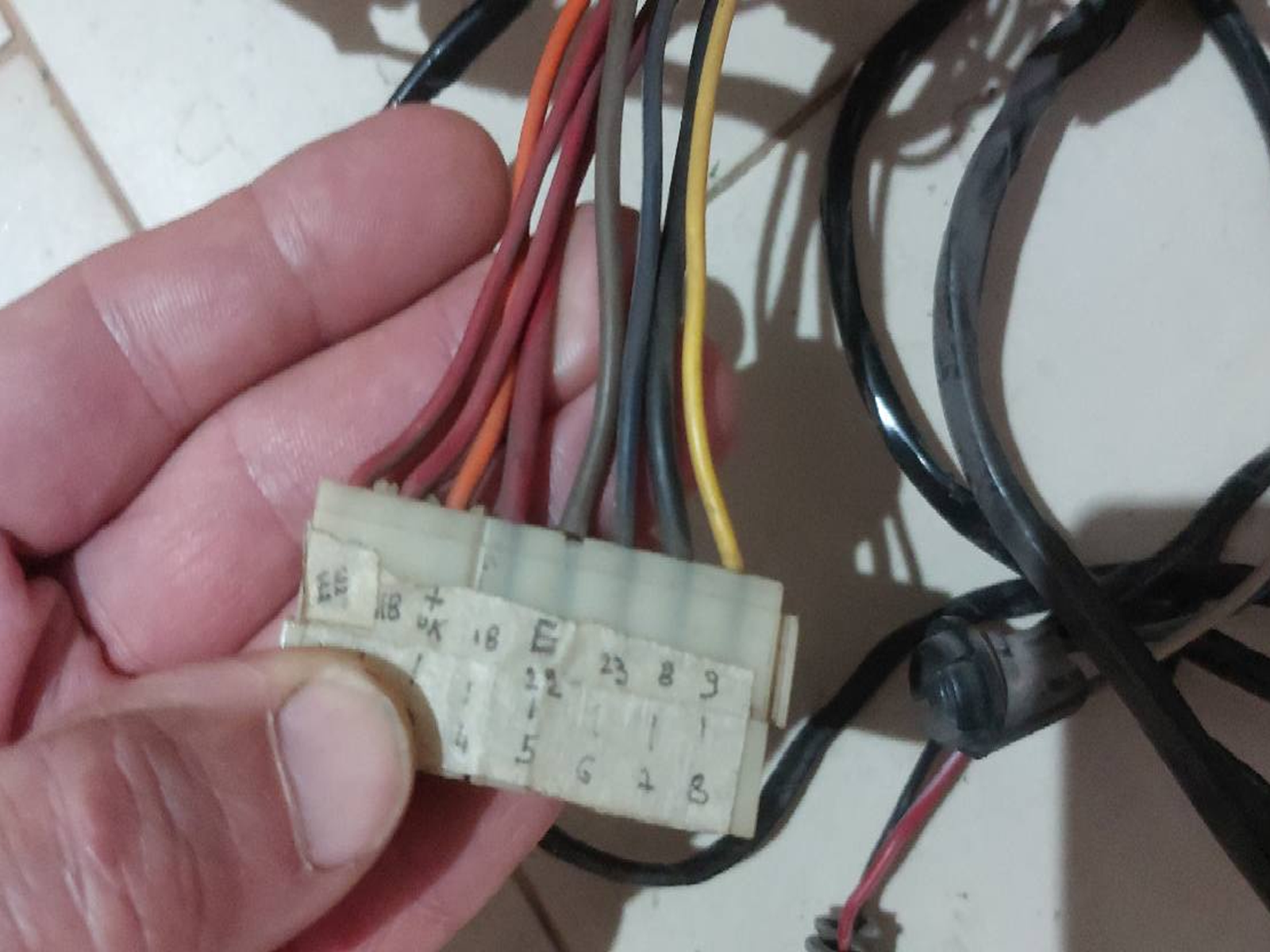

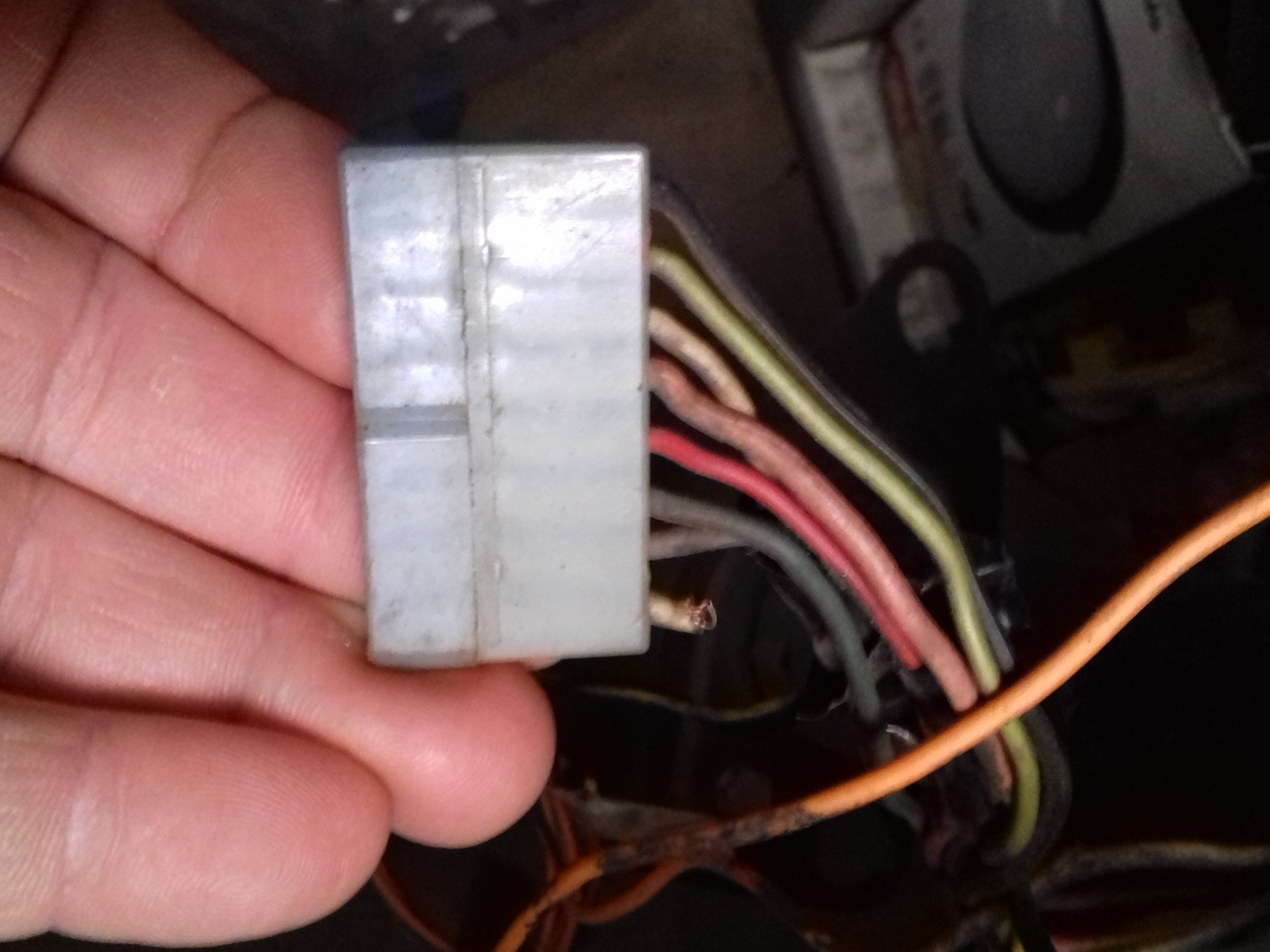

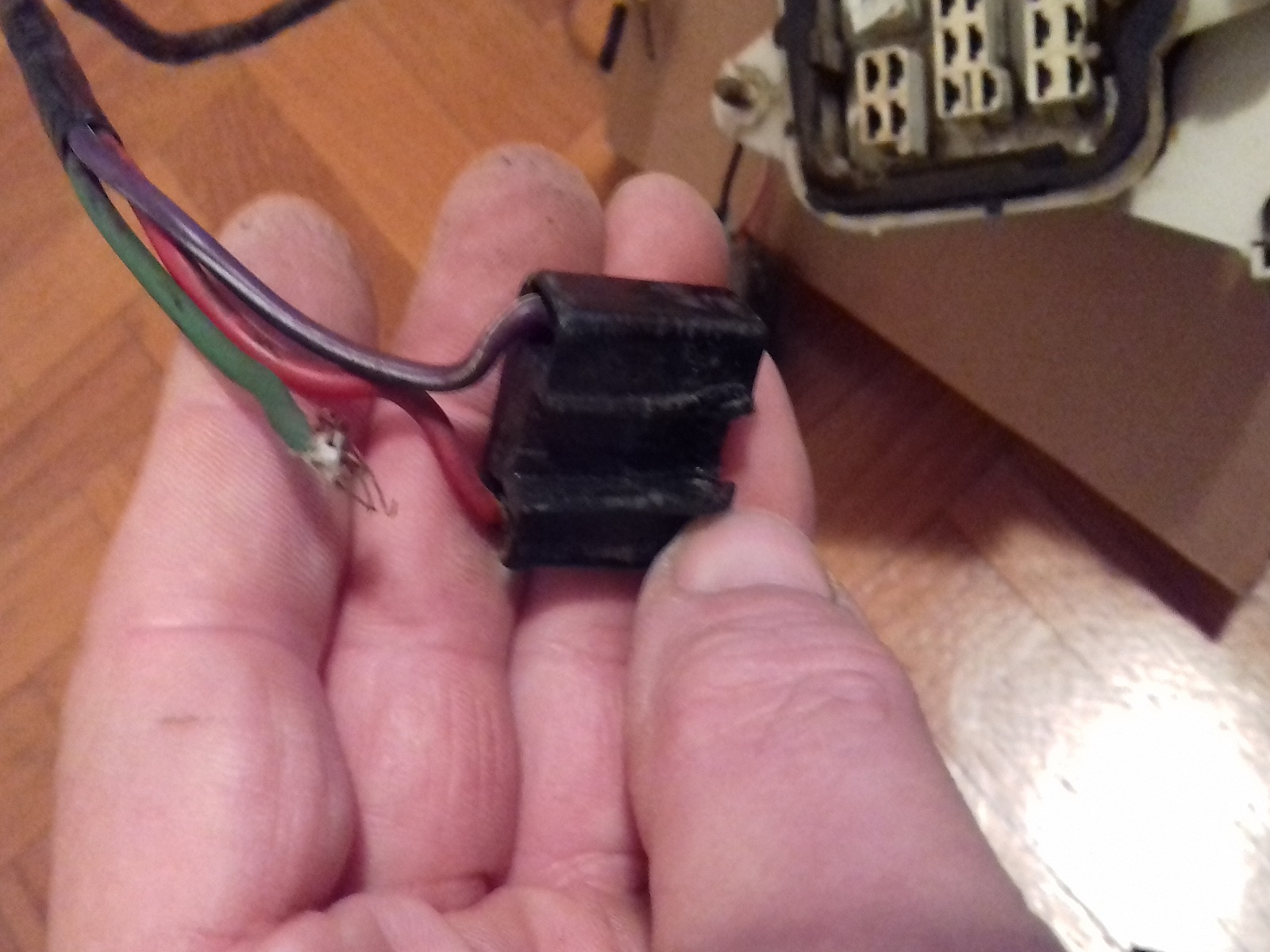

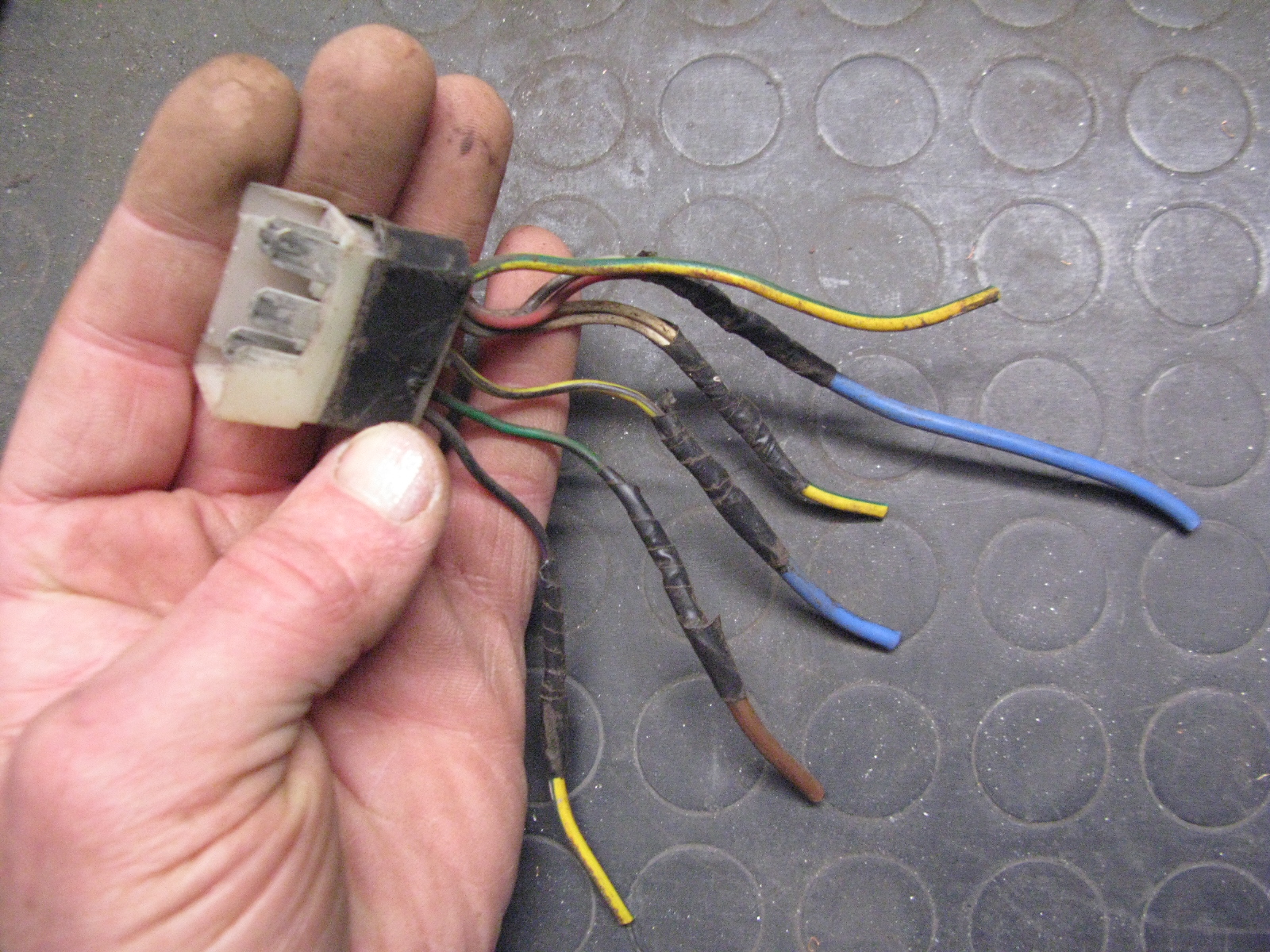

Forse questo connettore..
|
|
..cablaggio a parte!!
|
|

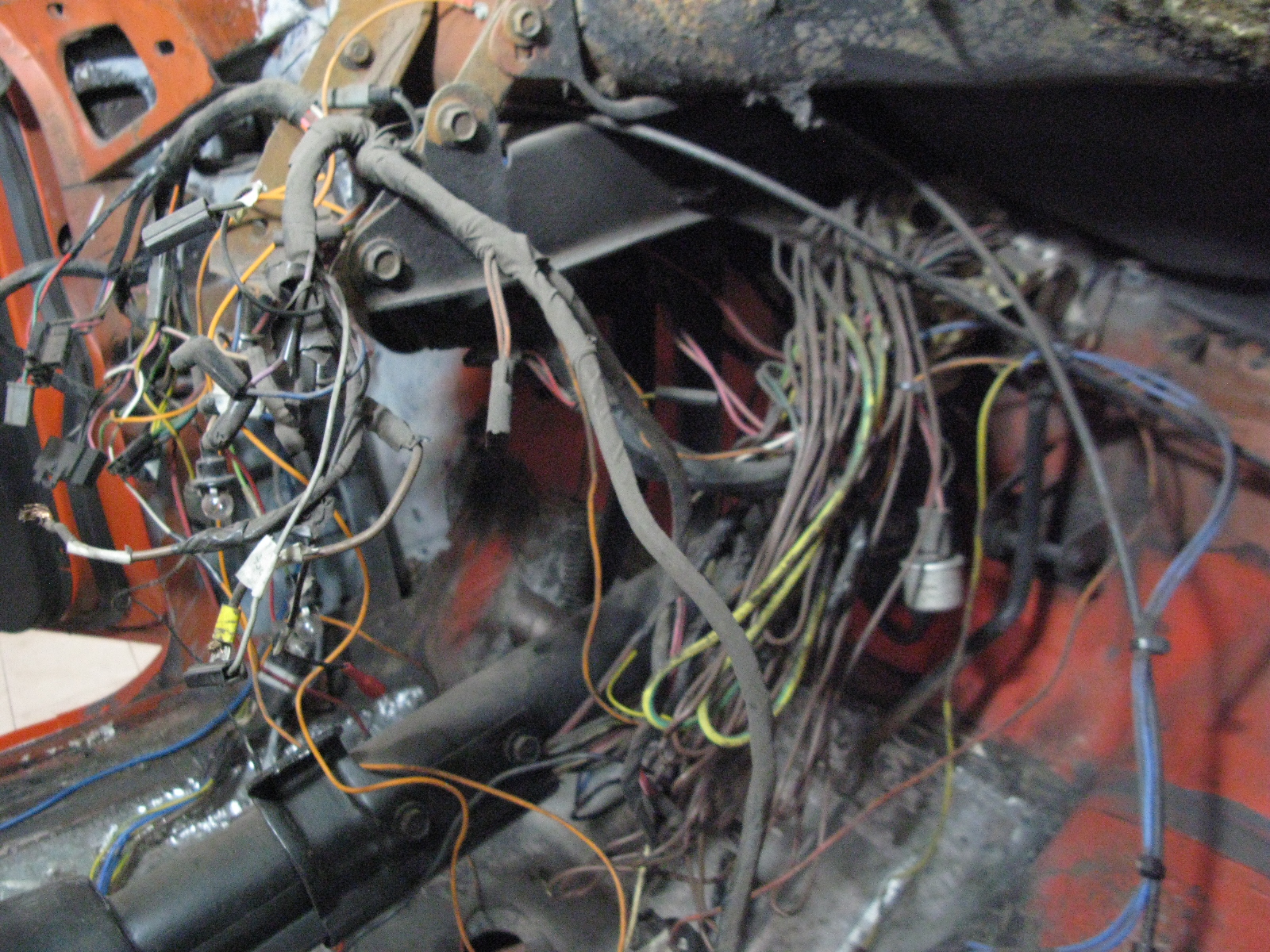

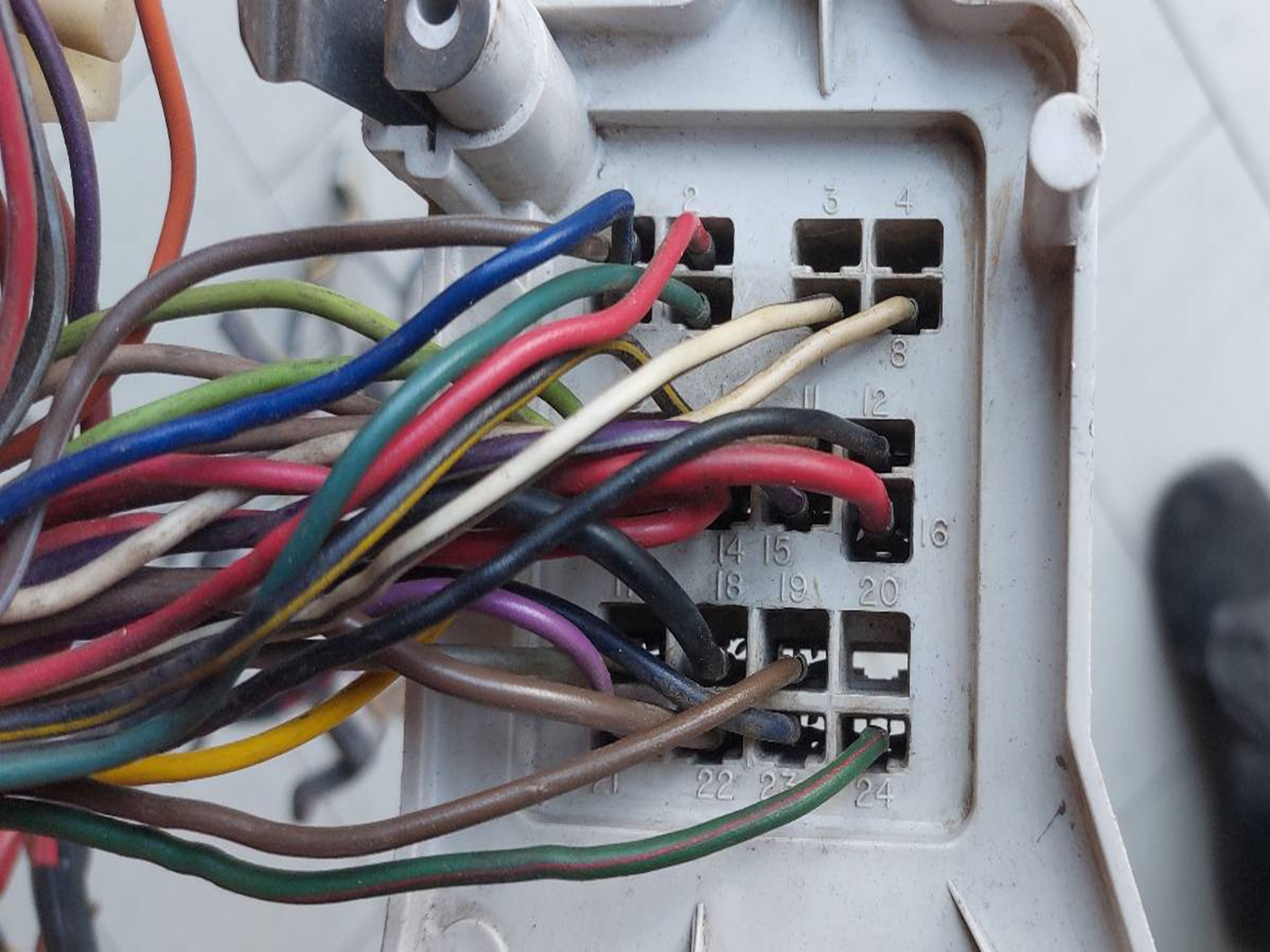

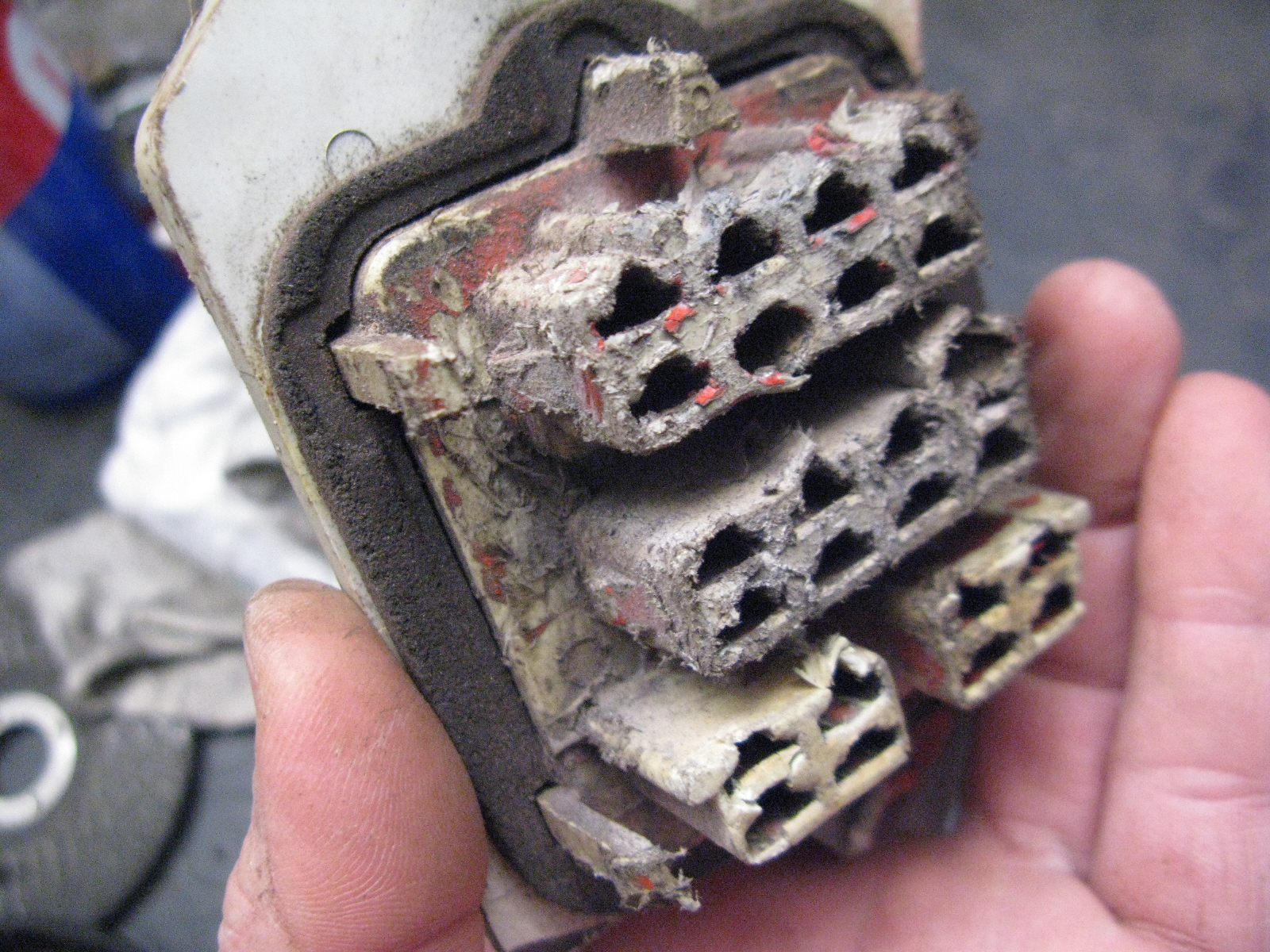

Ecco come si presenta il box di connessioni cavi..
|
|
...tra vano motore e abitacolo!
Le sedi dei faston sono state trapanate per fare
passare queste "riparazioni" intelligentissime...
|
|
...cosa serve mettere tanti colori, tutto marrone e' meglio !!
|
|
Mi sta venendo un'attacco di depressione..
|
|
...o forse di vomito !!
|
|

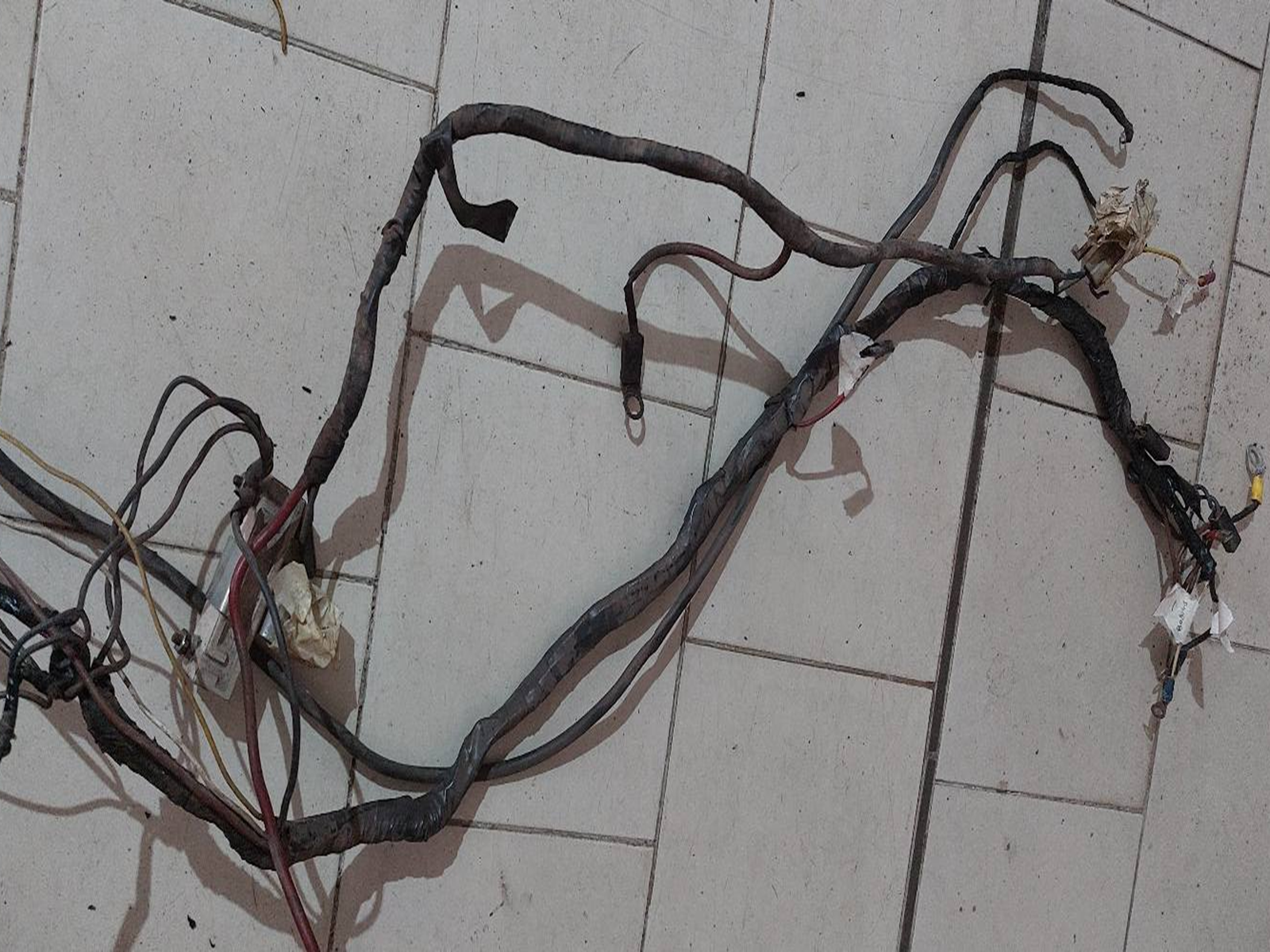

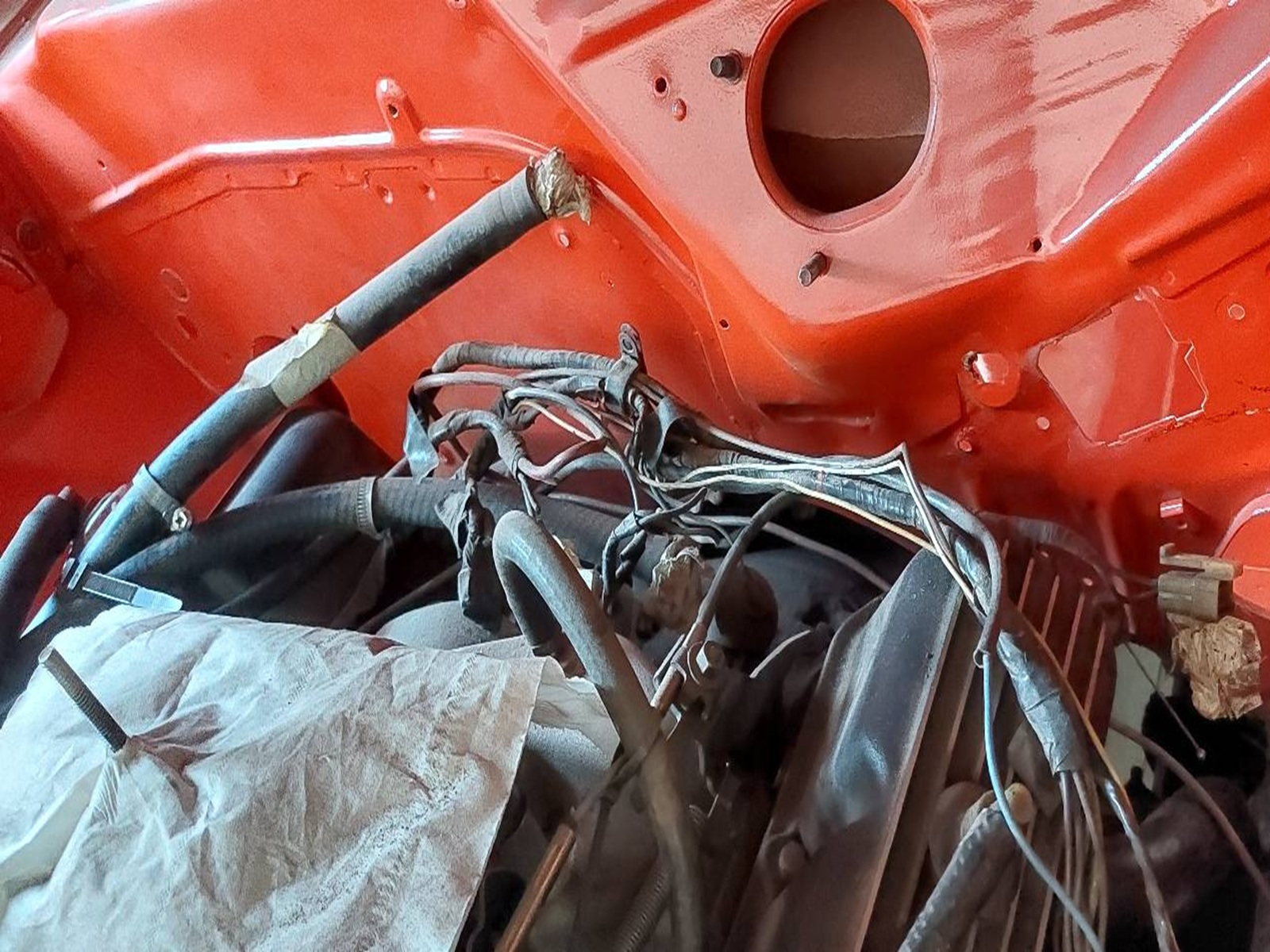

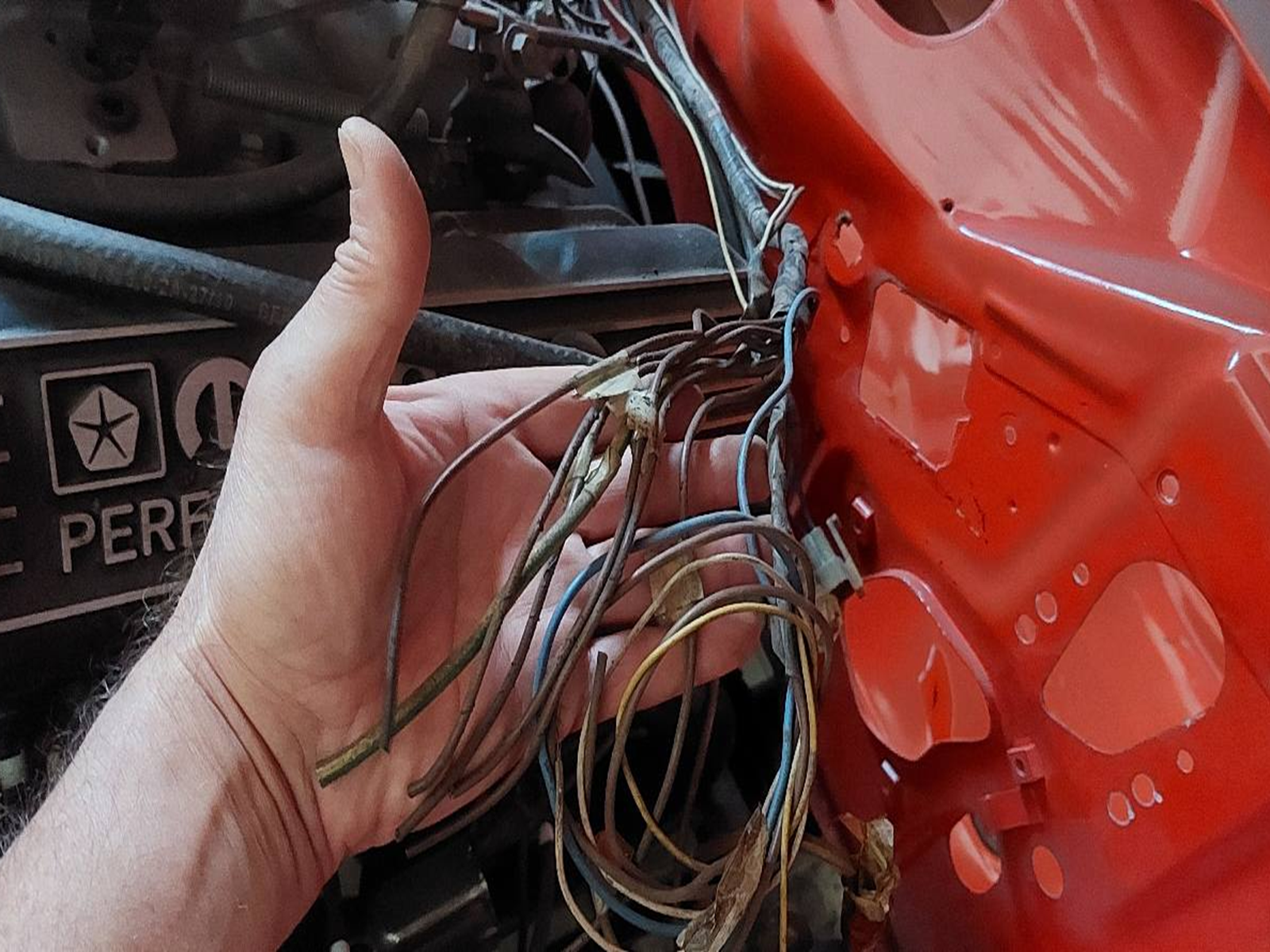

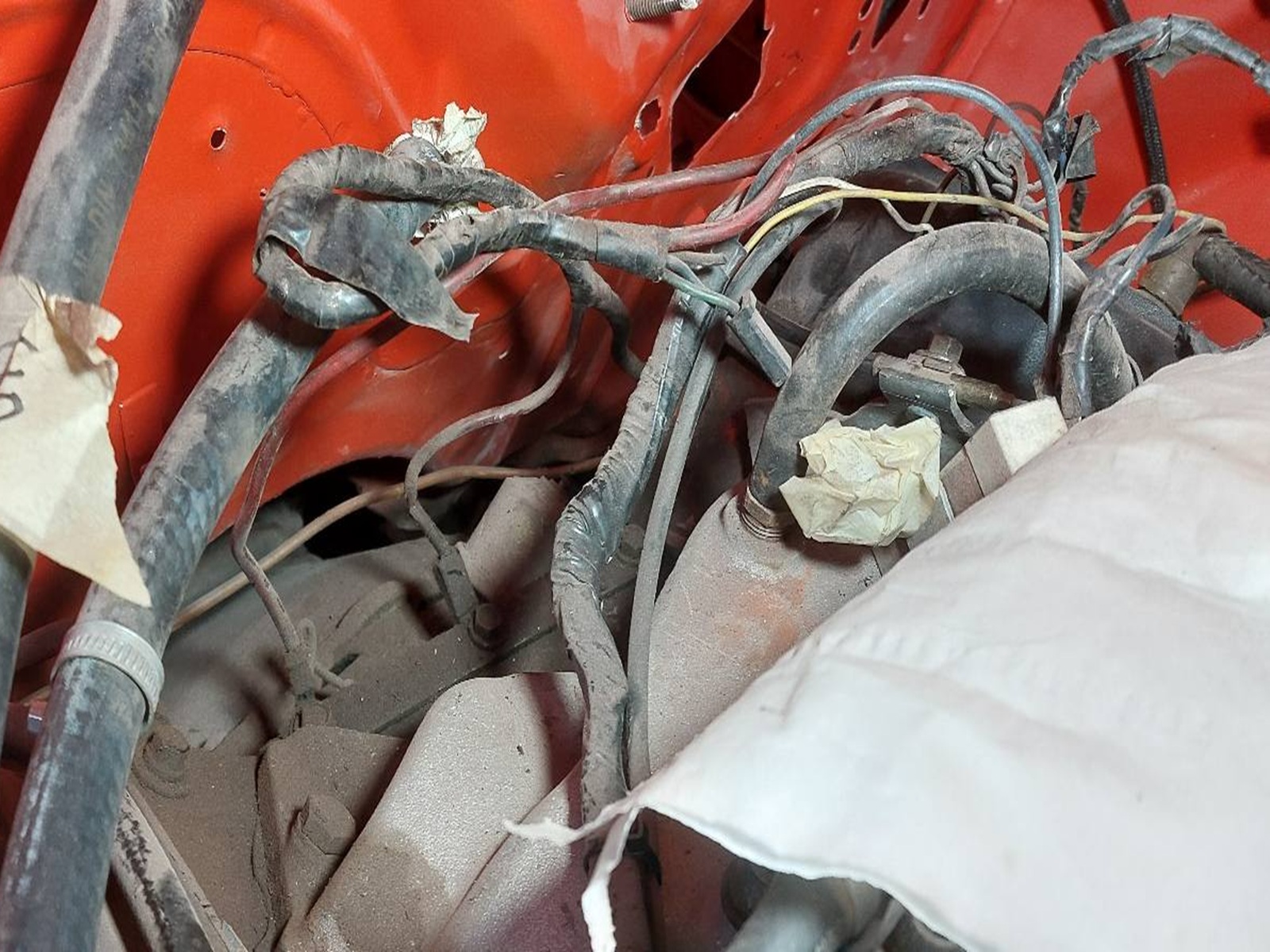

Proseguo nel togliere anche tutto l'impianto nel vano motore...
|
|
...che non e' messo molto meglio!
|
|

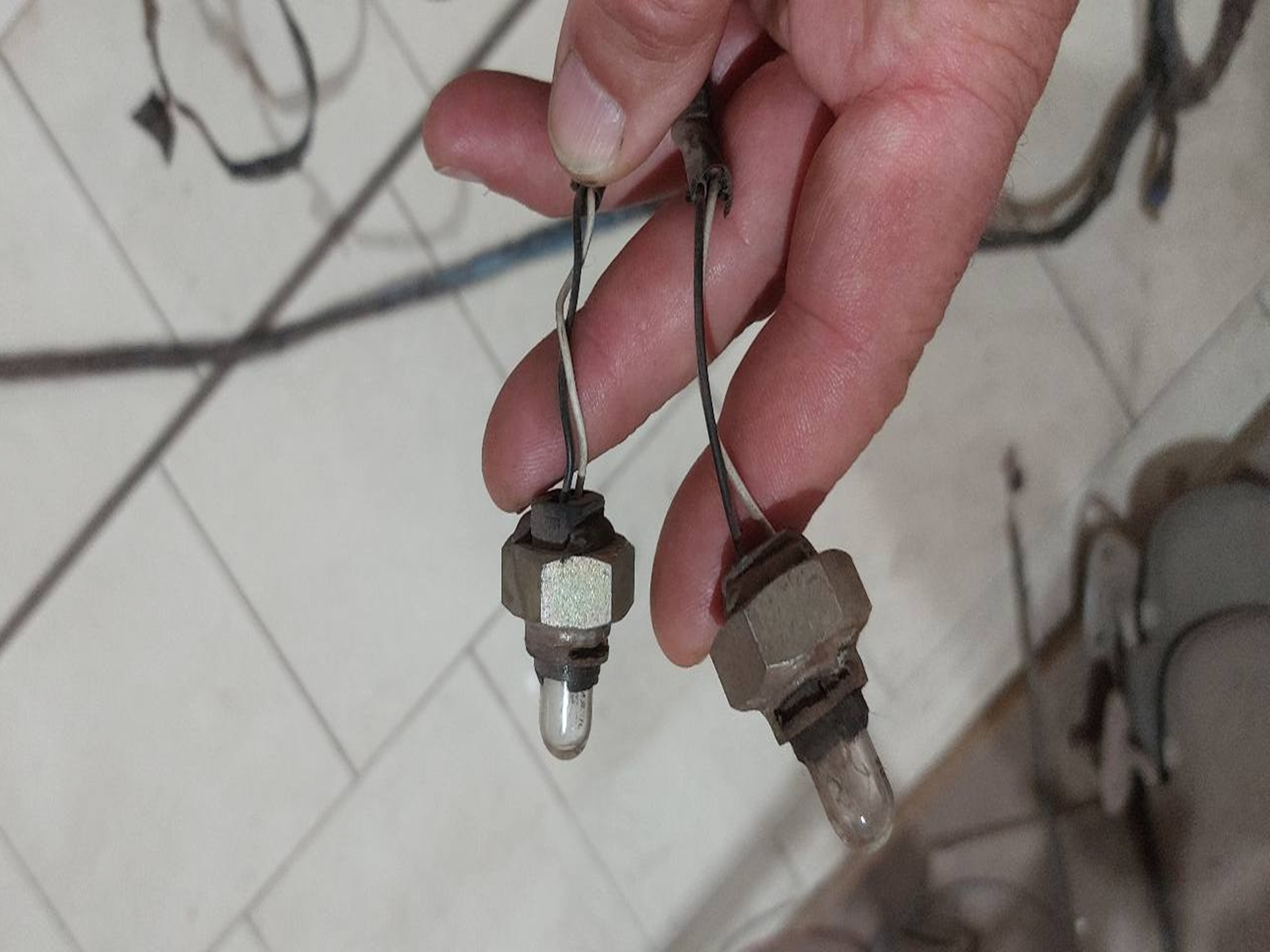

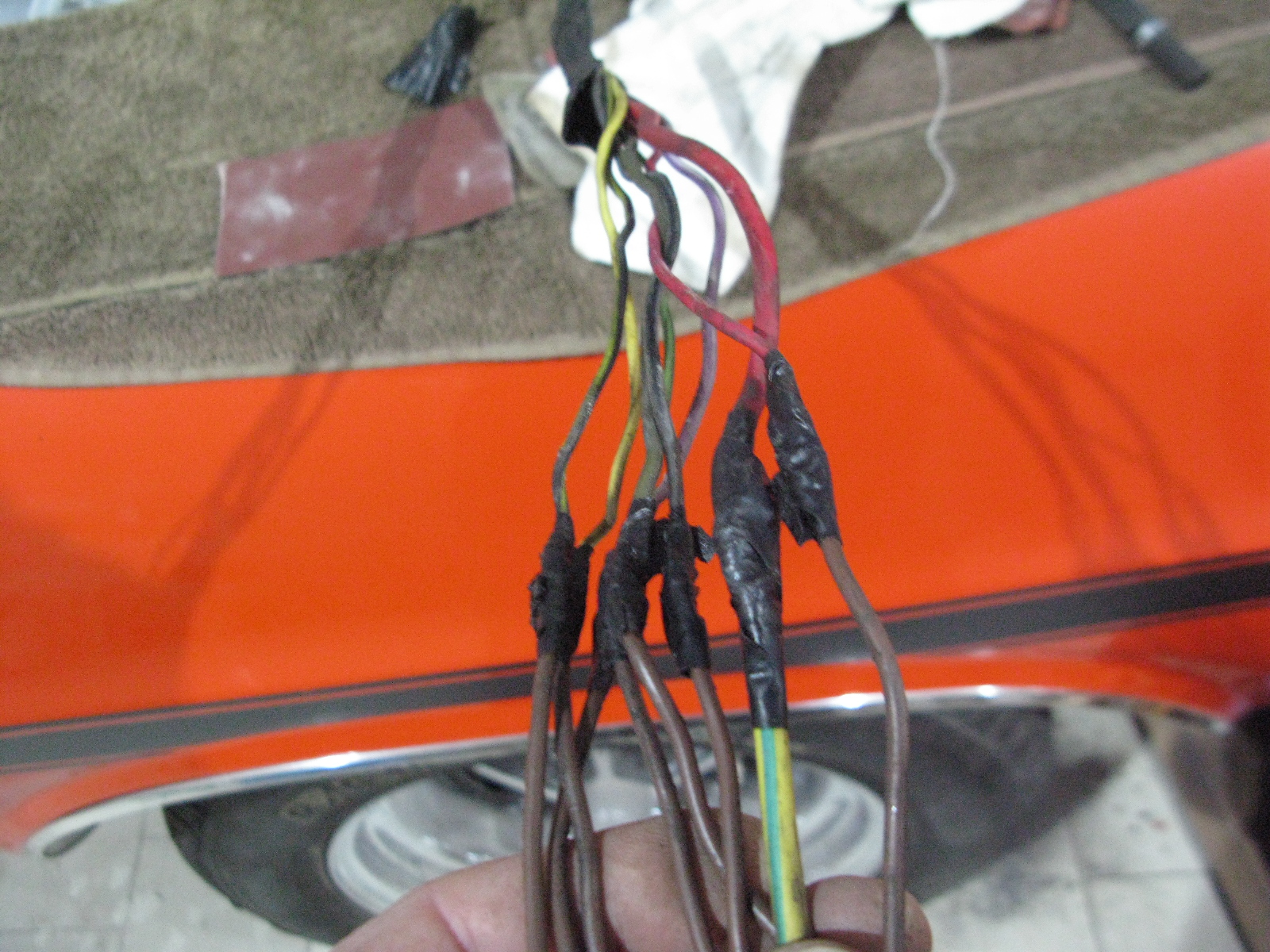

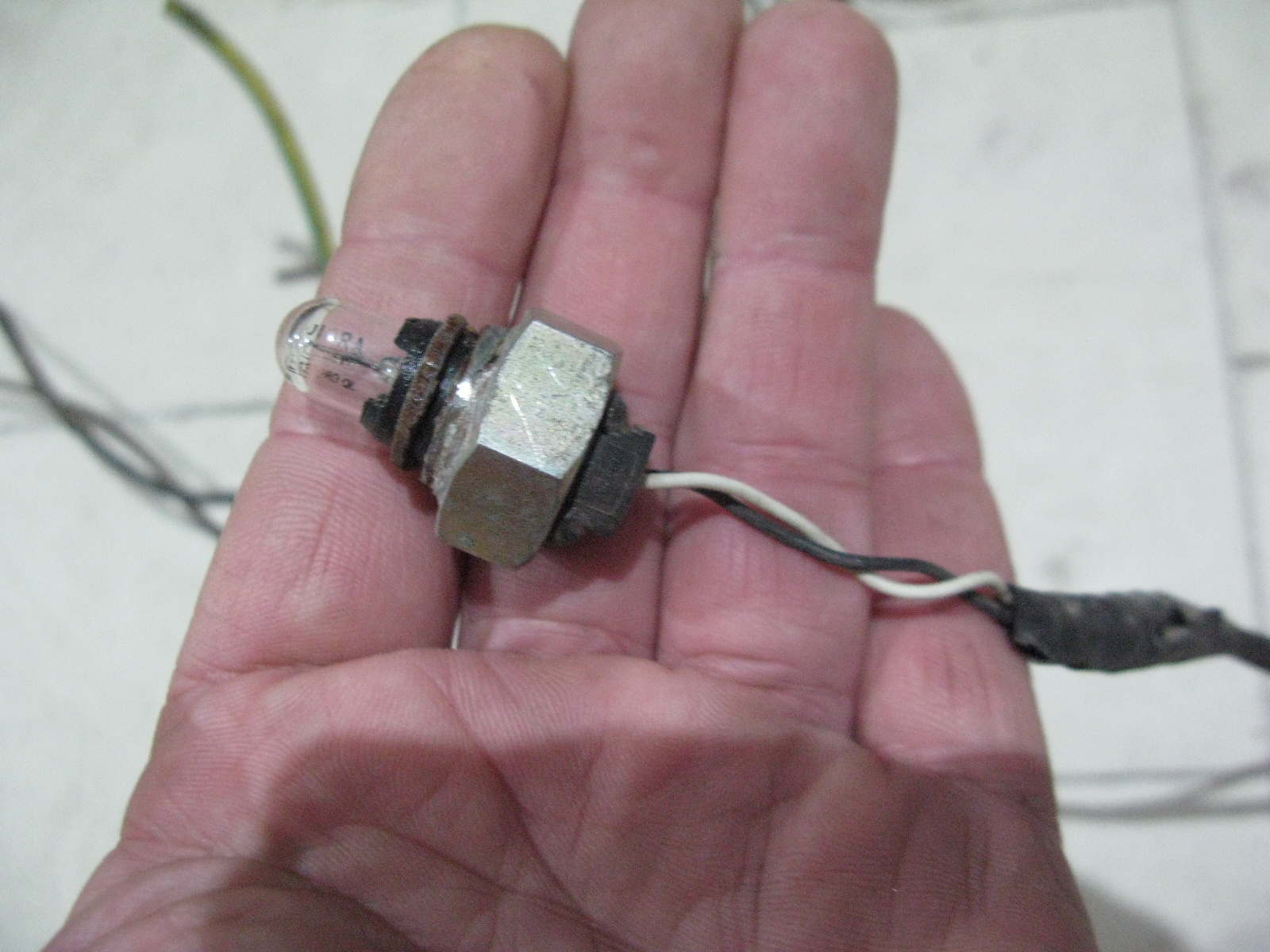

Poi la creativita' nel pensare queste "chicche" per le
luci laterali delle frecce anteriori...
|
|
...fatte entrambe alla stessa maniera, denotano la cura !!
|
|

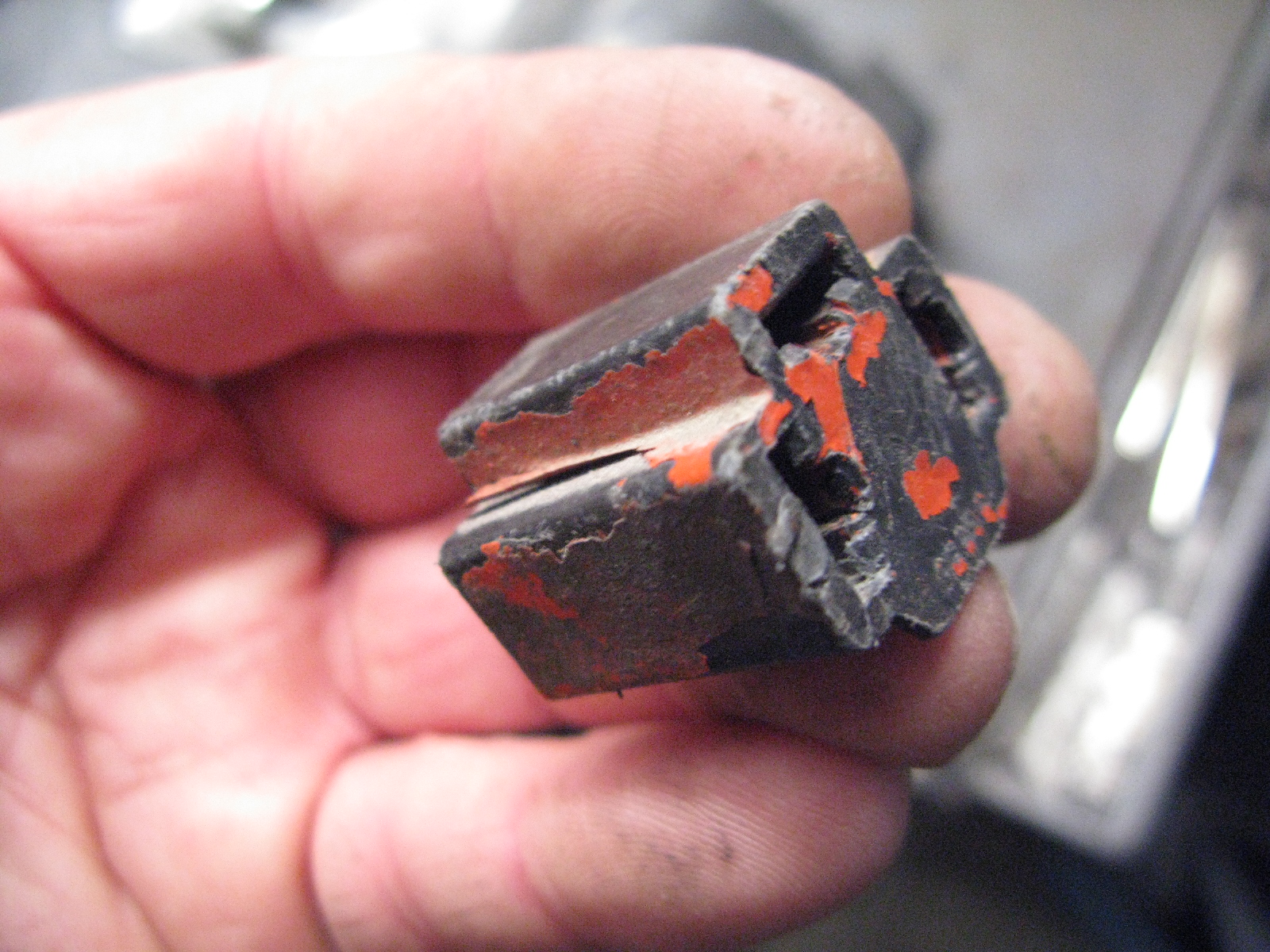

Anche tutti i connettori verniciati sono
sintomo di estrema precisione, bastava un pezzetto di nastro adesivo
prima della verniciatura per evitare questi orrori !
|
|
Avanti pure, anche il cablaggio dei servizi del motore
e' stato sapientemente cannibalizzato!!
|
|
Via tutto, non sto piu' nemmeno a segnare..
|
|
...tanto di originale non e' rimasto nulla !!
|
|
Solo accrocchi..
|
|

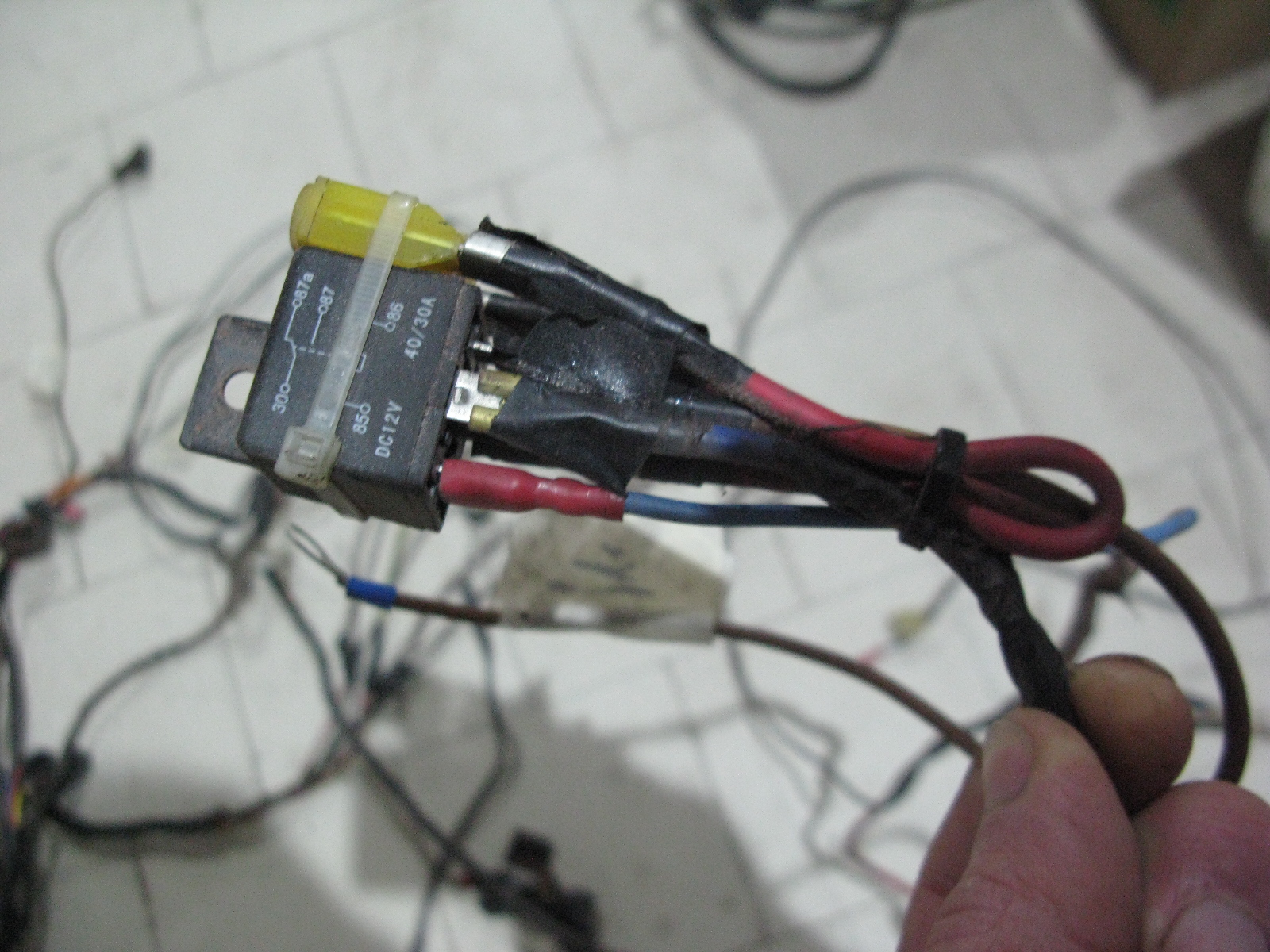

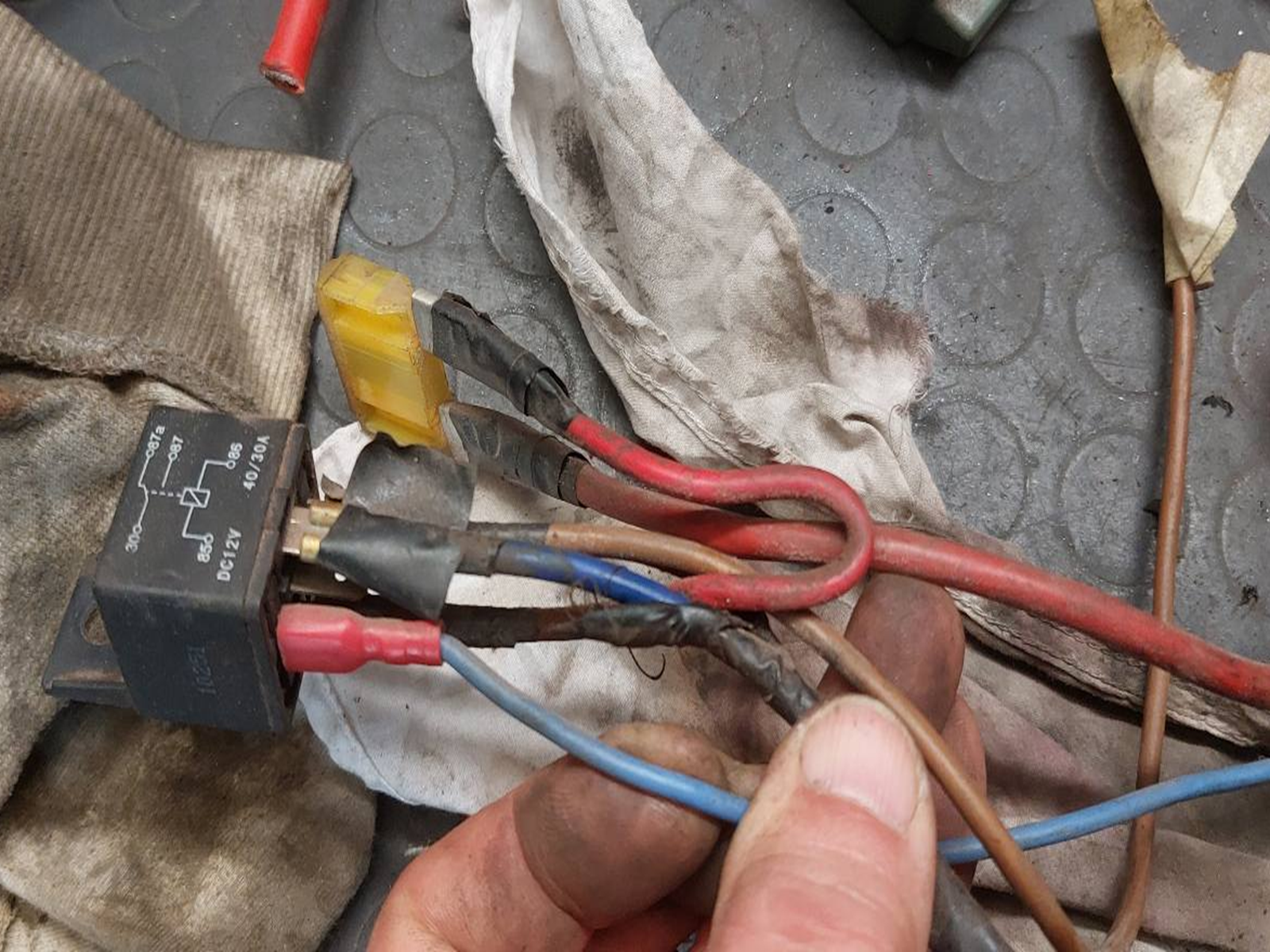

..e qualche relais sparso qua e la' !!
|
|

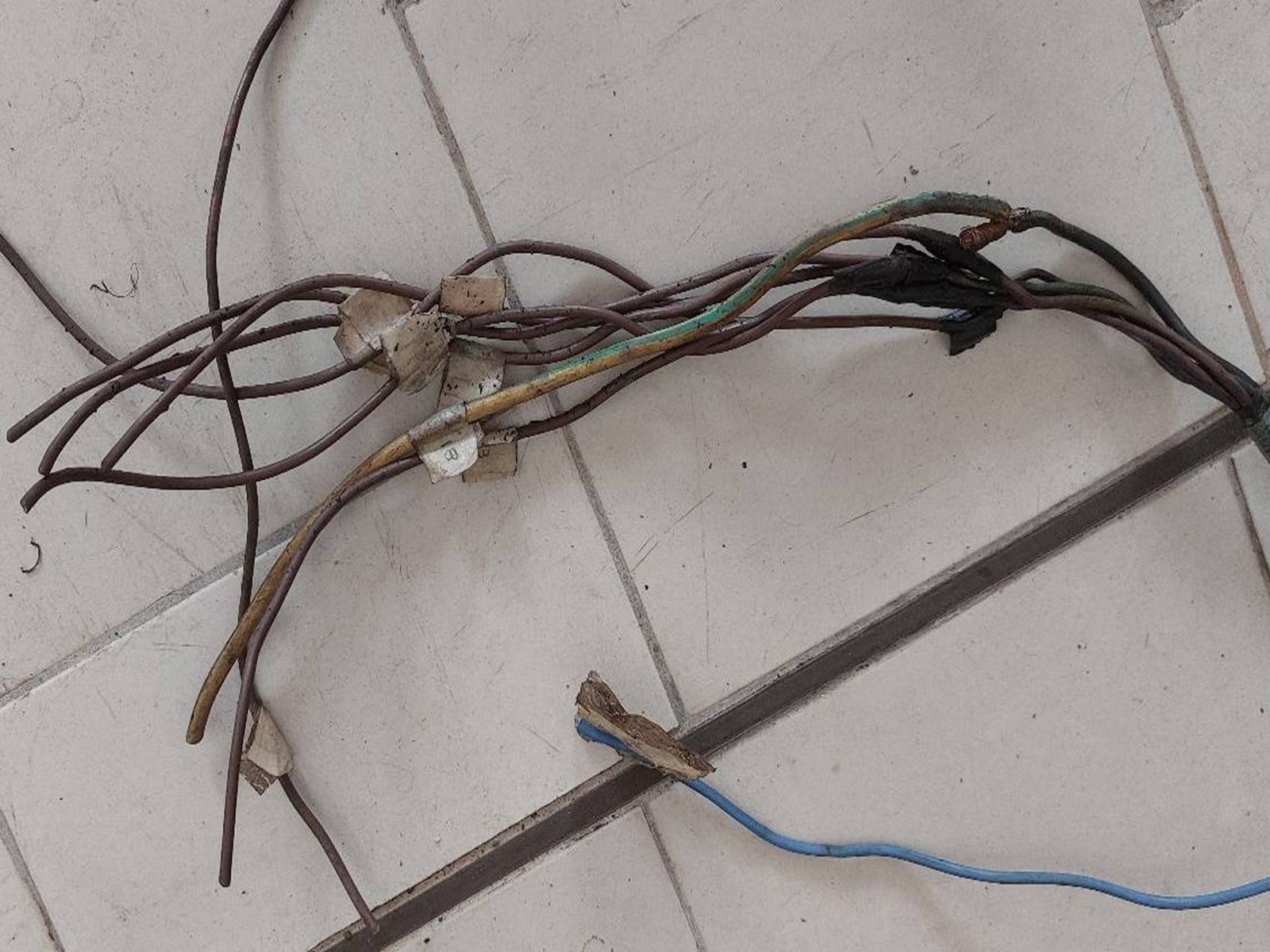

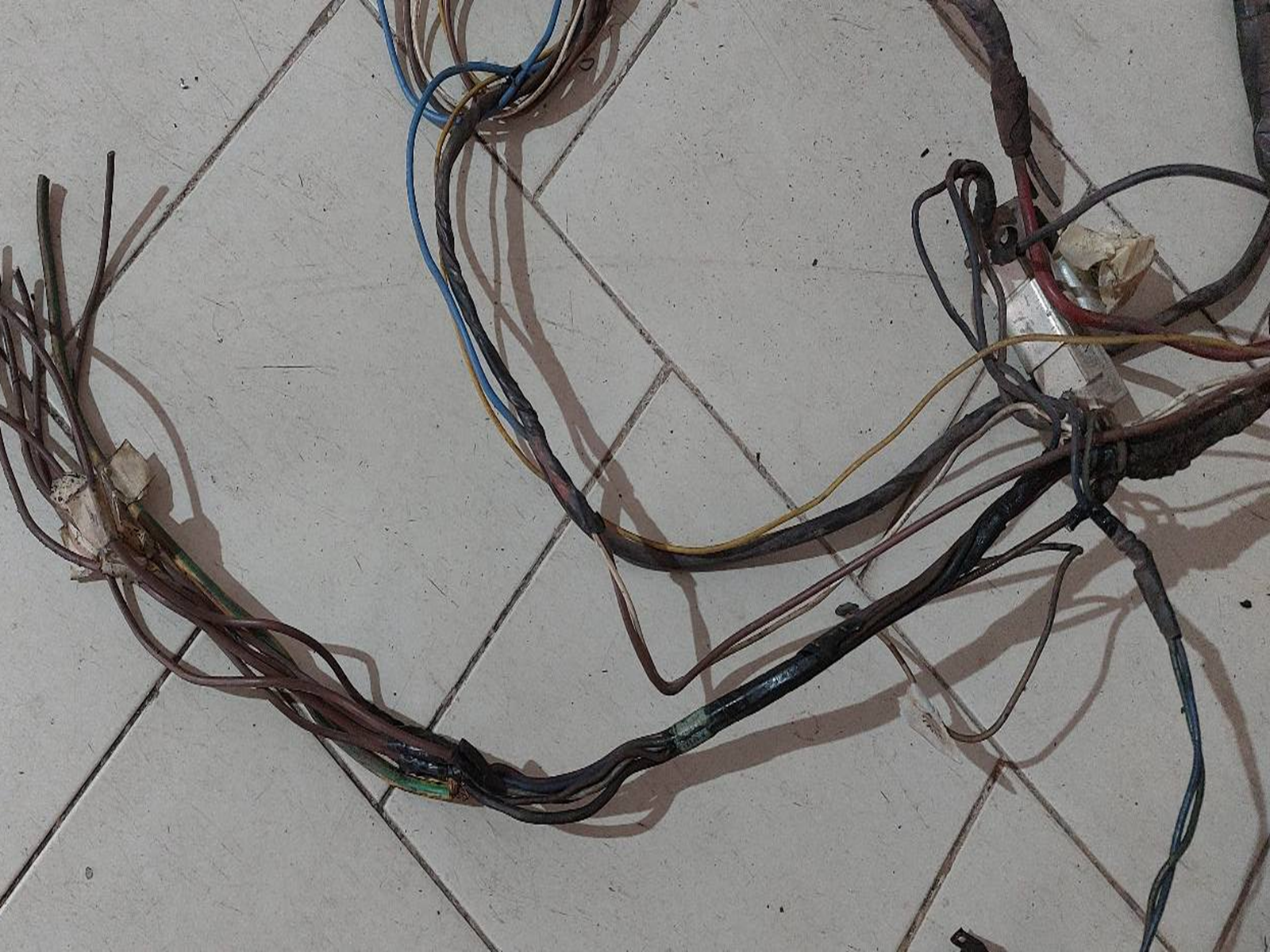

Chi ha fatto tutto cio' era un amante del marrone..
|
|
..l'ha messo un po' dappertutto !!
|
|

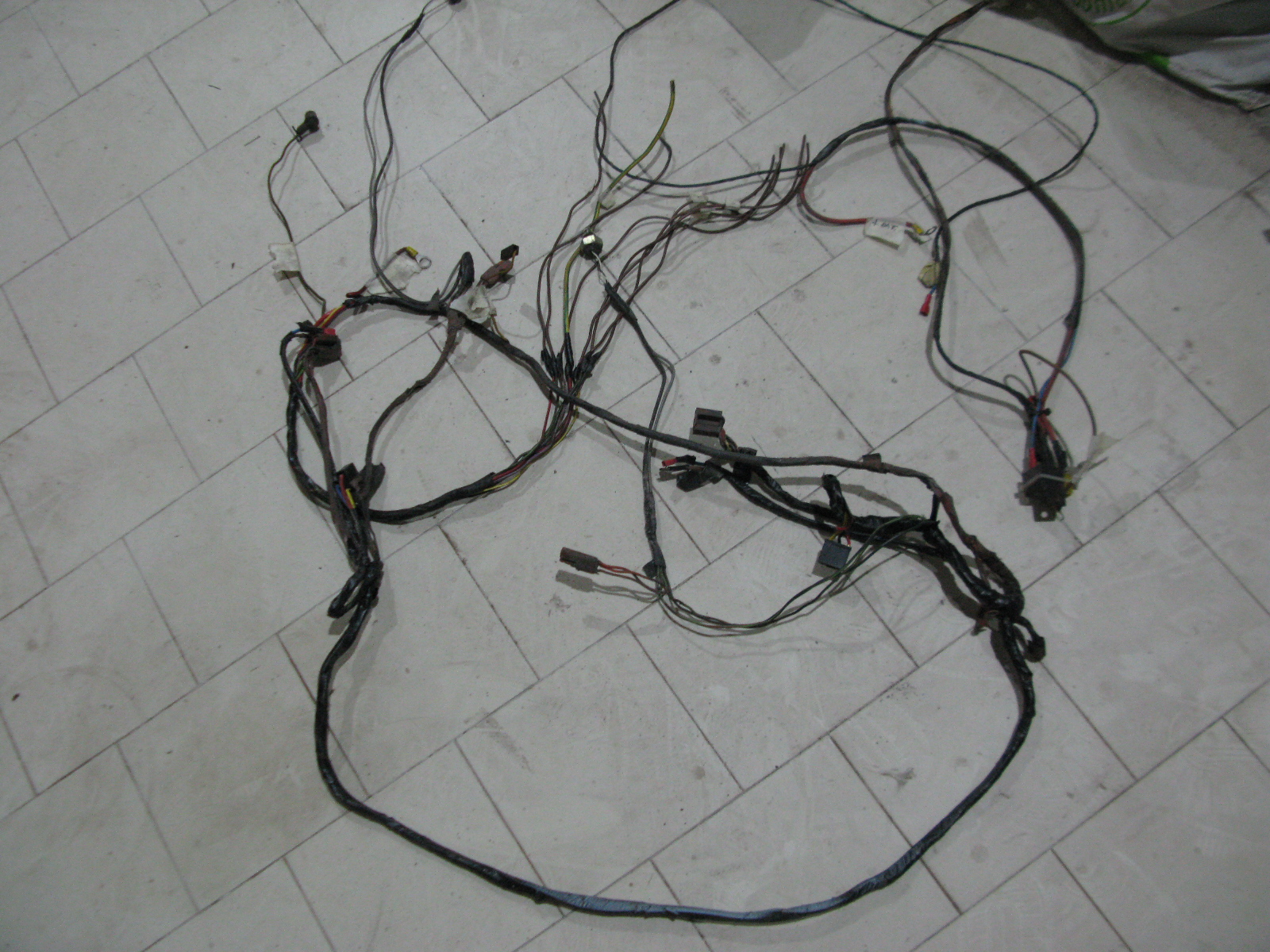

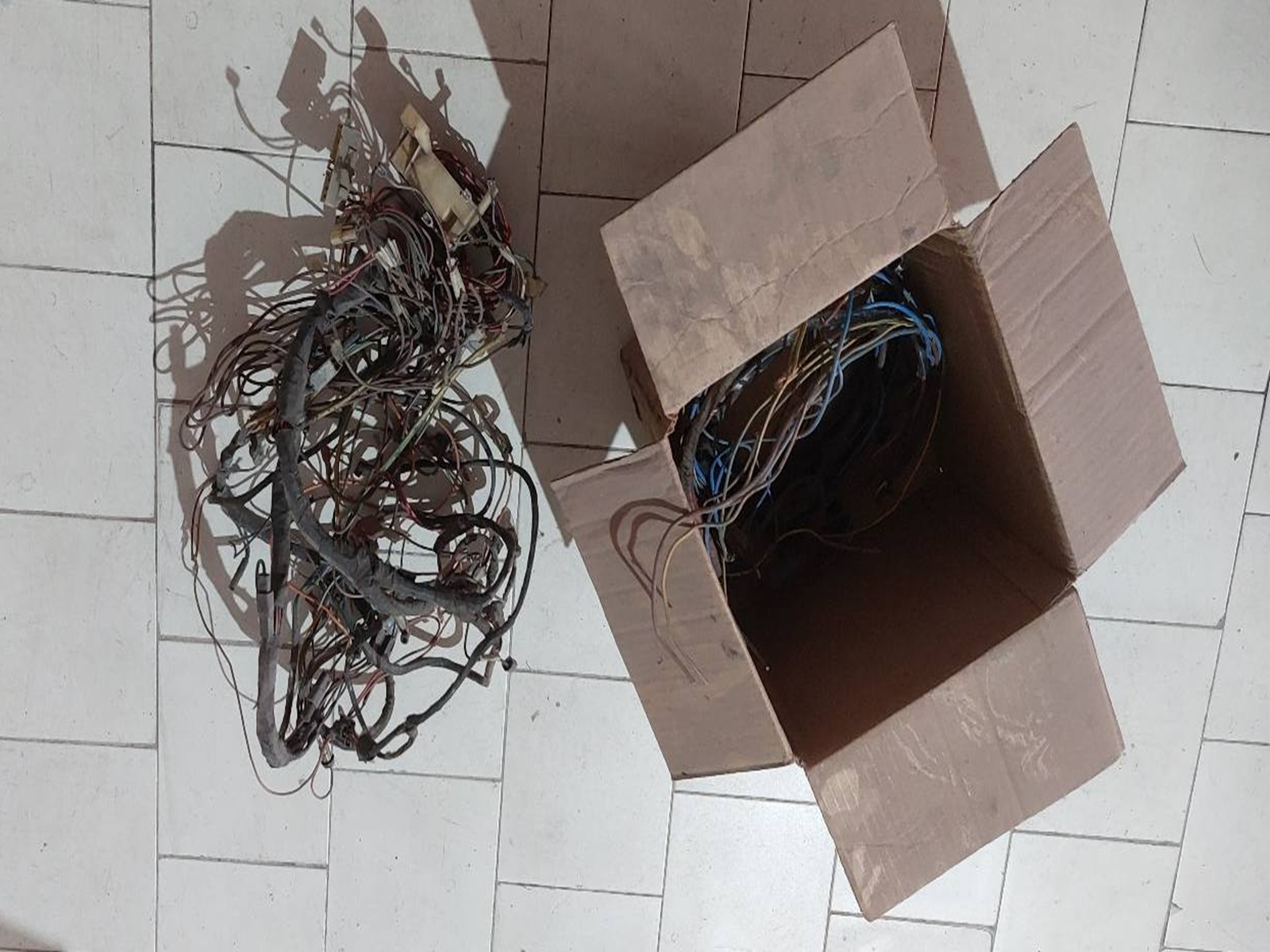

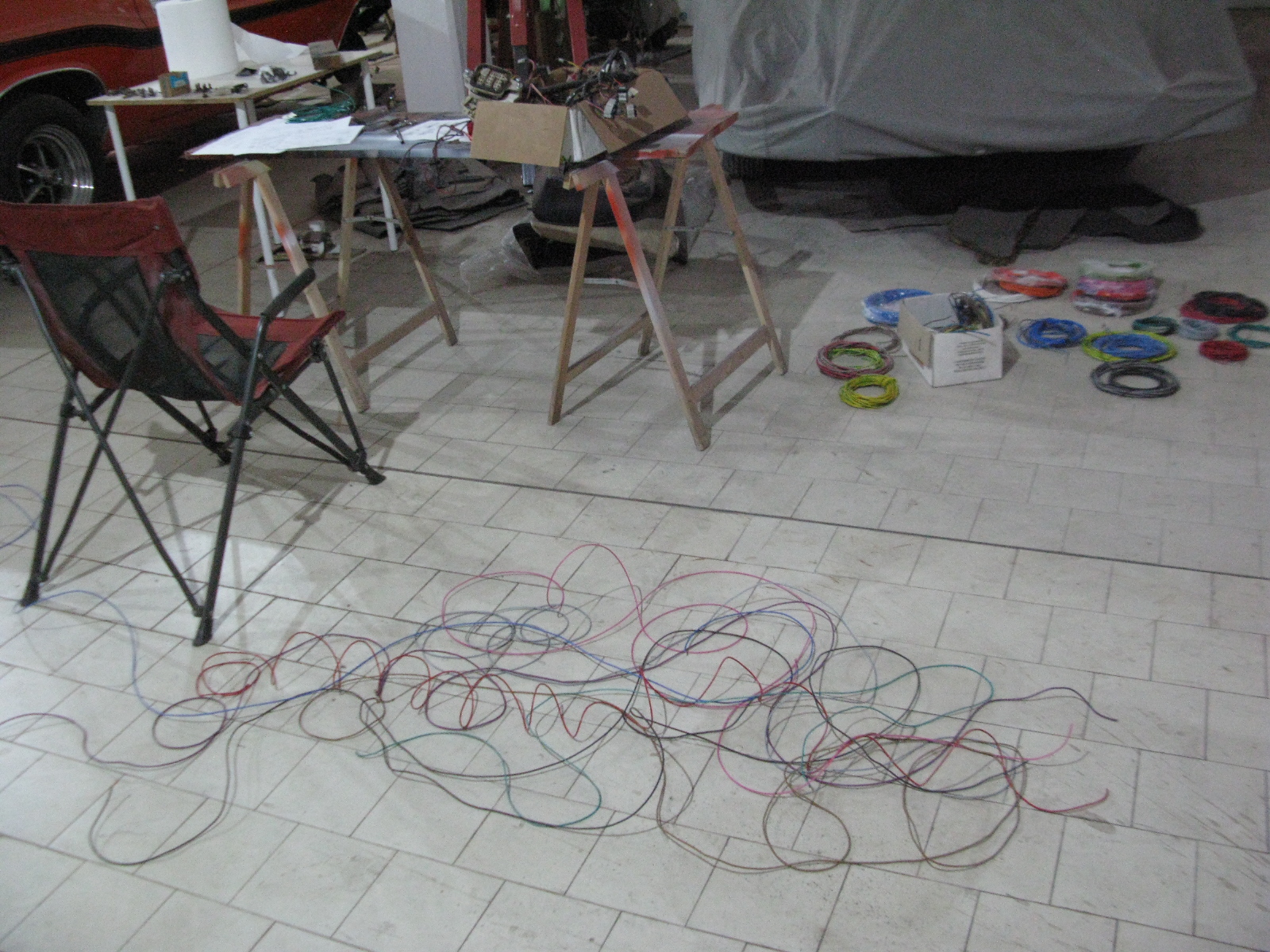

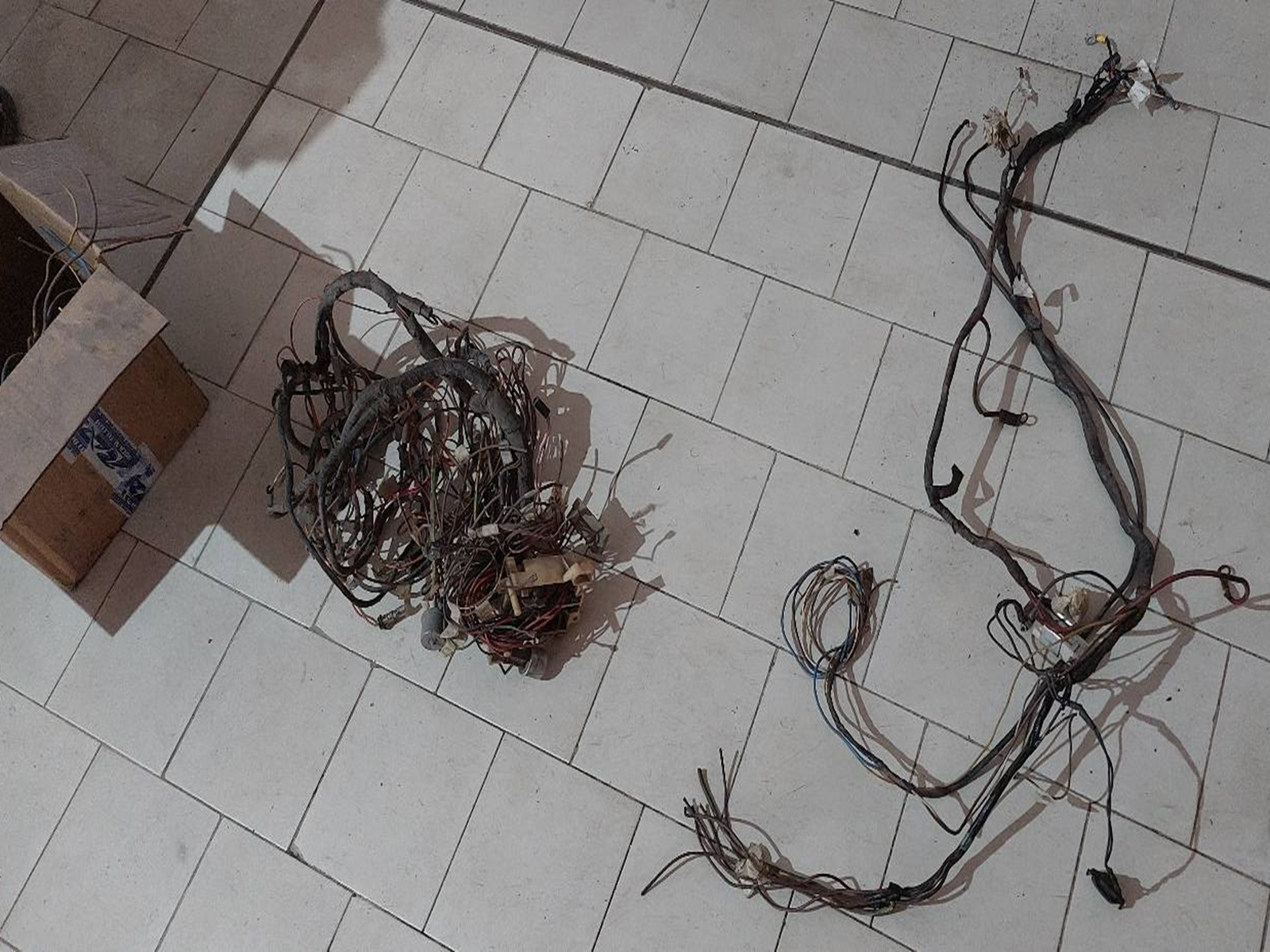

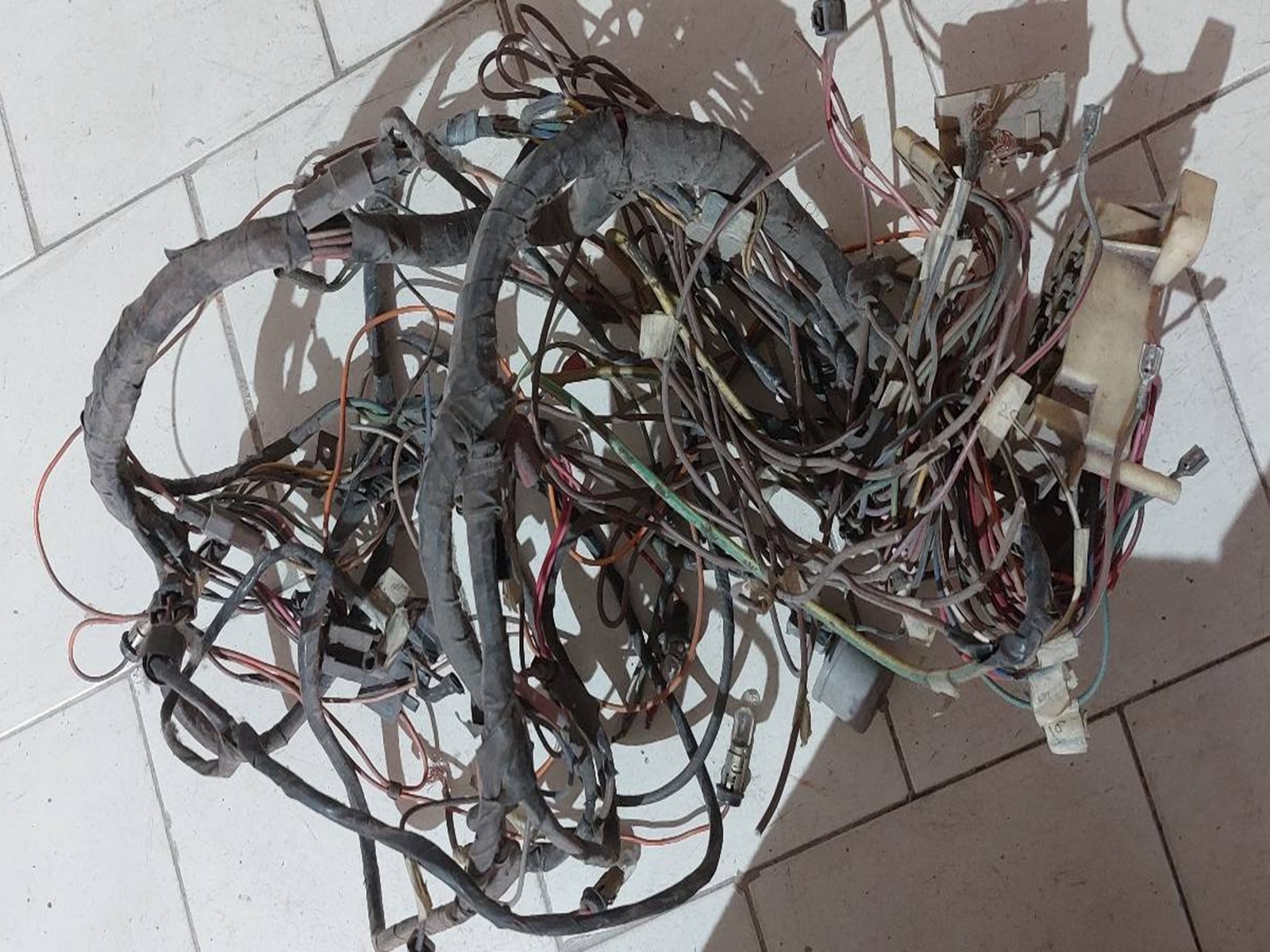

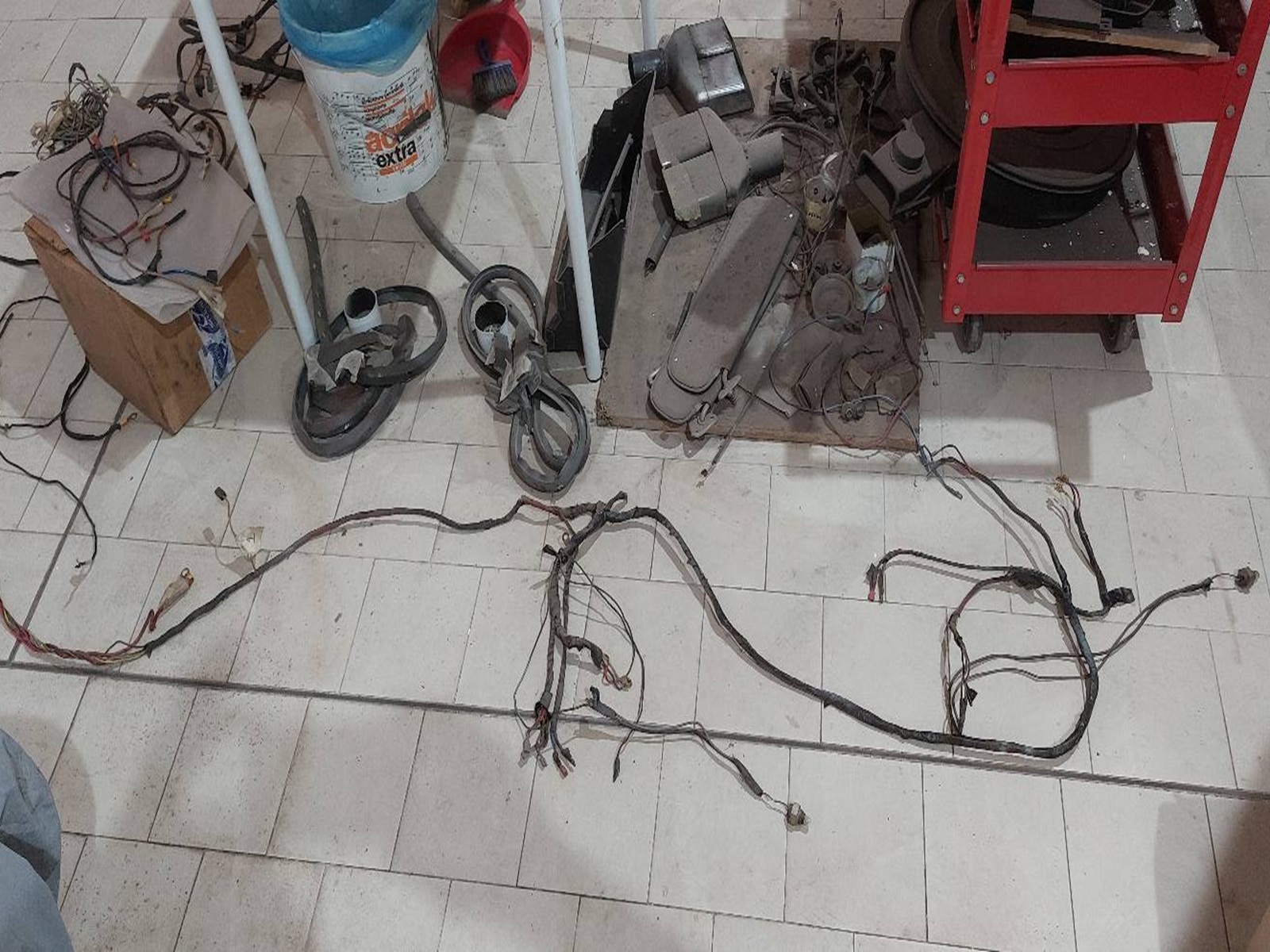

Bene, ora che ho tolto tutto..
|
|
...faccio un bel mucchio...
|
|
...e riempo un cartone
con queste meraviglie..
|
|
...le tengo per ricordo o per qualche spezzone del giusto colore!
|
|

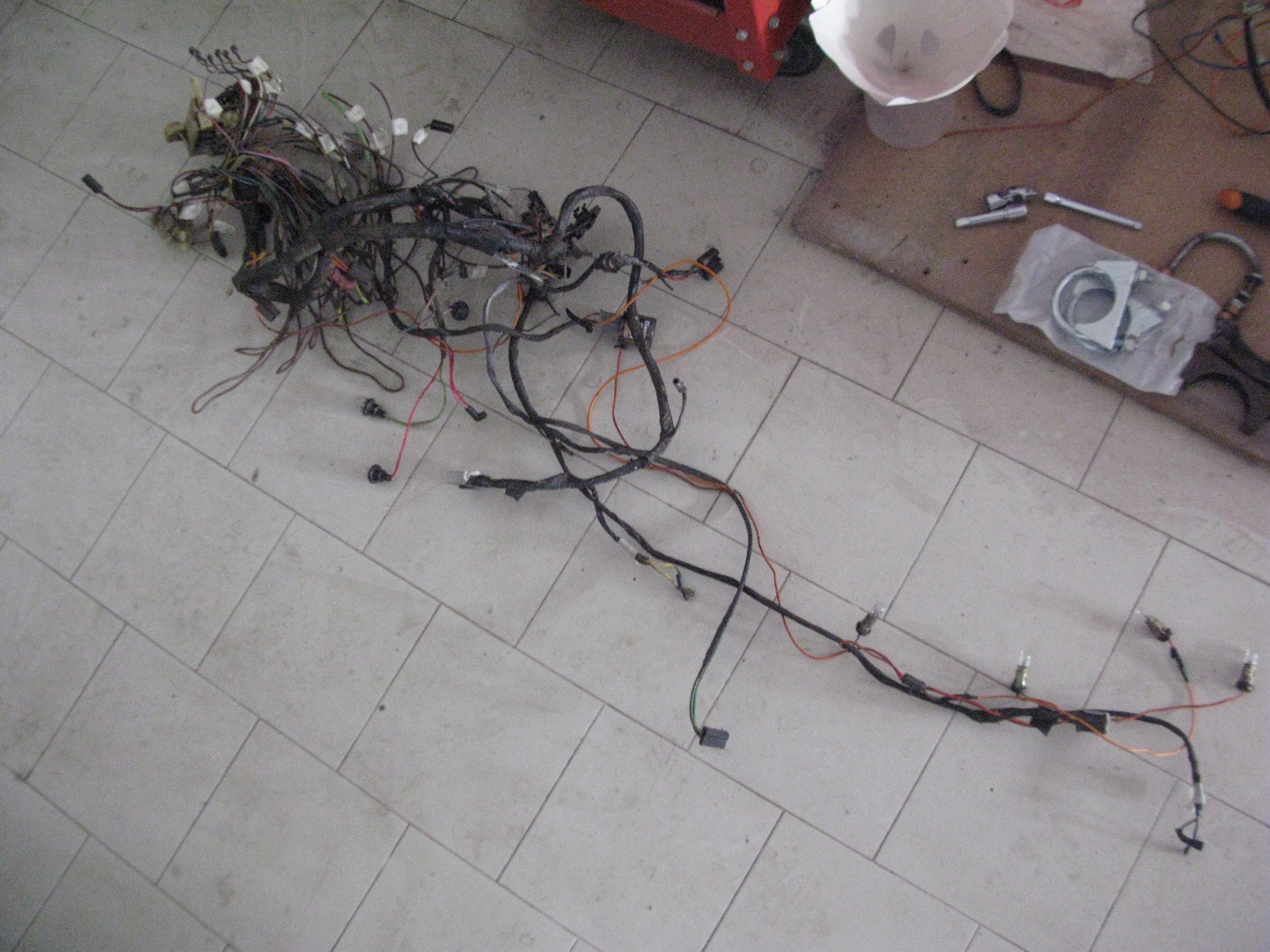

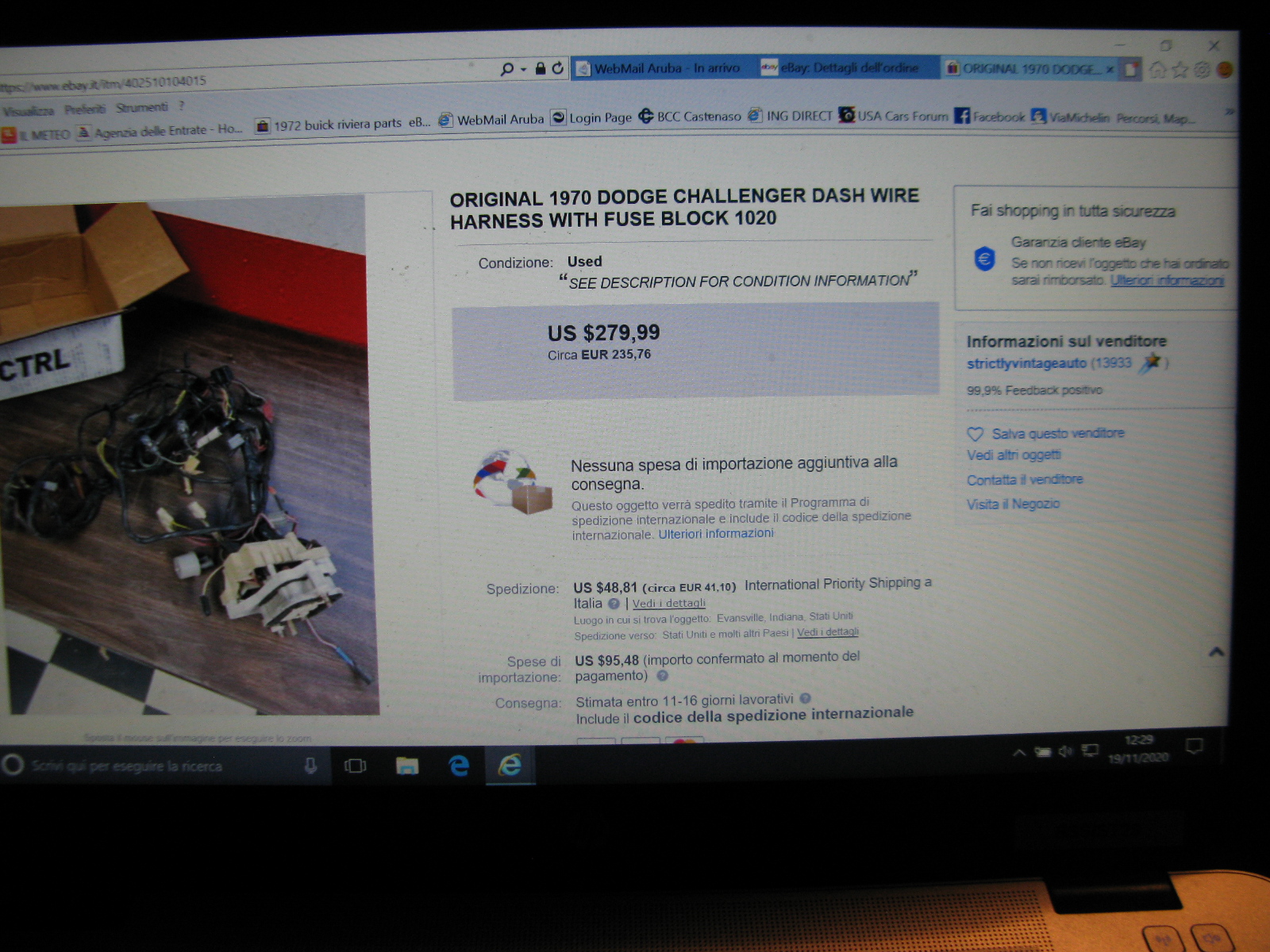

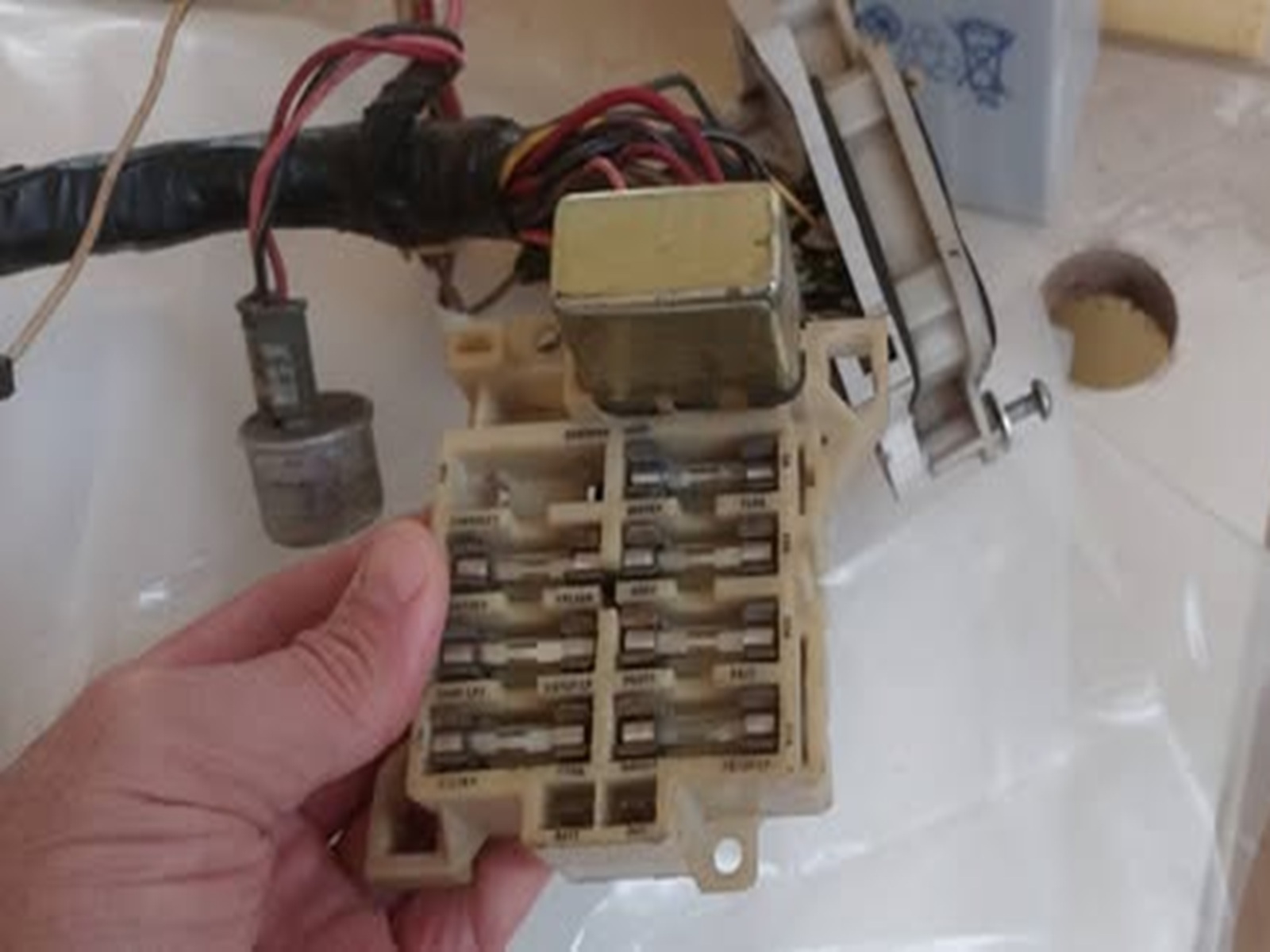

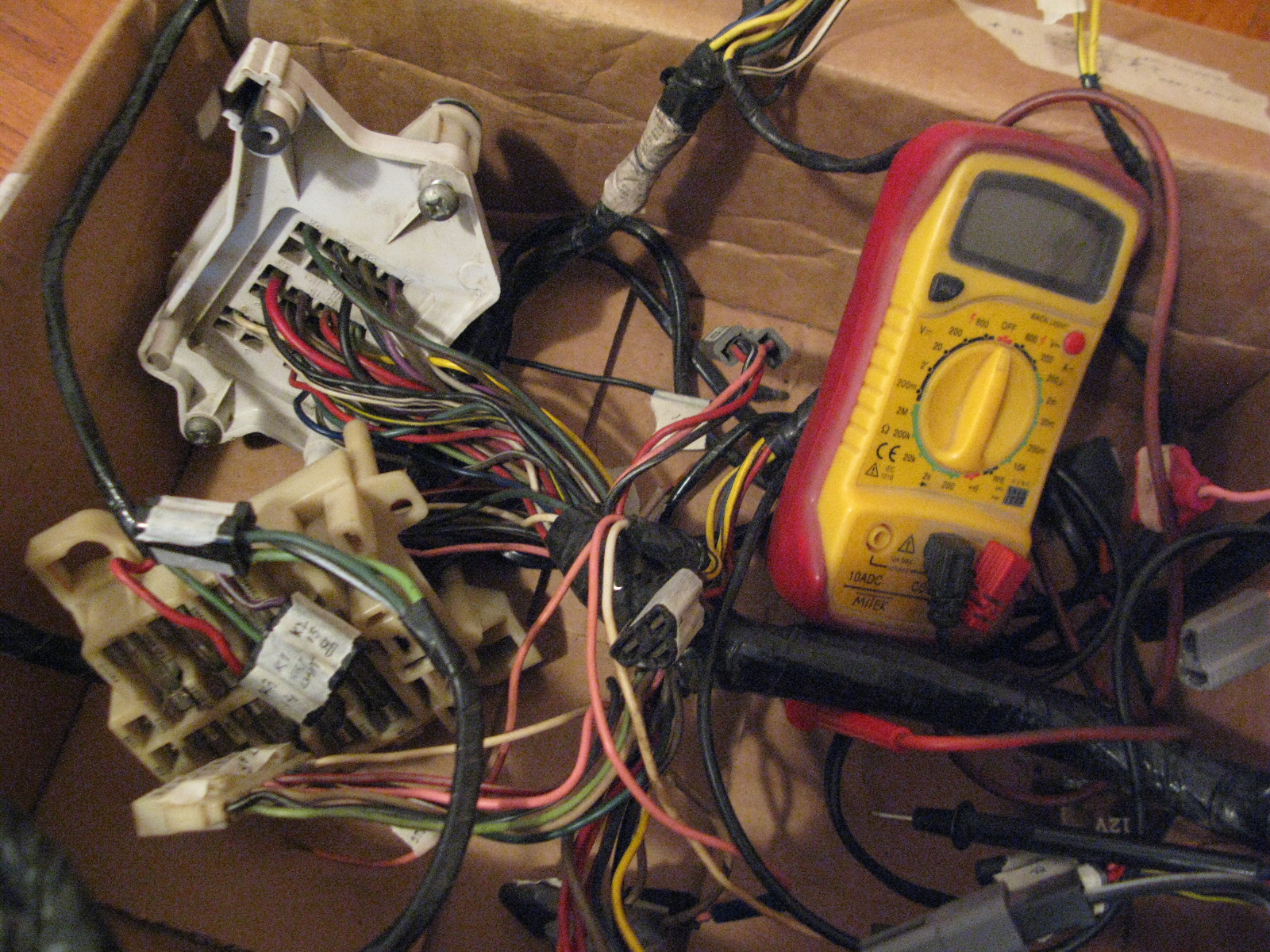

Dopo qualche nottata passata su Ebay trovo un cablaggio
completo per tutto l'impianto del cruscotto, con connettori
e box fusibili, tutto originale del Challenger 1970...e' mio!!
|
|

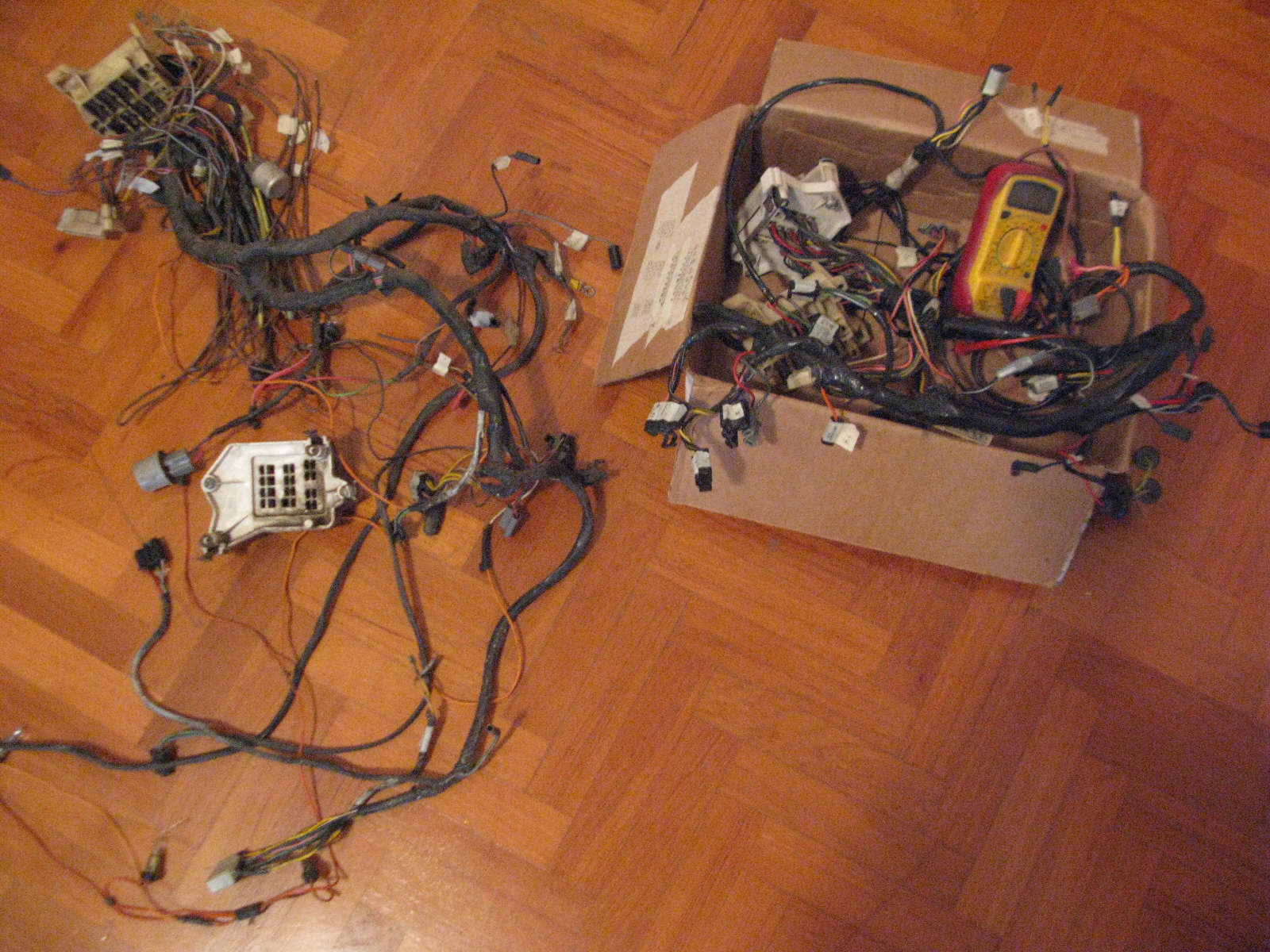

In una settimana arriva...
|
|
...e' in ottimo stato, tutto senza giunture di fantasia
e tutti i connettori integri !
|
|

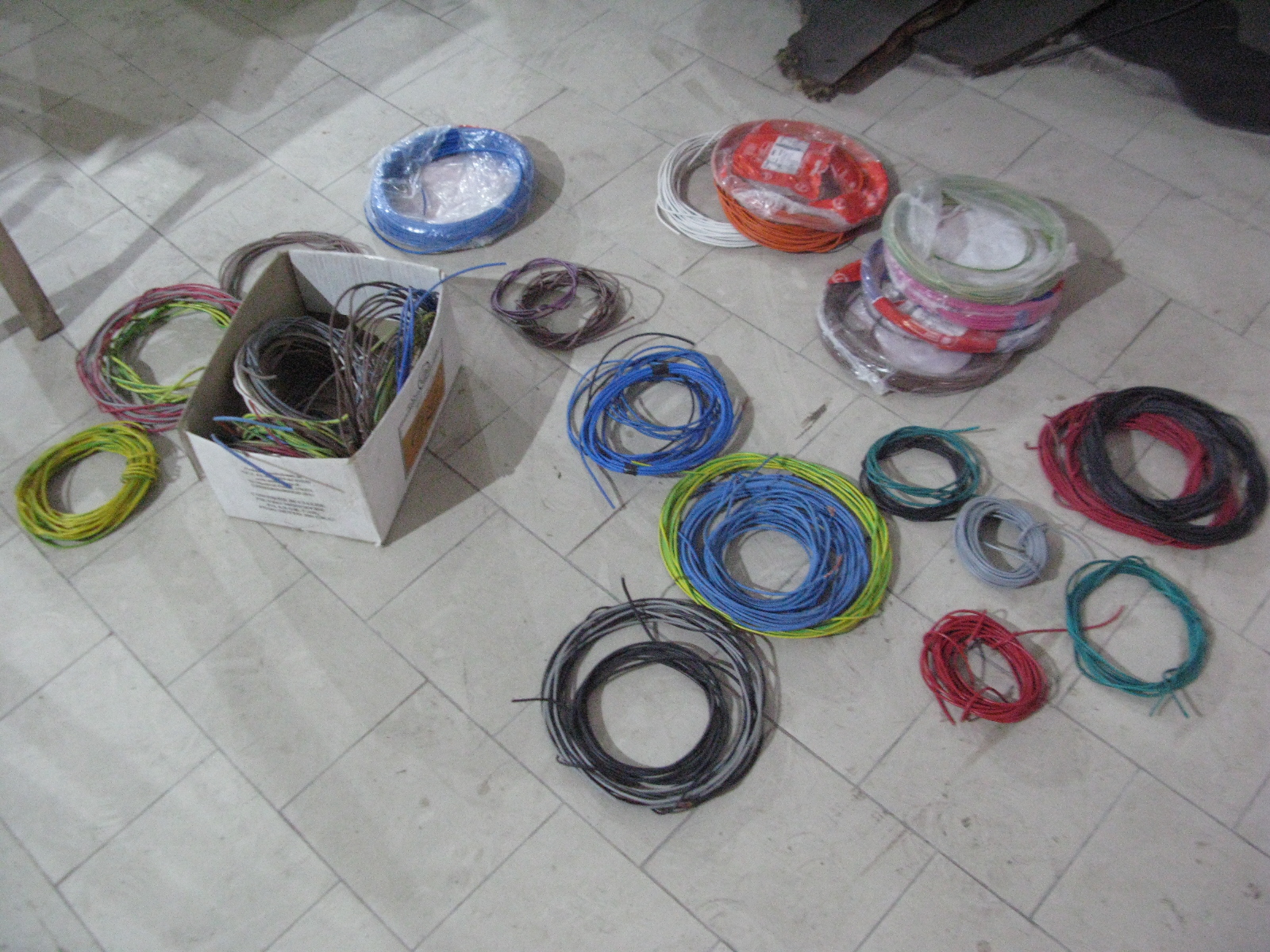

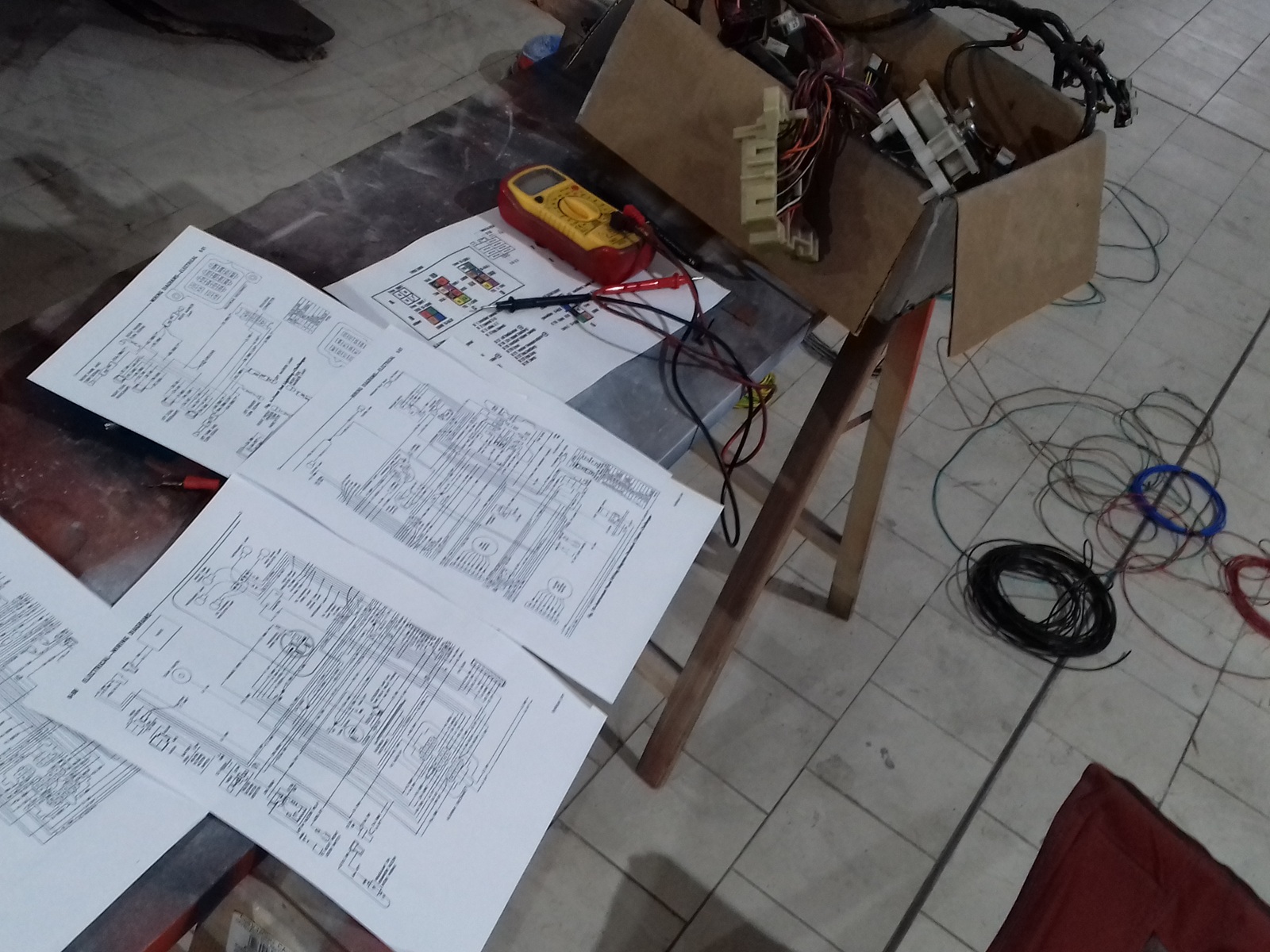

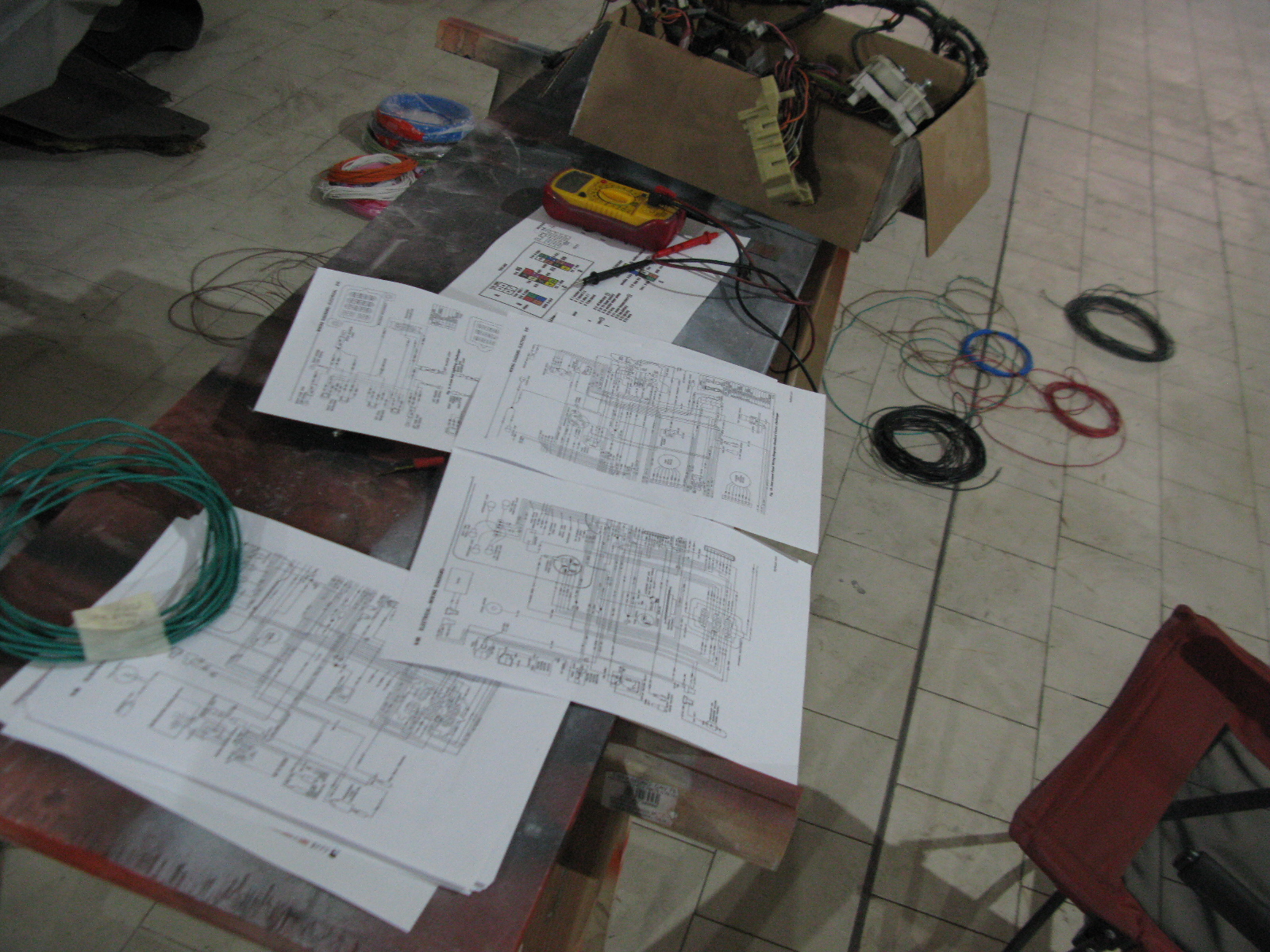

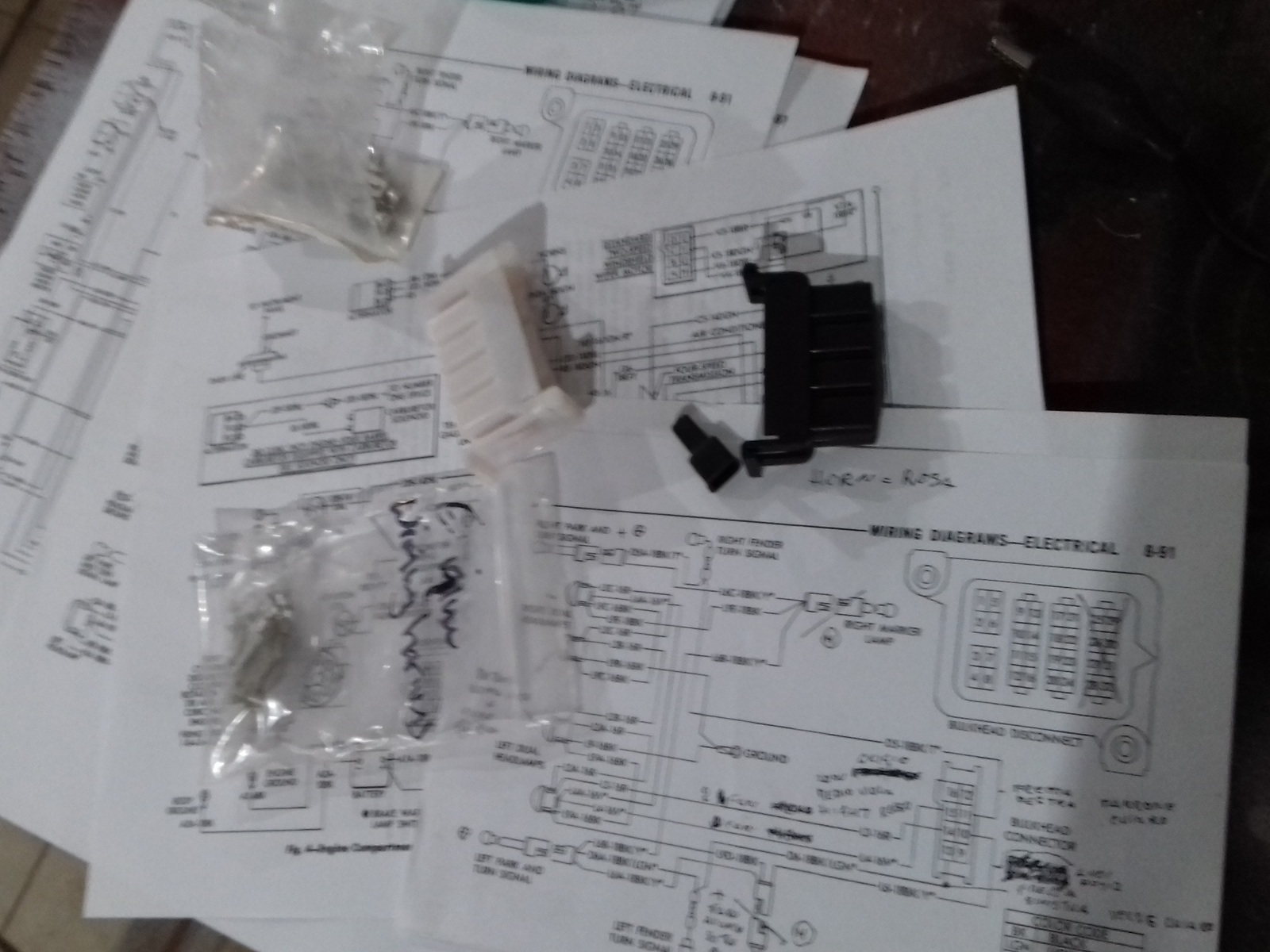

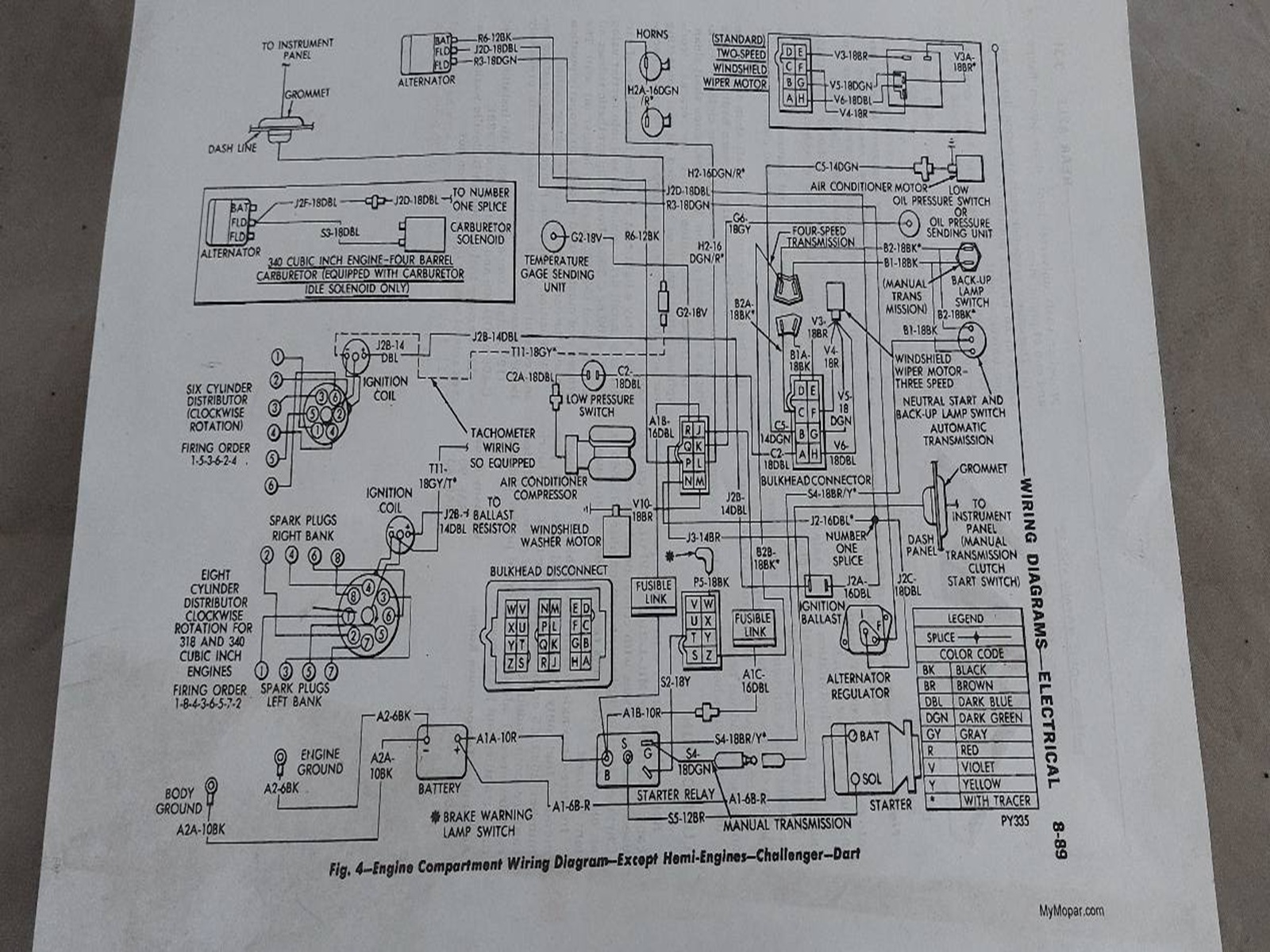

Ora occorre armarsi di pazienza, stampare tutti gli schemi
elettrici, testare il tutto, segnare dove e cosa servono i
fili coi colori originali, e finire l'impianto con cavi del
medesimo colore!!
|
|
Impresa non facile, ma alla fine trovo tutto !!
|
|

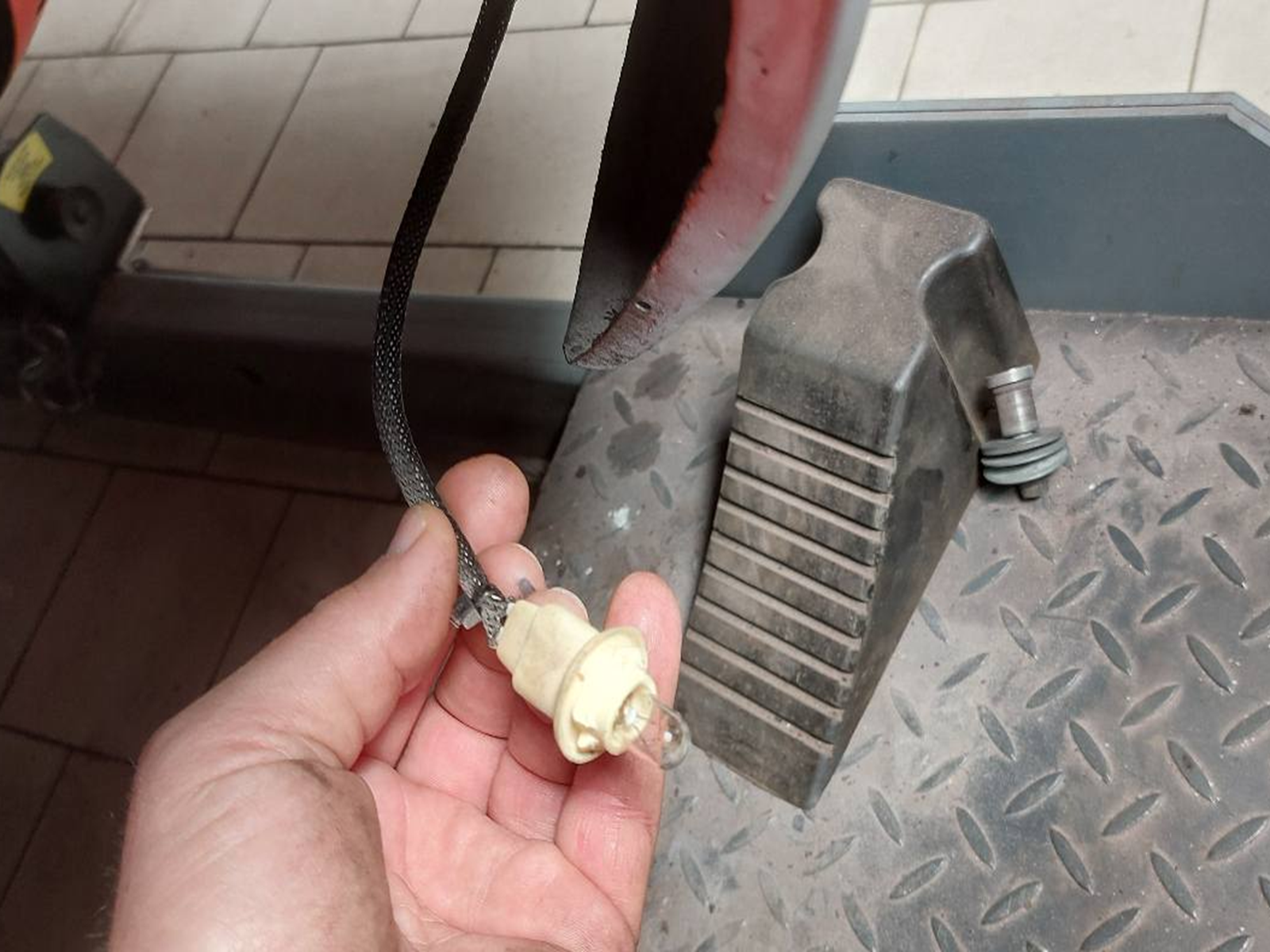

Con calma comincio a stendere i fili della lunghezza giusta per tutta
la fanaleria anteriore, trovando anche i connettori corretti per
tutte le lampade e fanali, sostituiti anche questi ultimi, avevano
montato dei Carrello con lampade italiane (che hanno wattaggio differente)
difatti le frecce prima non andavano!!
|
|

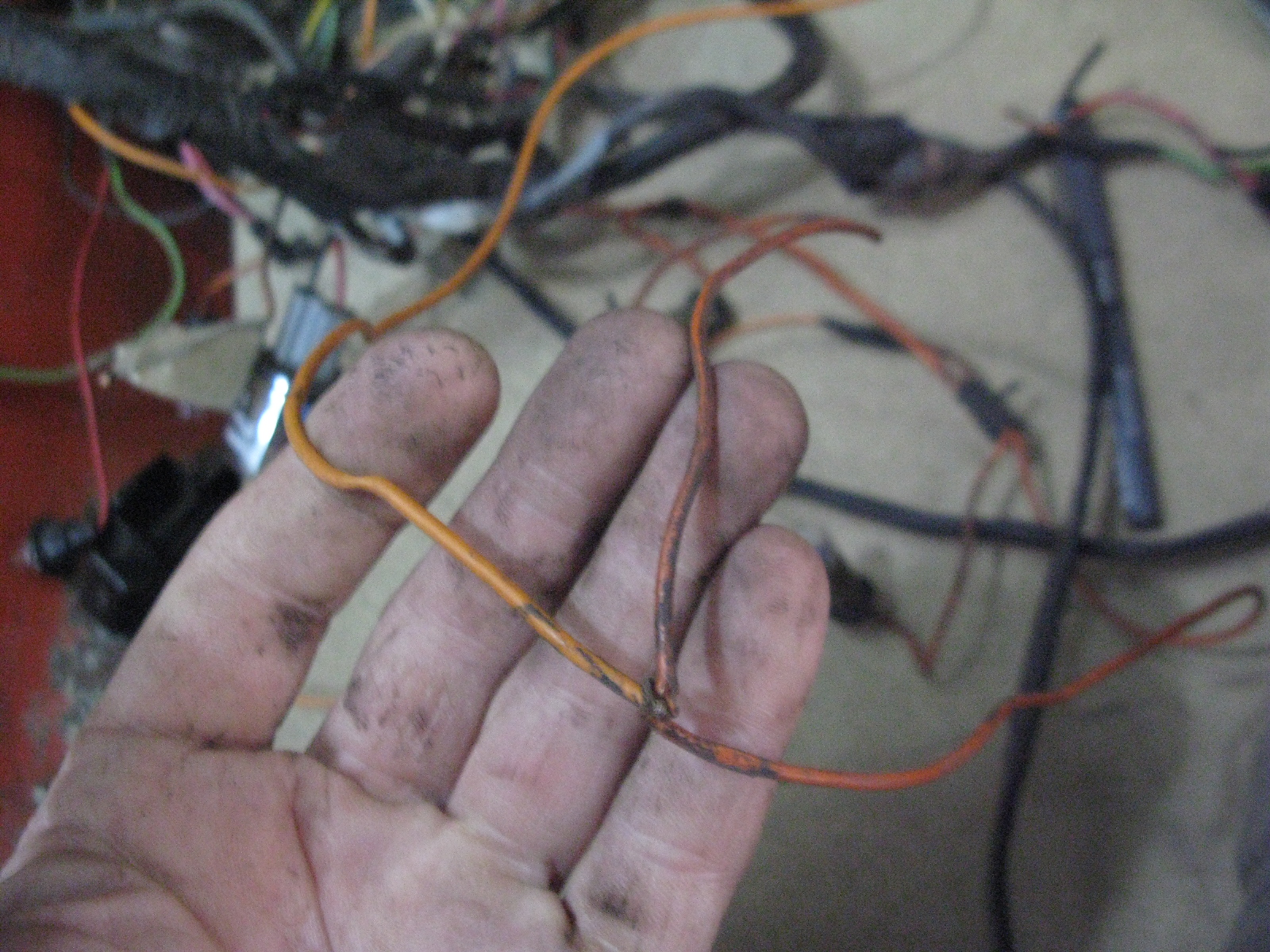

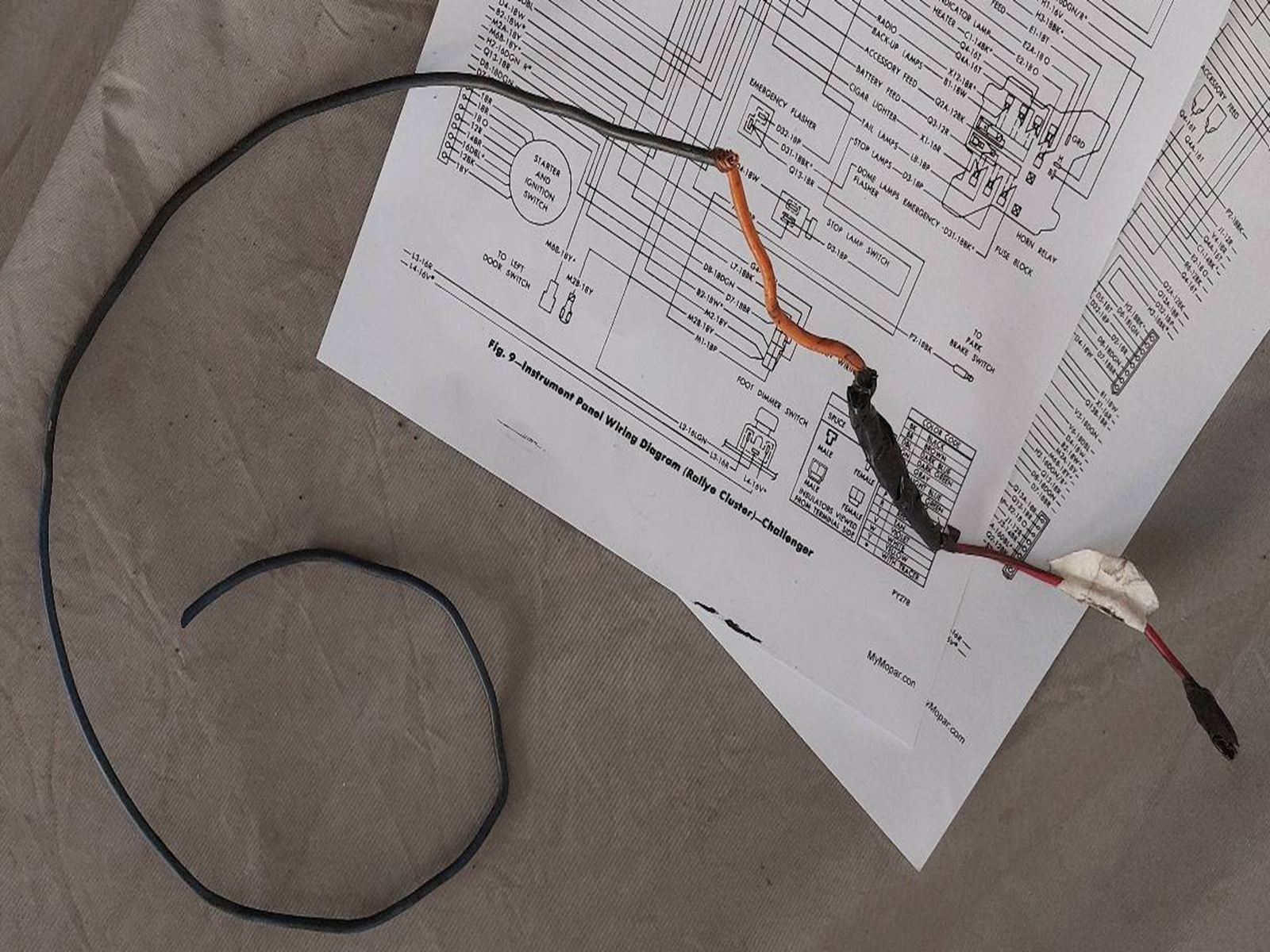

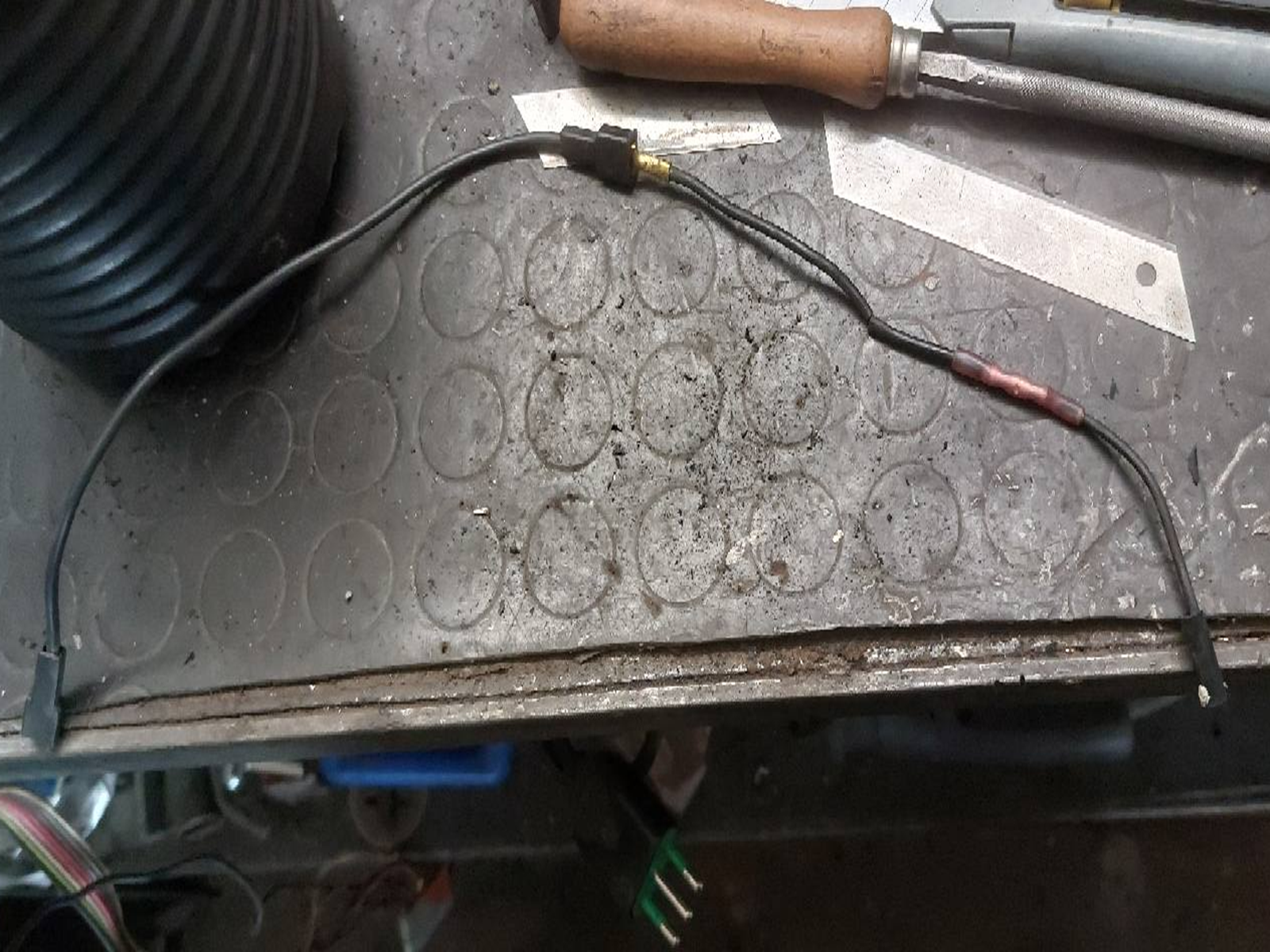

Ma io dico: ma si puo' in 30cm fare 3 giunture con 3 colori differenti??
Poi mi meraviglio....che mi meraviglio!!
|
|
Il lavoro procede, lento ma procede...
|
|
...con mille prove per non fare cavolate !
|
|
Poi ci si mette anche chi ha creato gli schemi a complicare le cose:
in tutti gli altri ci sono i numeri dei buchi dei connettori...
qui ci sono le lettere...messe anche un po' a cavolo...perche' facendo
le prove coi tester negli schemi precedenti e confrontando questo, lettere
e numeri non sono nella stessa posizione! Grrrrrrrr !!!
|
|
Comunque alla fine penso di aver capito, cablo tutto
e comincio a montare, uso guaina protettiva per la fanaleria..
|
|

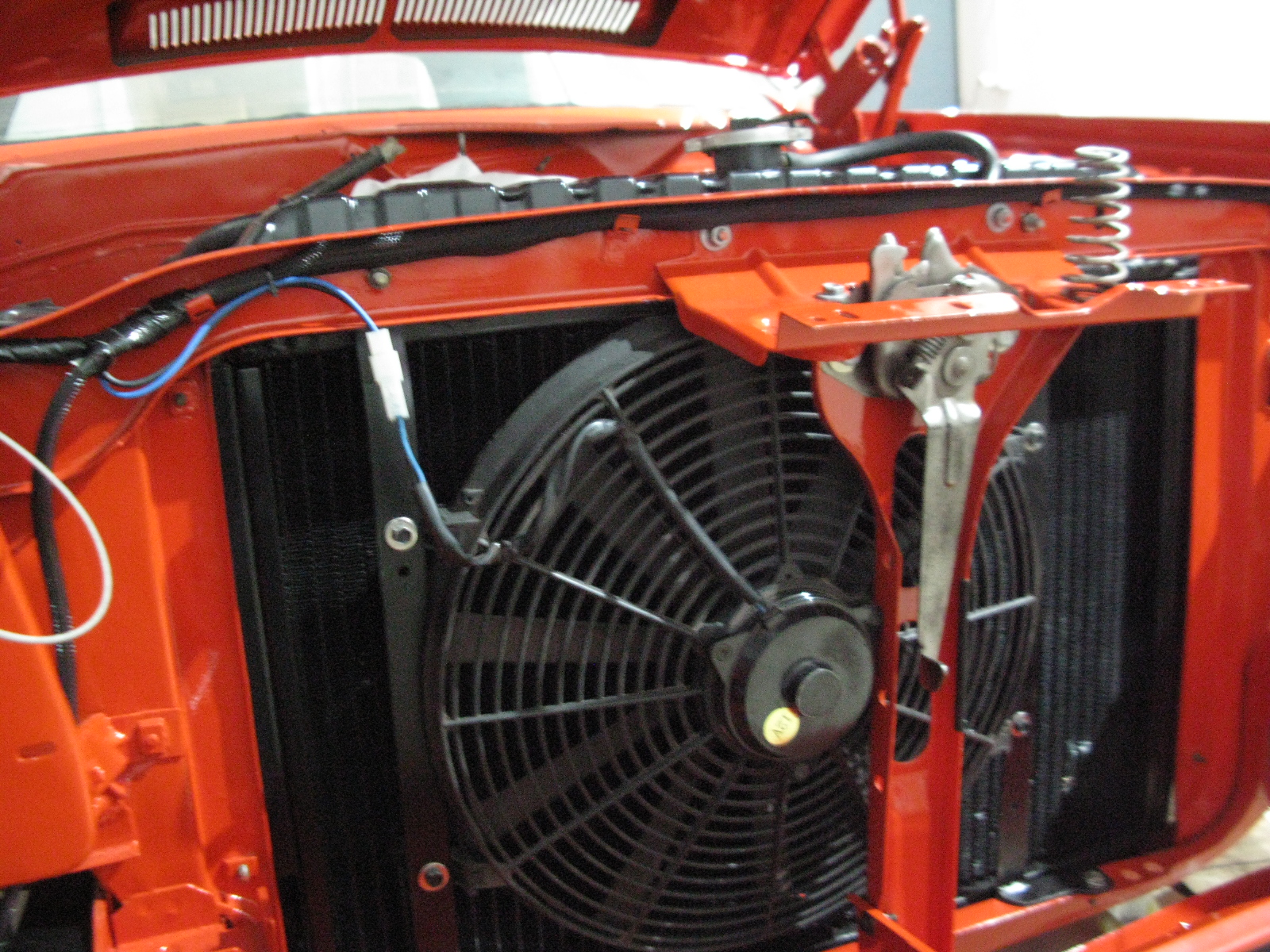

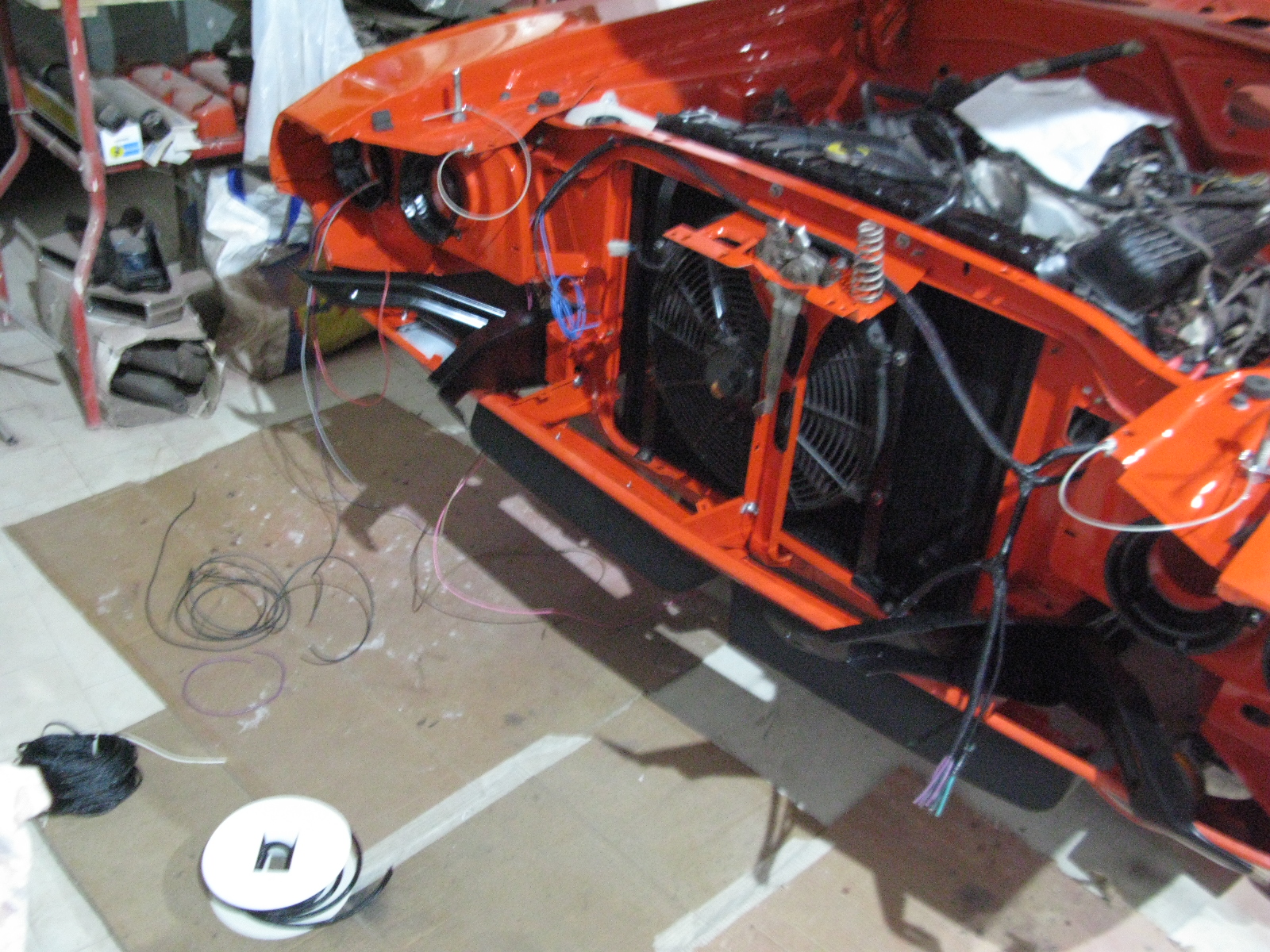

...e decido di montare anche una ventola aggiuntiva attivabile

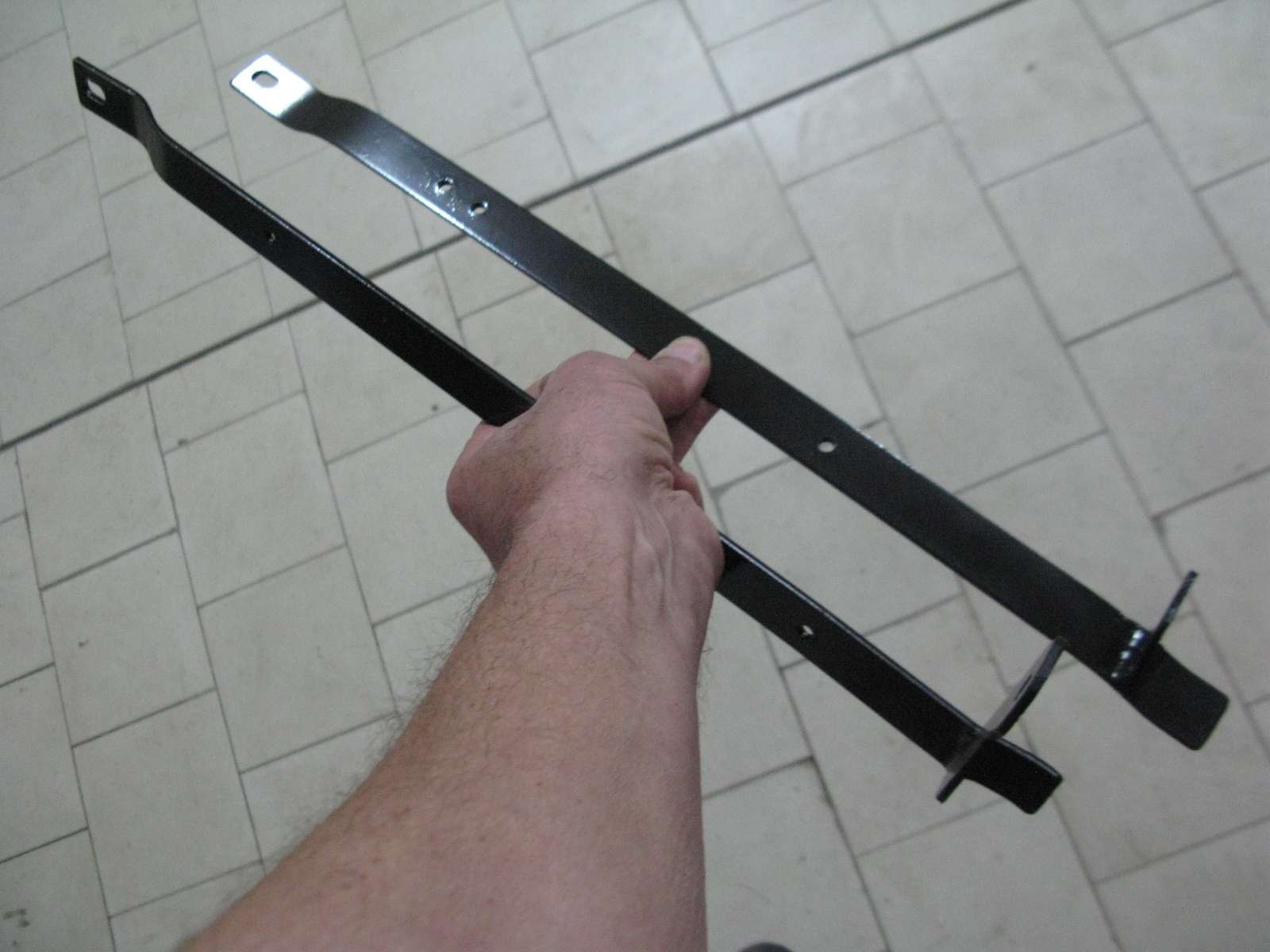

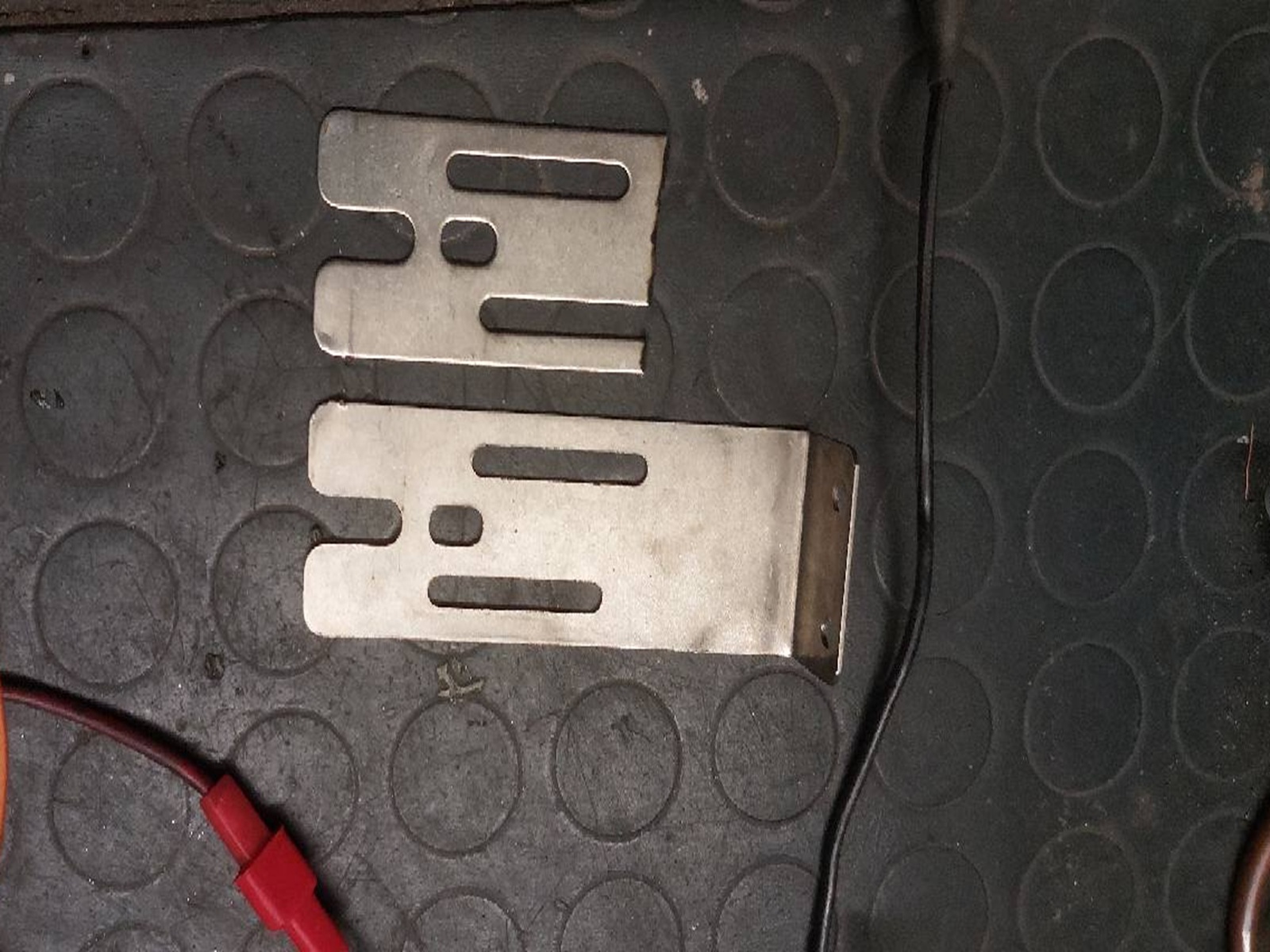

manualmente dall'abitacolo, creo le staffe di supporto...
|
|
..potrebbe servire in caso di surriscaldamento..
|
|
...o code in autostrada!
|
|
Ecco fatto, male non fa !
|
|

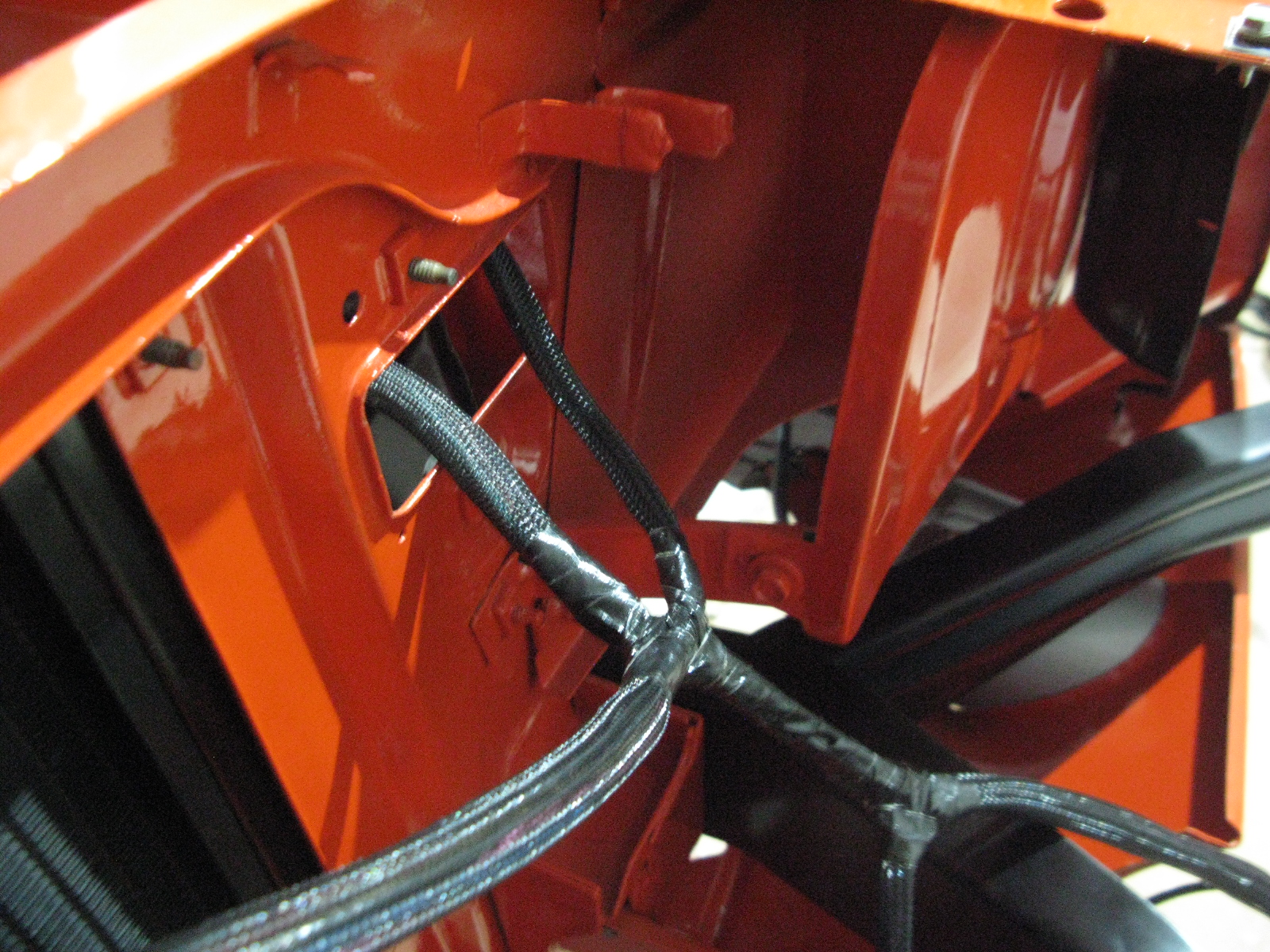

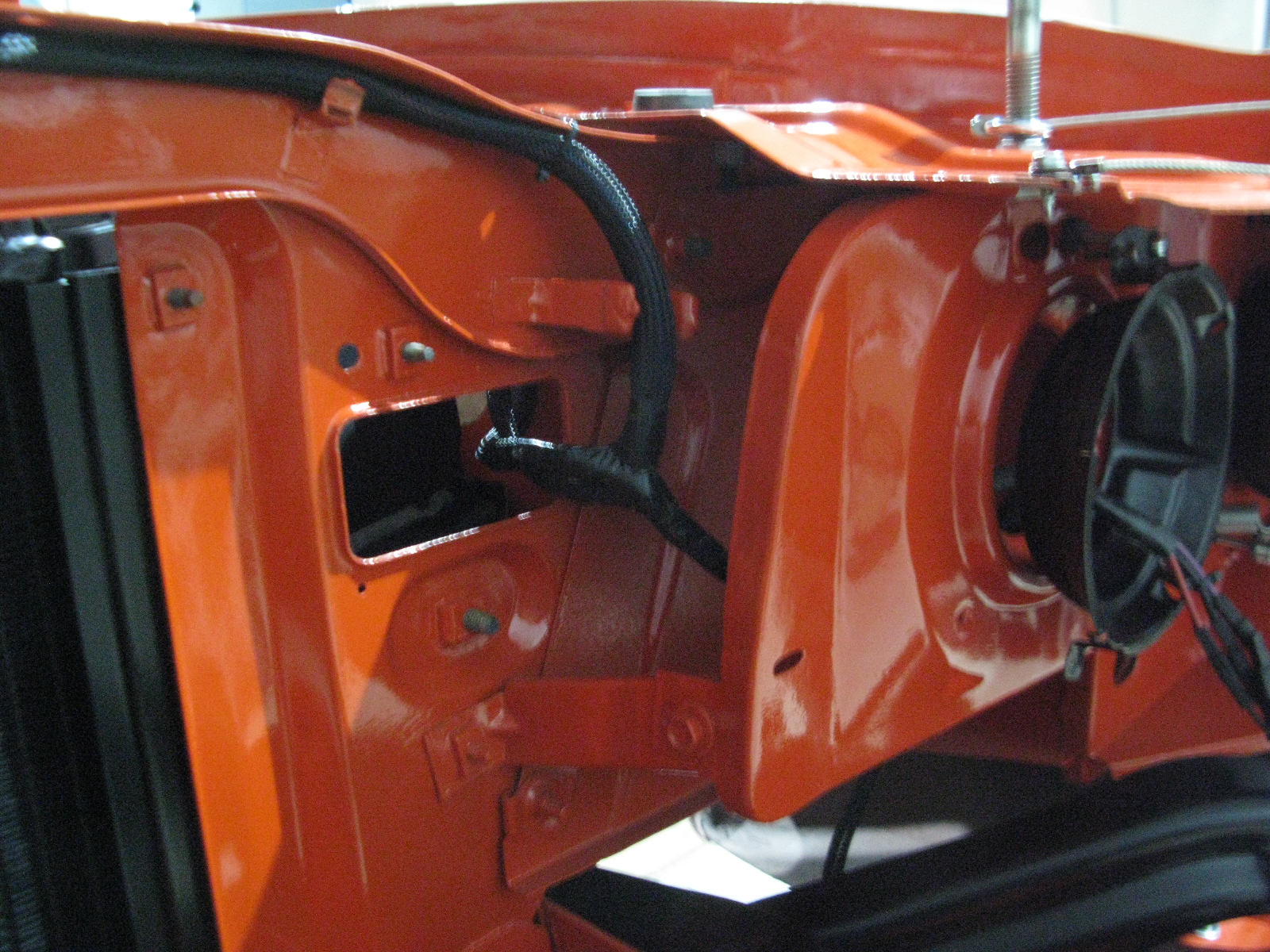

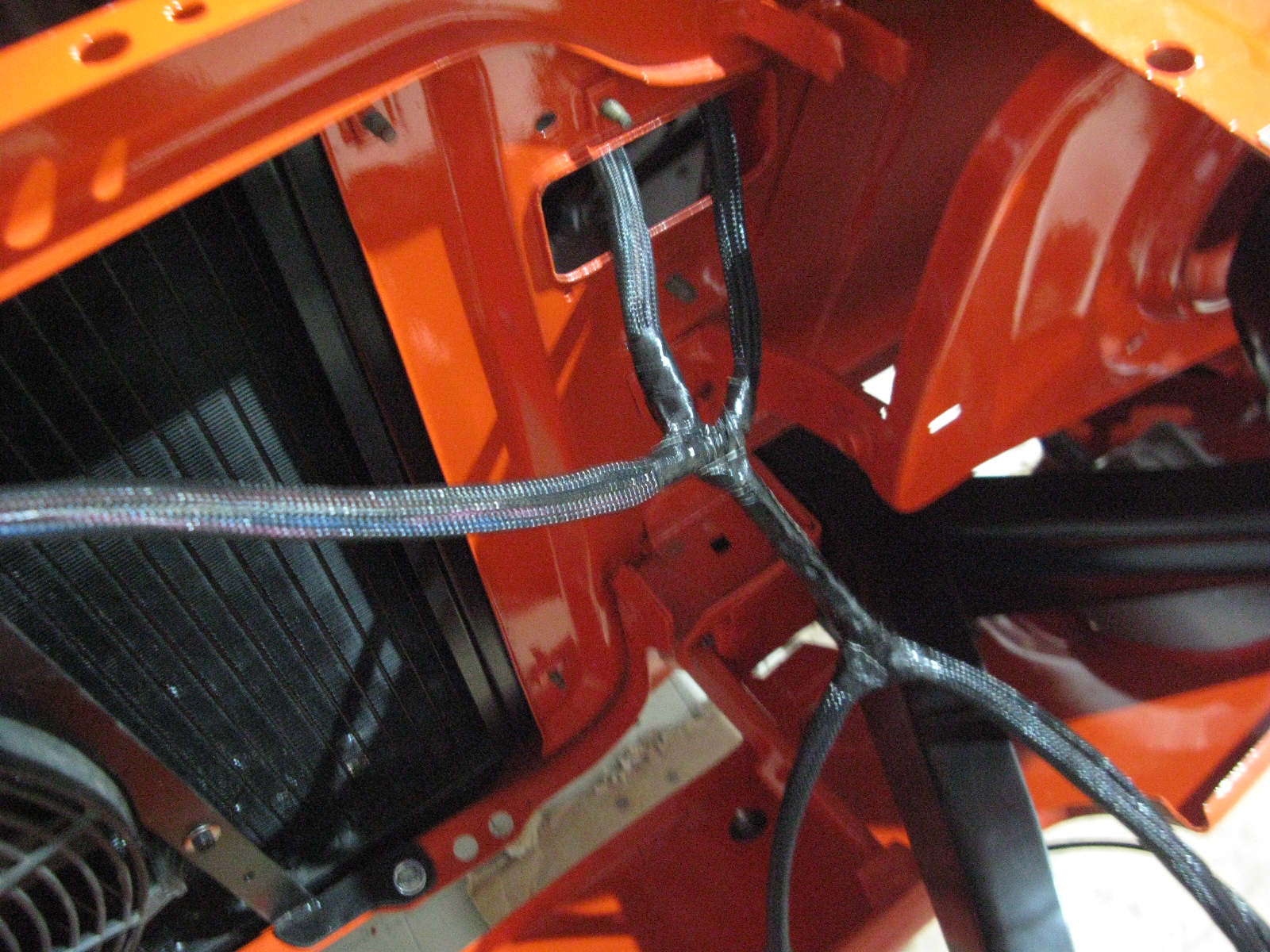

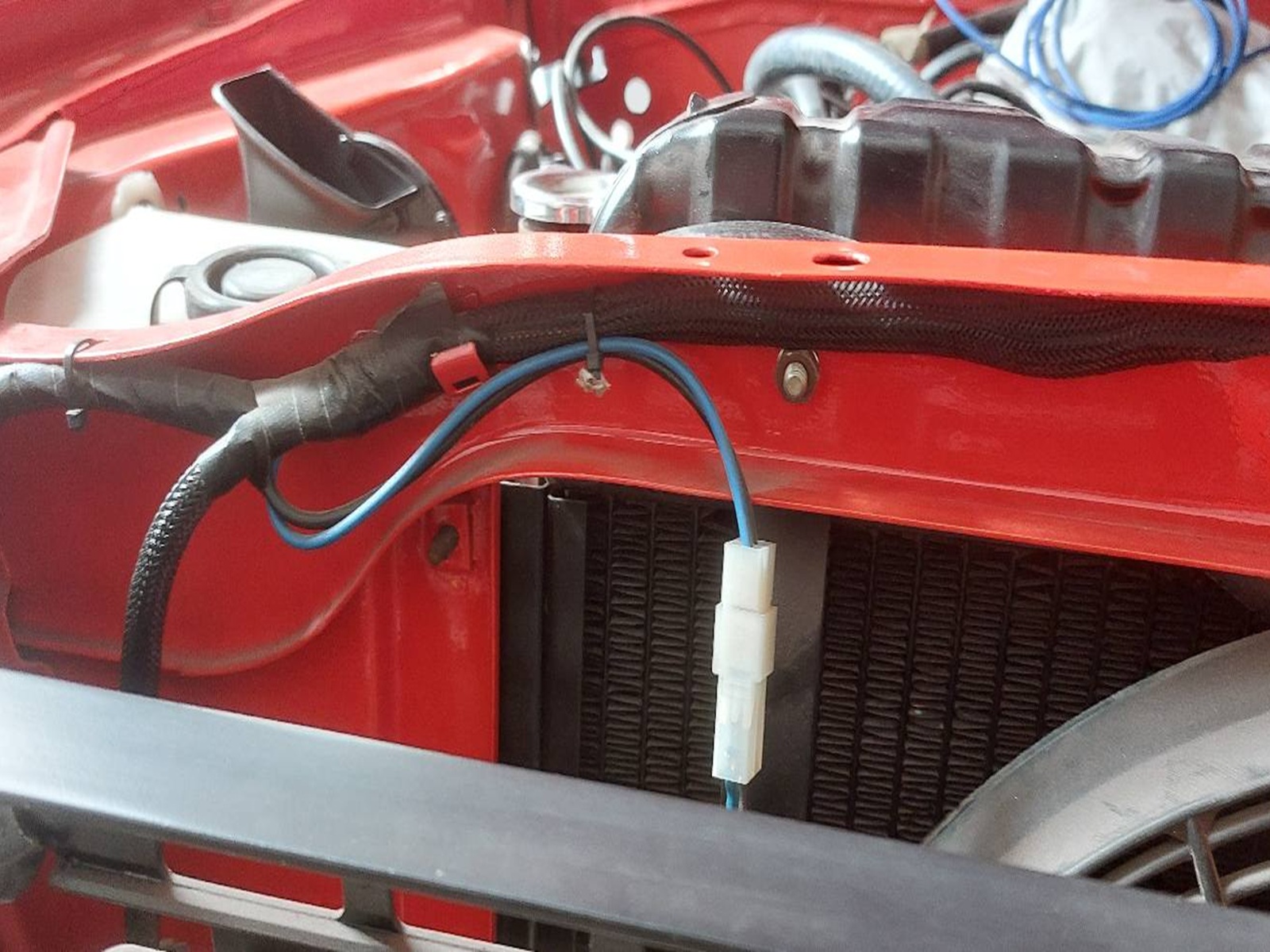

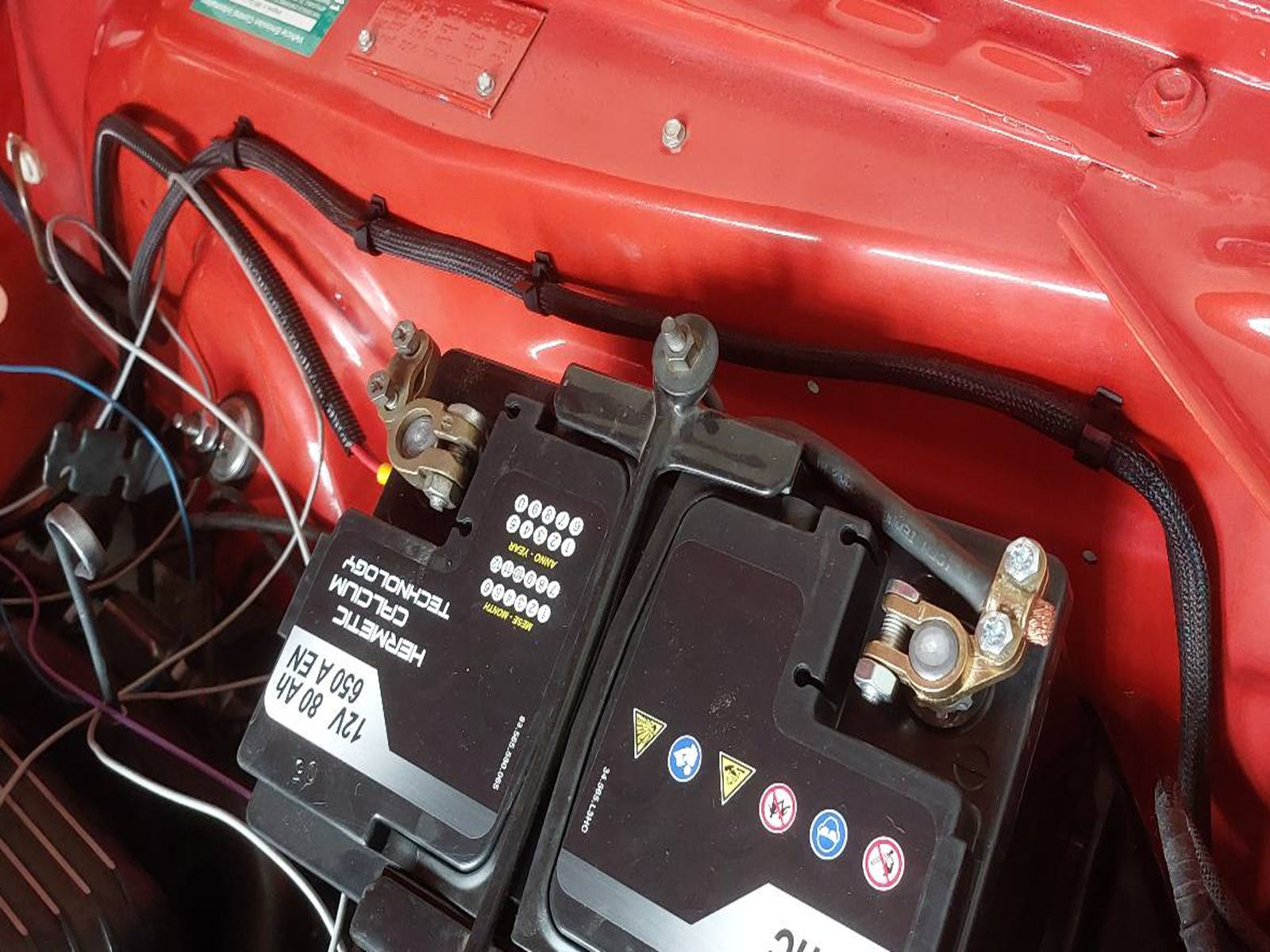

Ora procedo col cablaggio dei cavi..
|
|
...seguendo le opposite ferritoie..
|
|
...e cercando di seguire quanto piu' possibile
quello che era stato previsto in origine.
|
|
Ora mi pare tutto piu' ordinato...
|
|
...e decisamente meglio del lavoro fatto in precedenza!
|
|

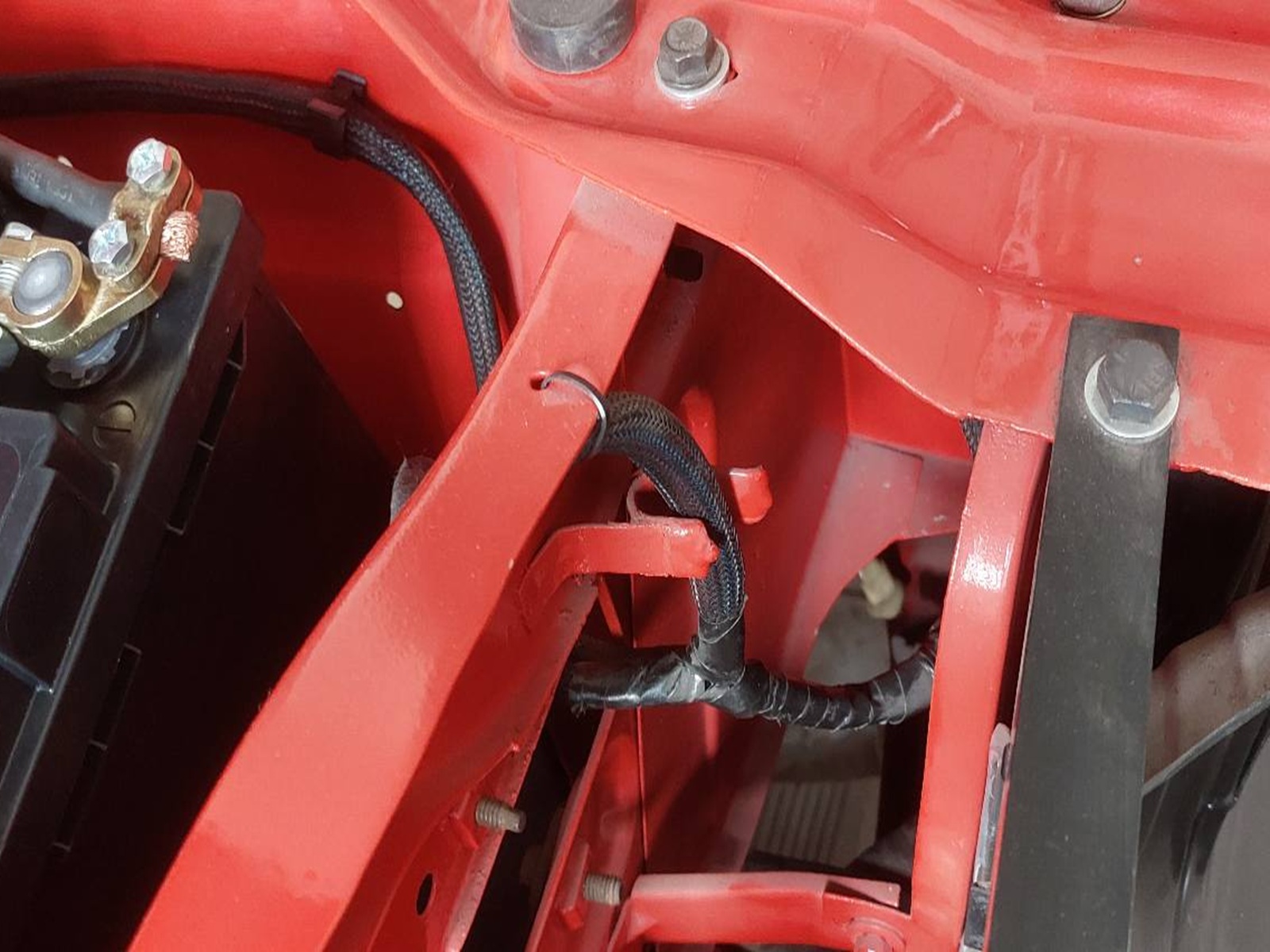

Anche nel vano motore sfrutto i fori in origine
per l'ancoraggio dei cavi..
|
|

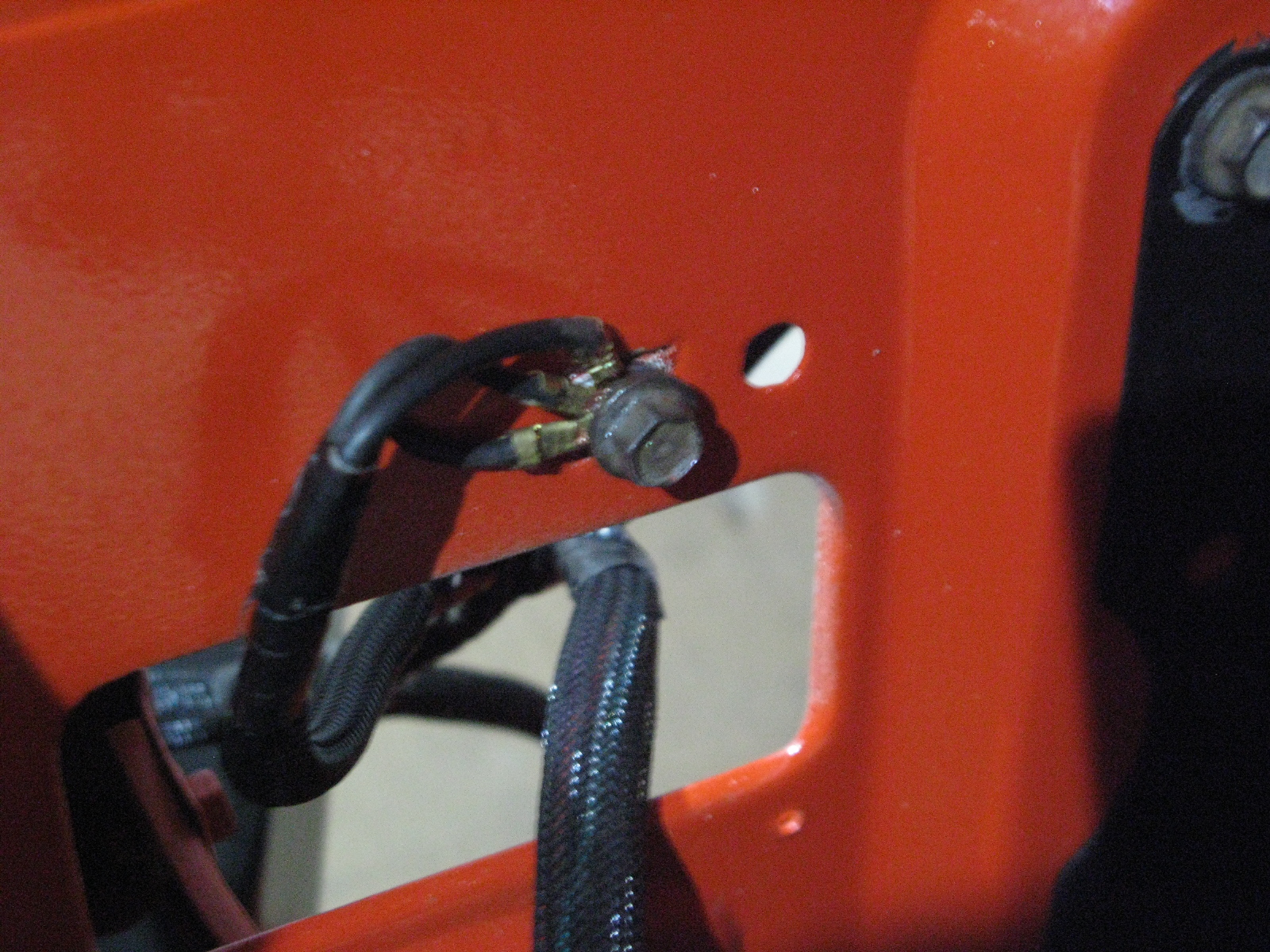

..e sfrutto un punto di raccolta per le masse
per evitare falsi contatti e anomalie.
|
|

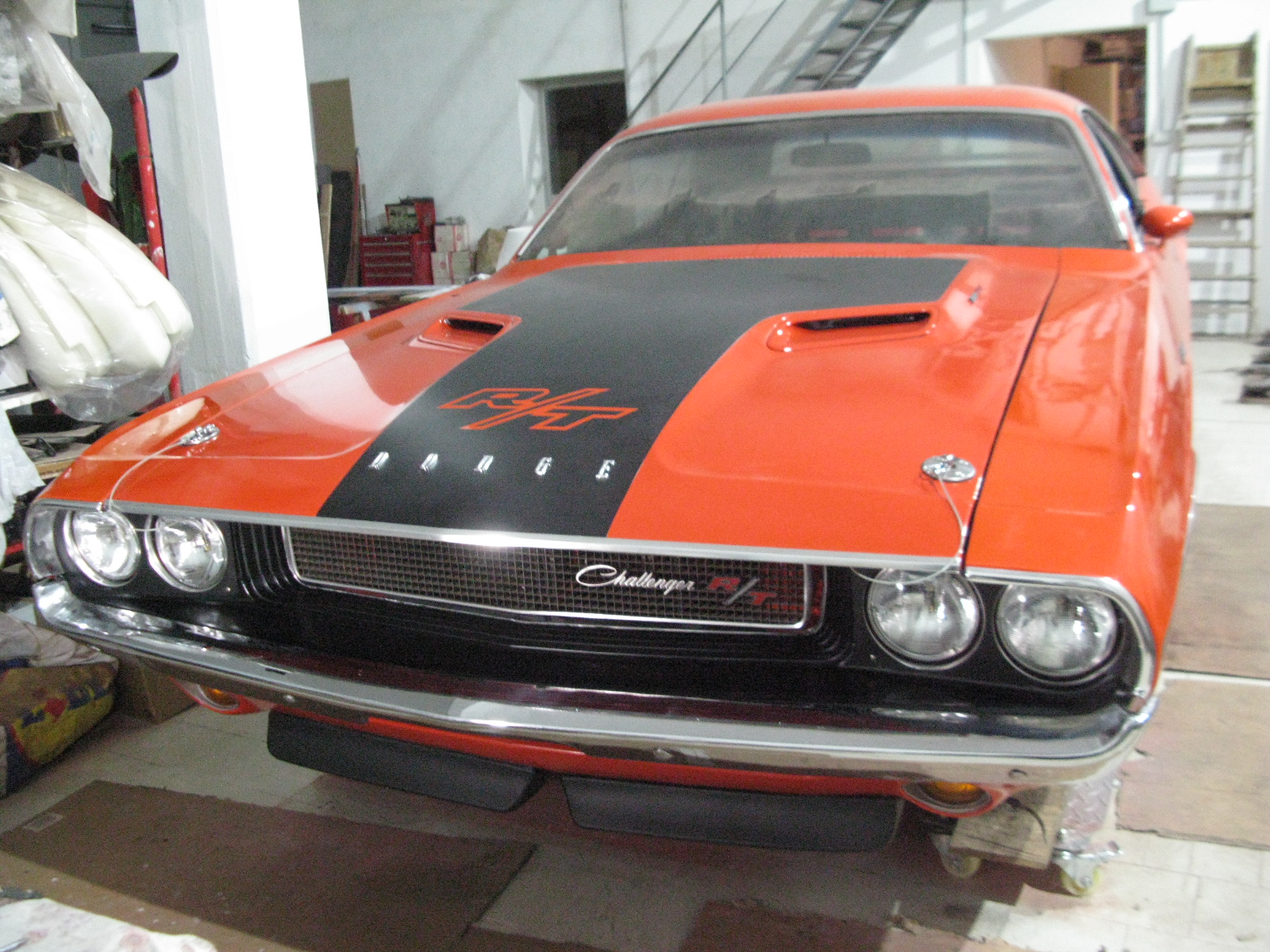

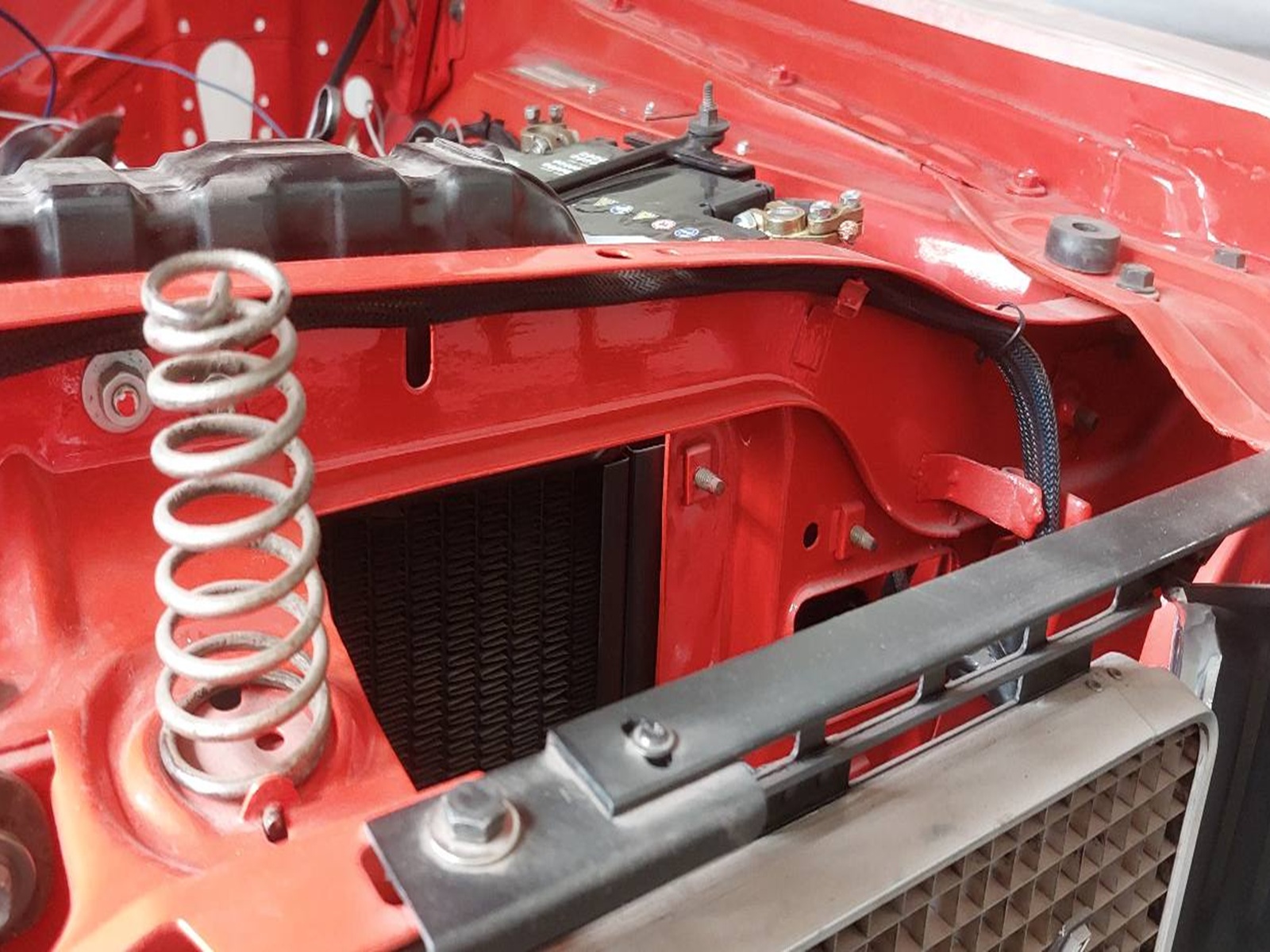

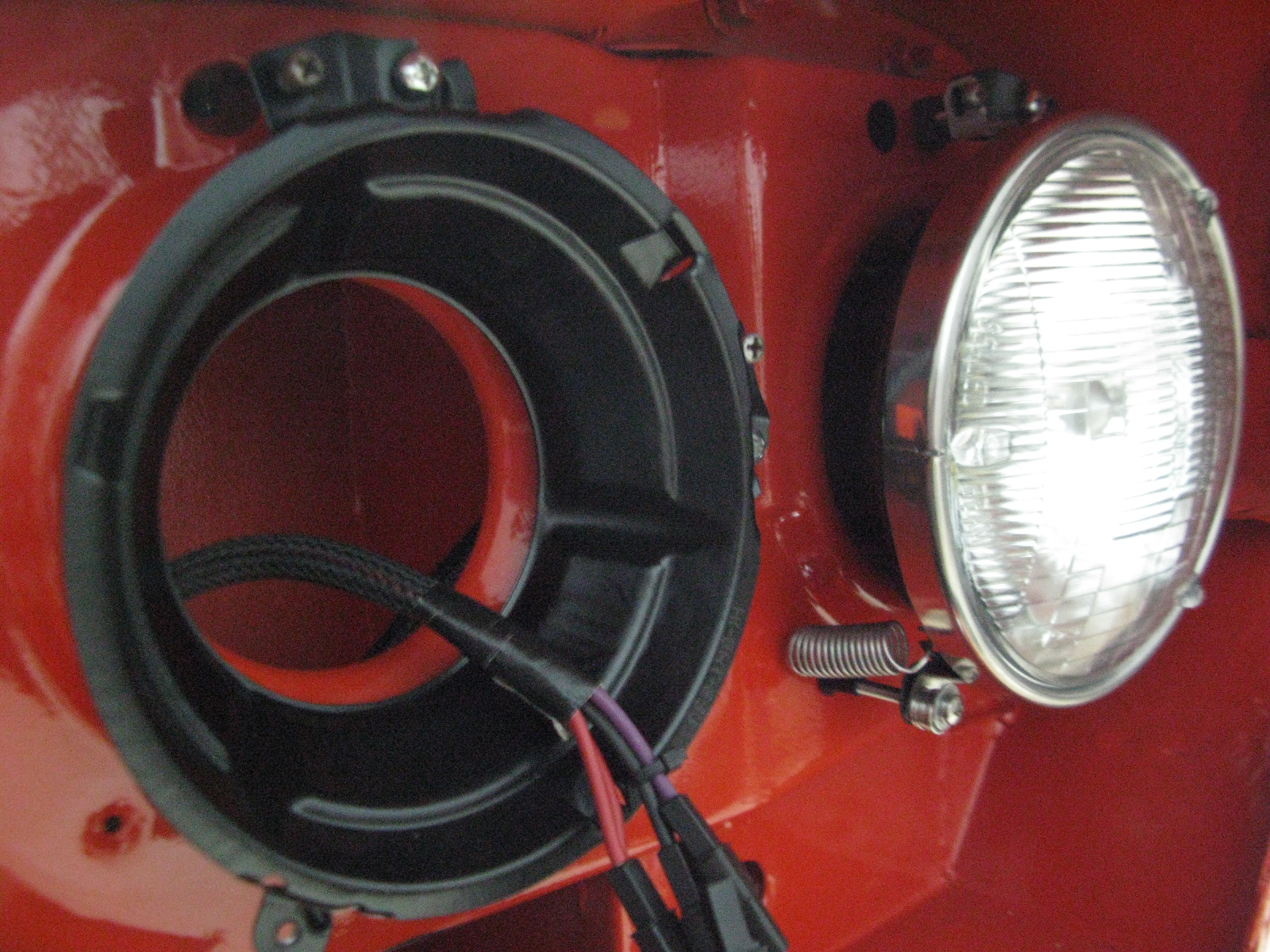

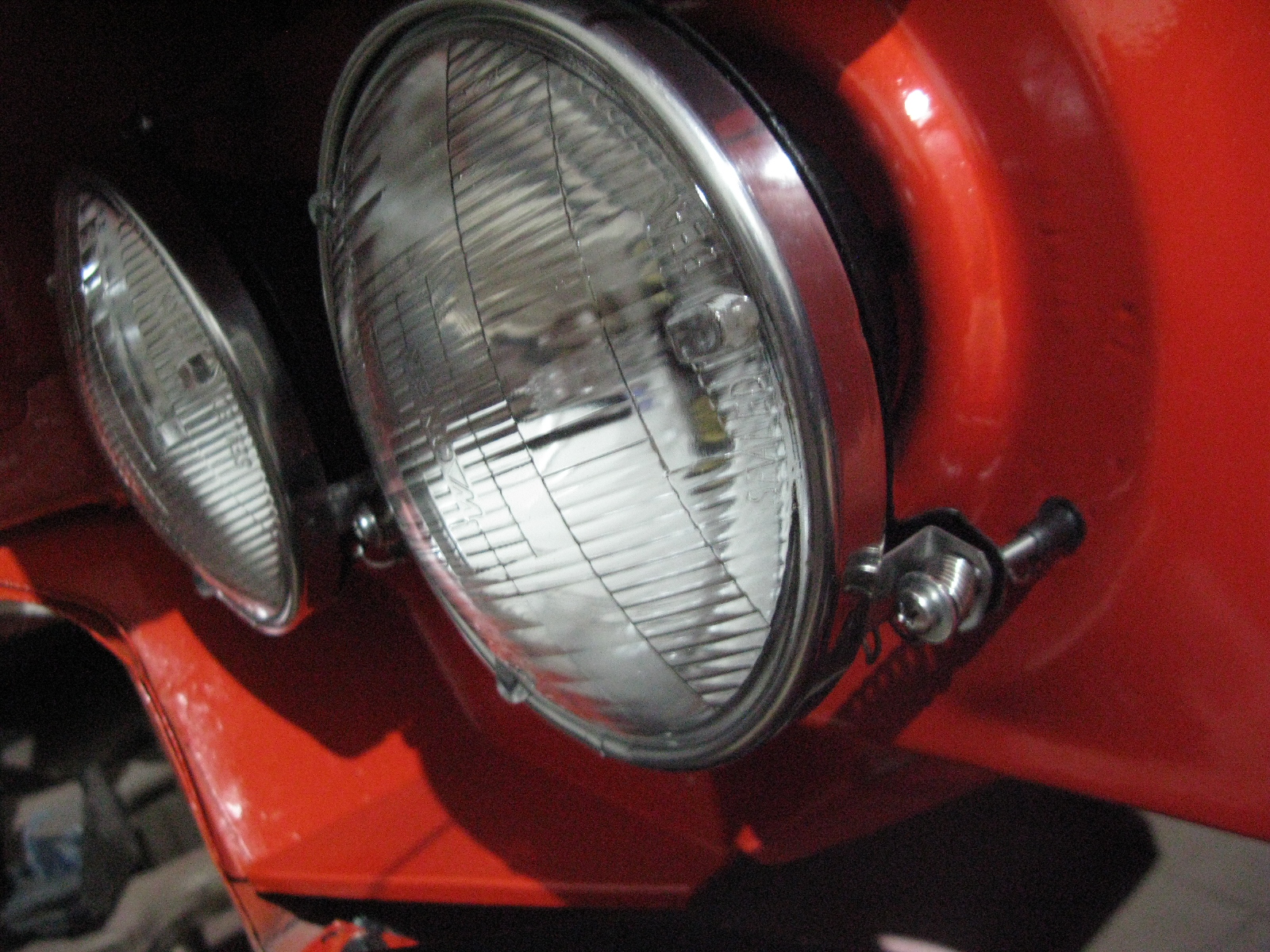

Monto i fanali originali..
|
|
...con anche le molle e i regolatori di altezza nuovi.
|
|
Almeno il muso ha ripreso forma !
|
|

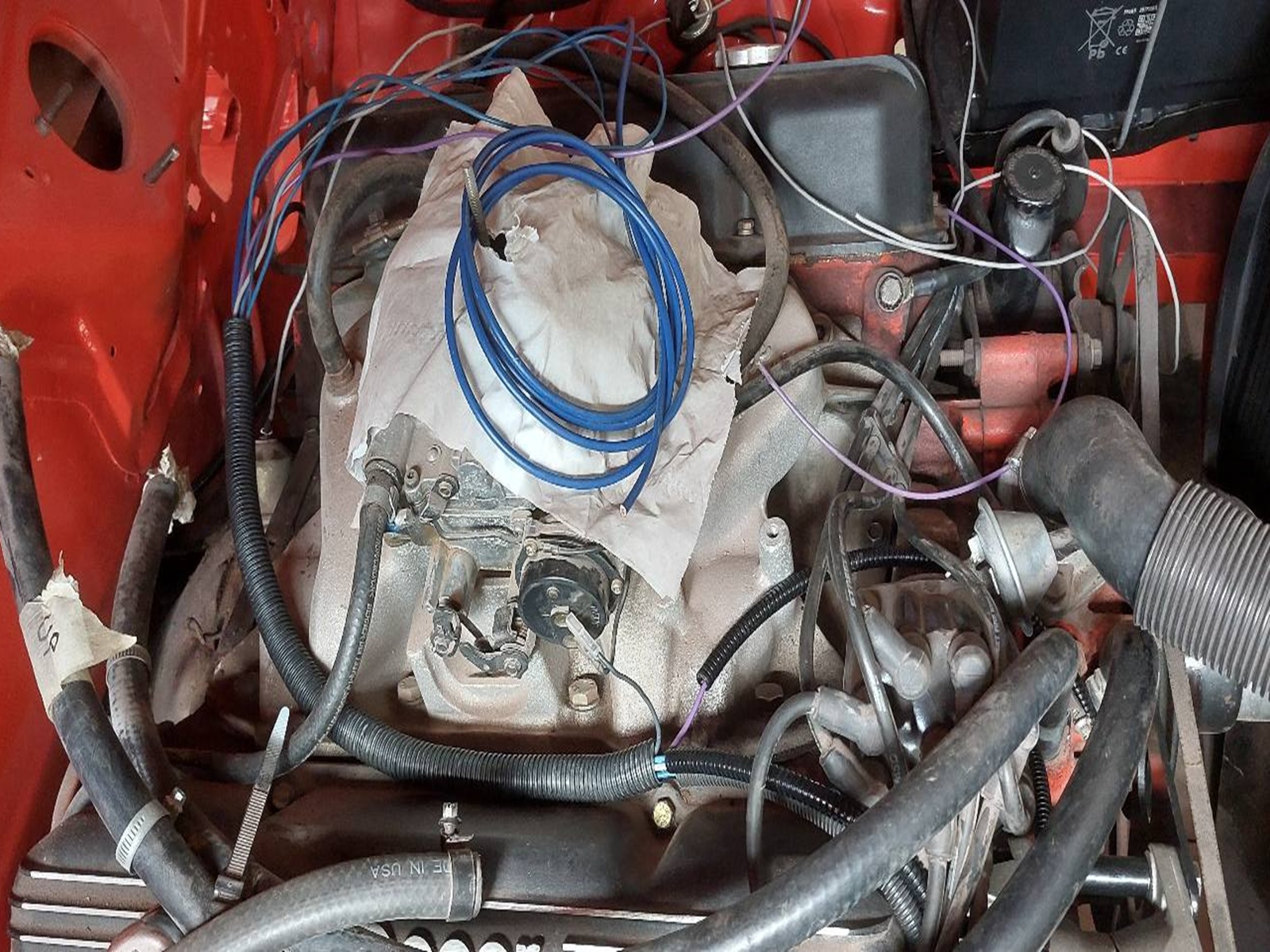

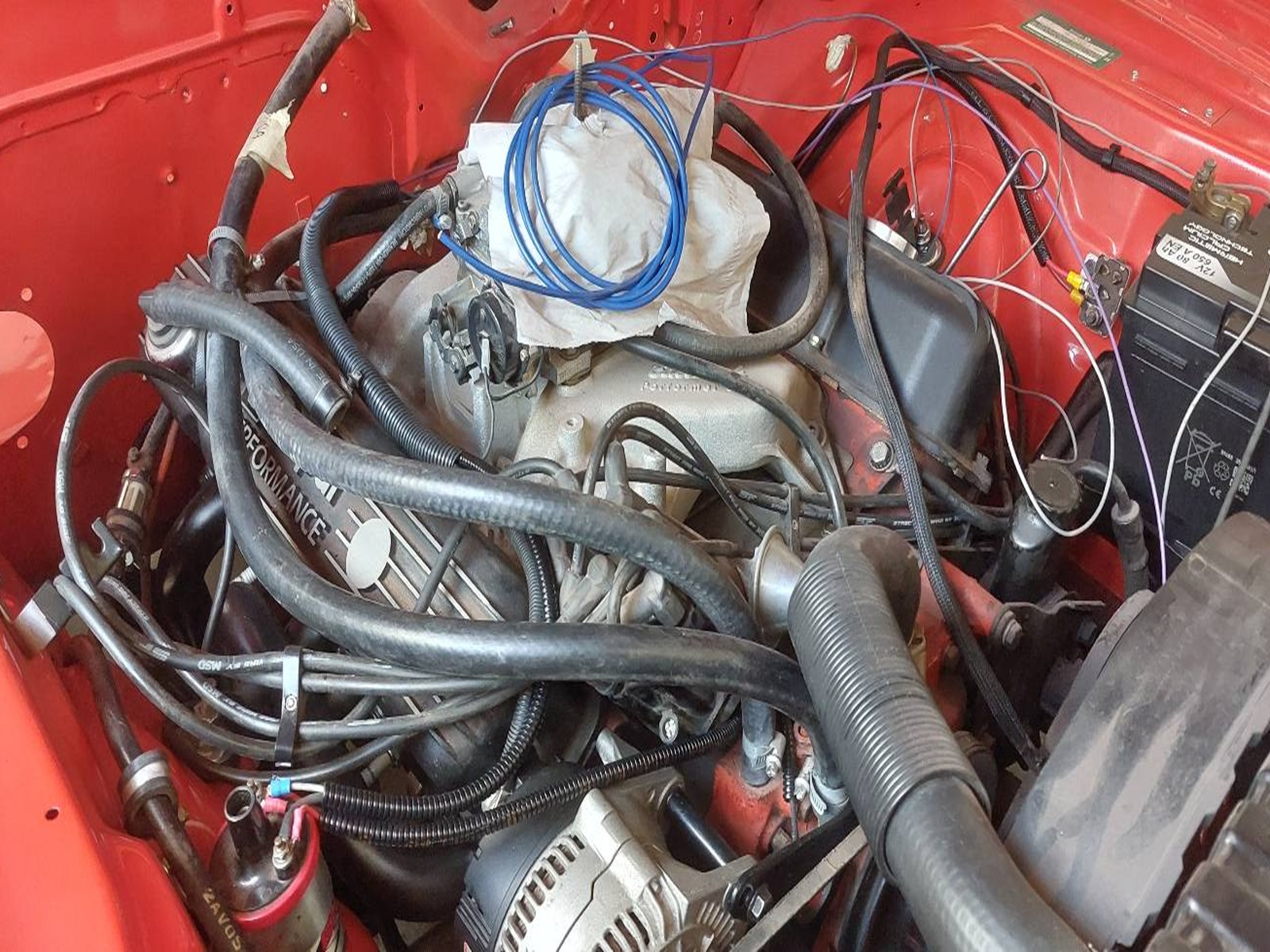

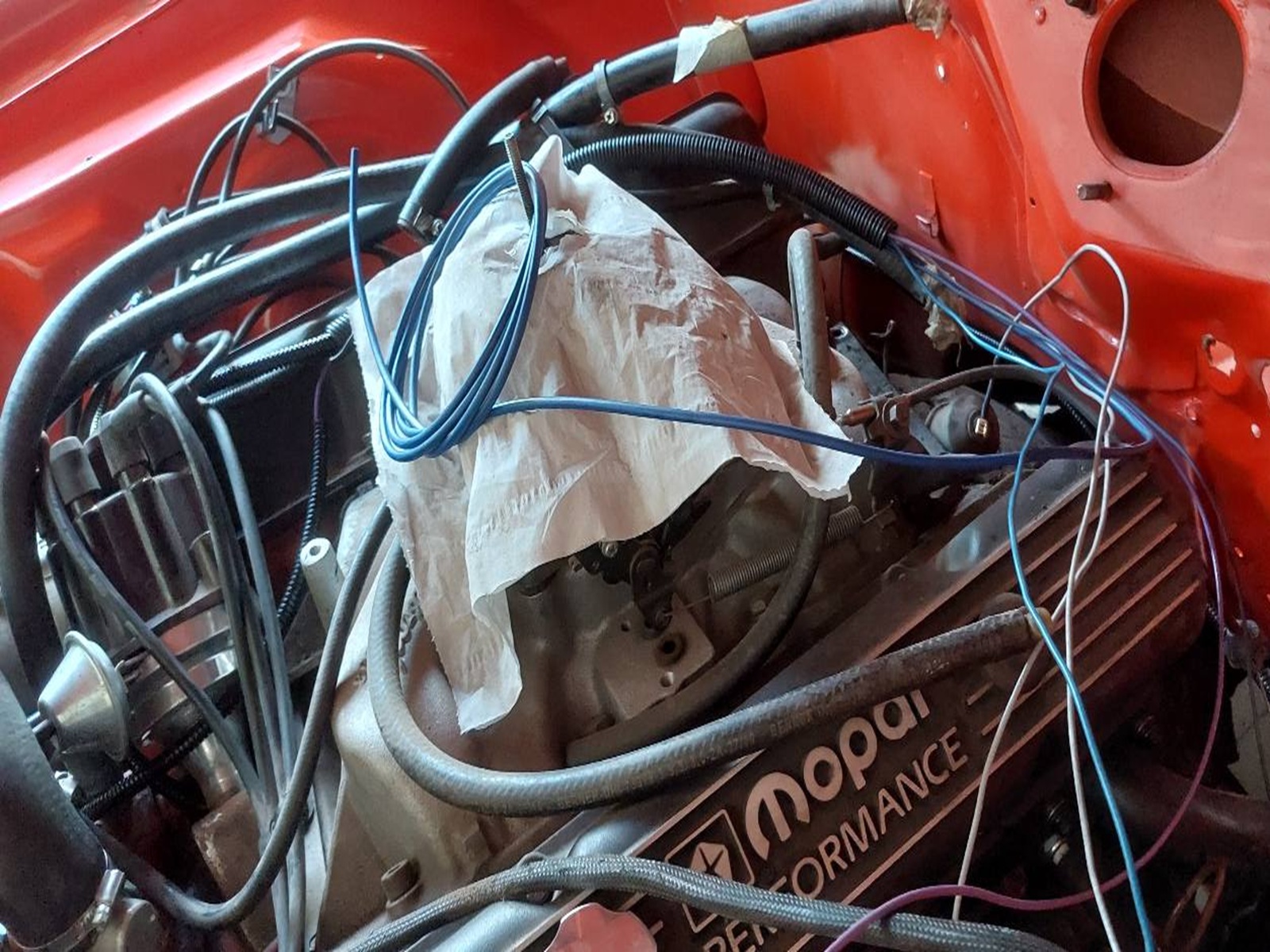

Ora passo al vano motore..
|
|
..ripristino i collegamenti all'alternatore e bobina
protetti da corrugato tagliato verticalmente, cosi'
si possono ispezionare ed aventualmente aggiungere
cavi se occorre!
|
|
Ora guardo e studio i passaggi come da origine..
|
|
...intanto riposiziono i cavi delle frecce laterali:
ecco come doveva essere l'attacco in origine!
|
|

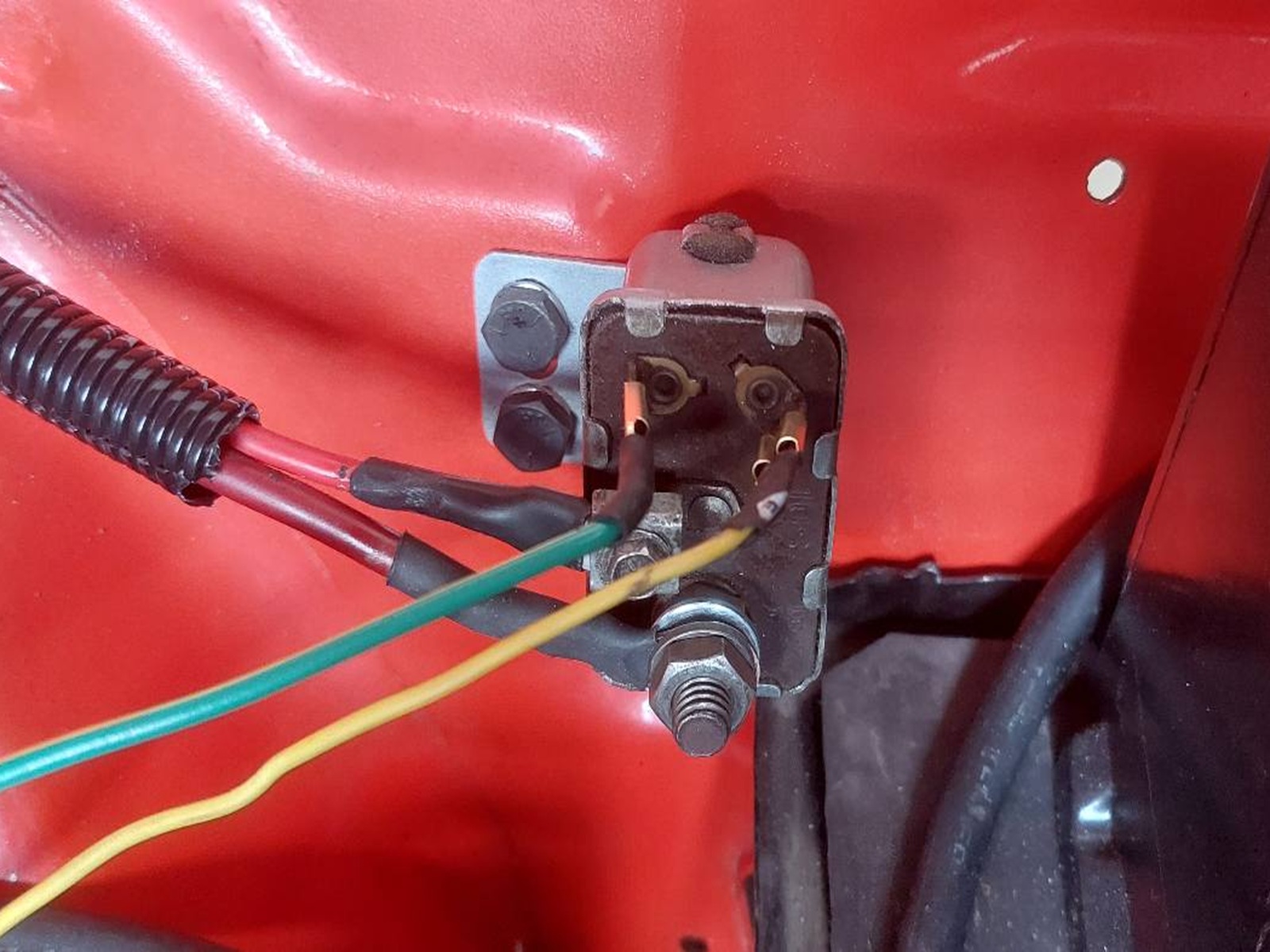

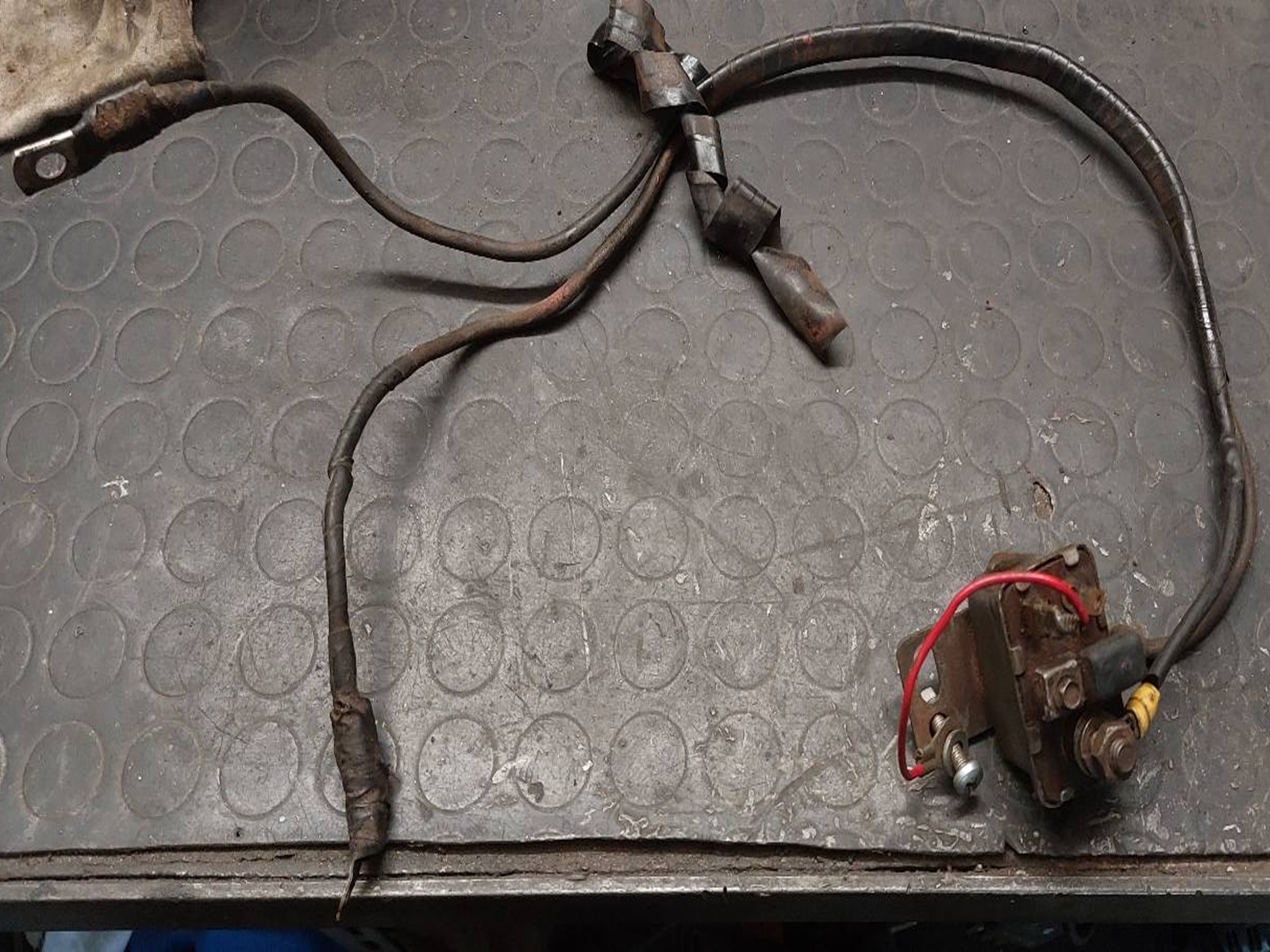

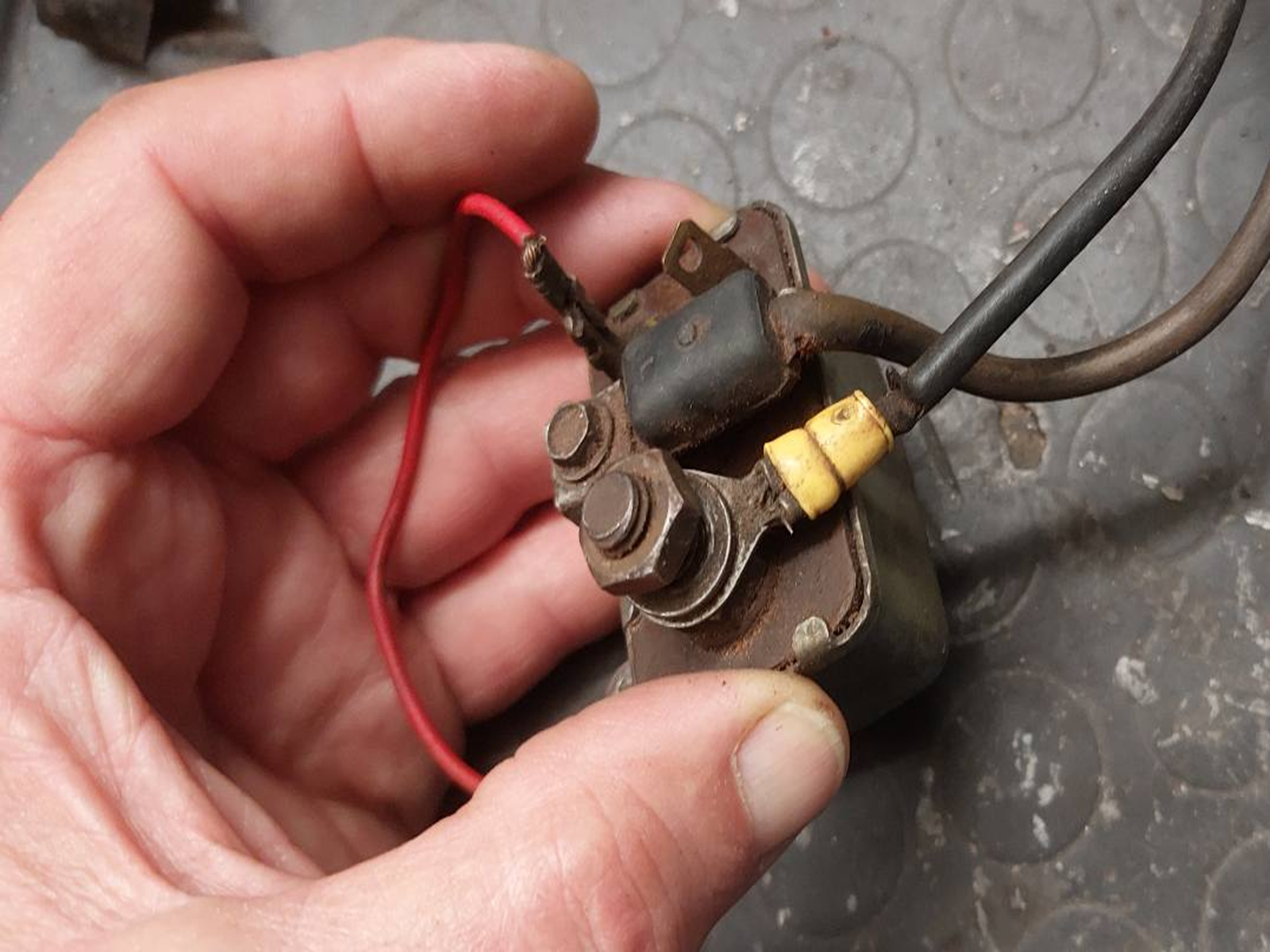

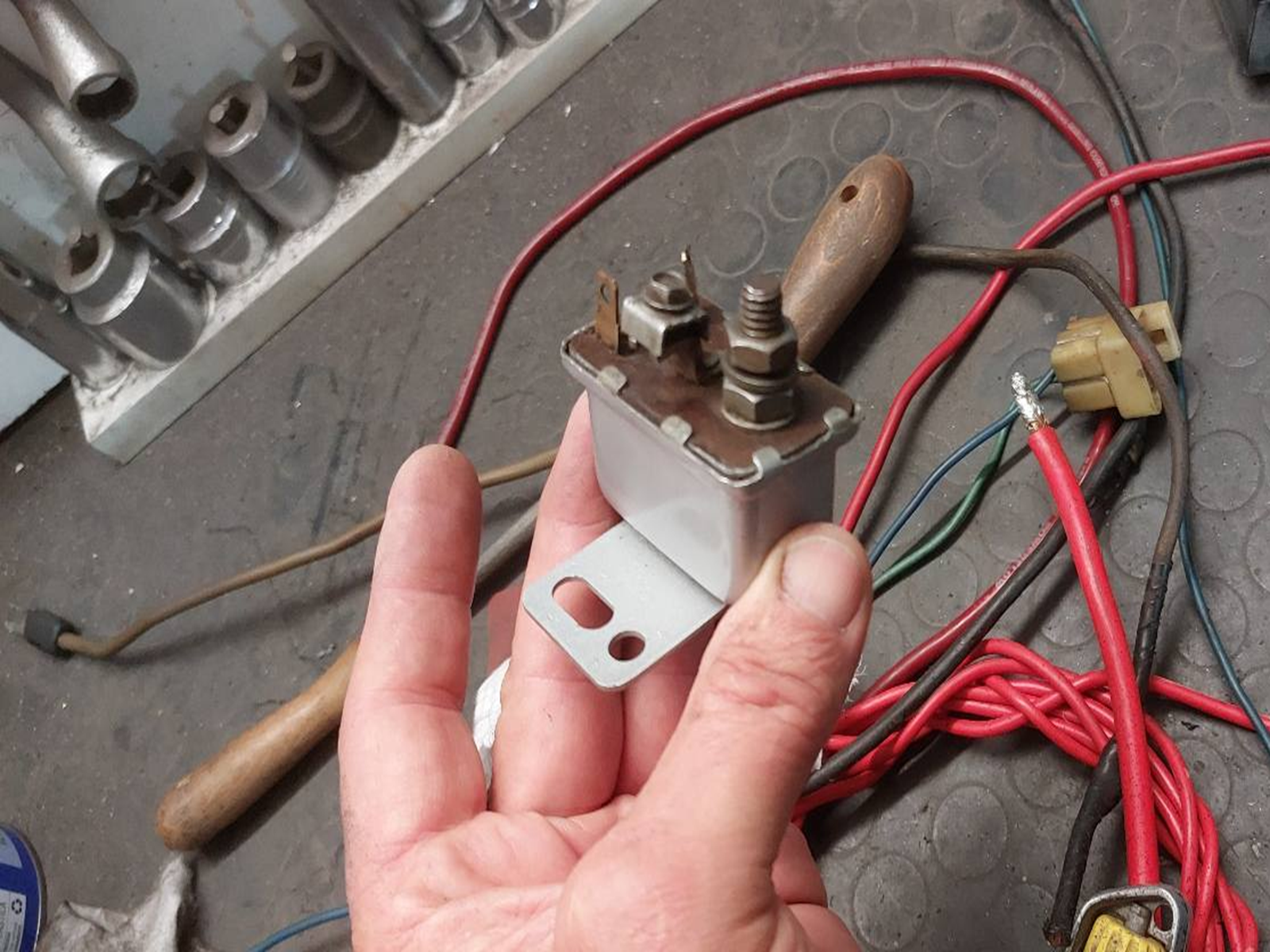

Passo al ripristino del relais per l'accensione e
consenso di corrente al motorino di avviamento..
|
|
...anche lui bisognoso di cure!
|
|
Soliti collegamenti blasfemi !!
|
|
Adesso e' decisamente meglio.
|
|
Mi viene anche un'idea, non so se in origine c'era...

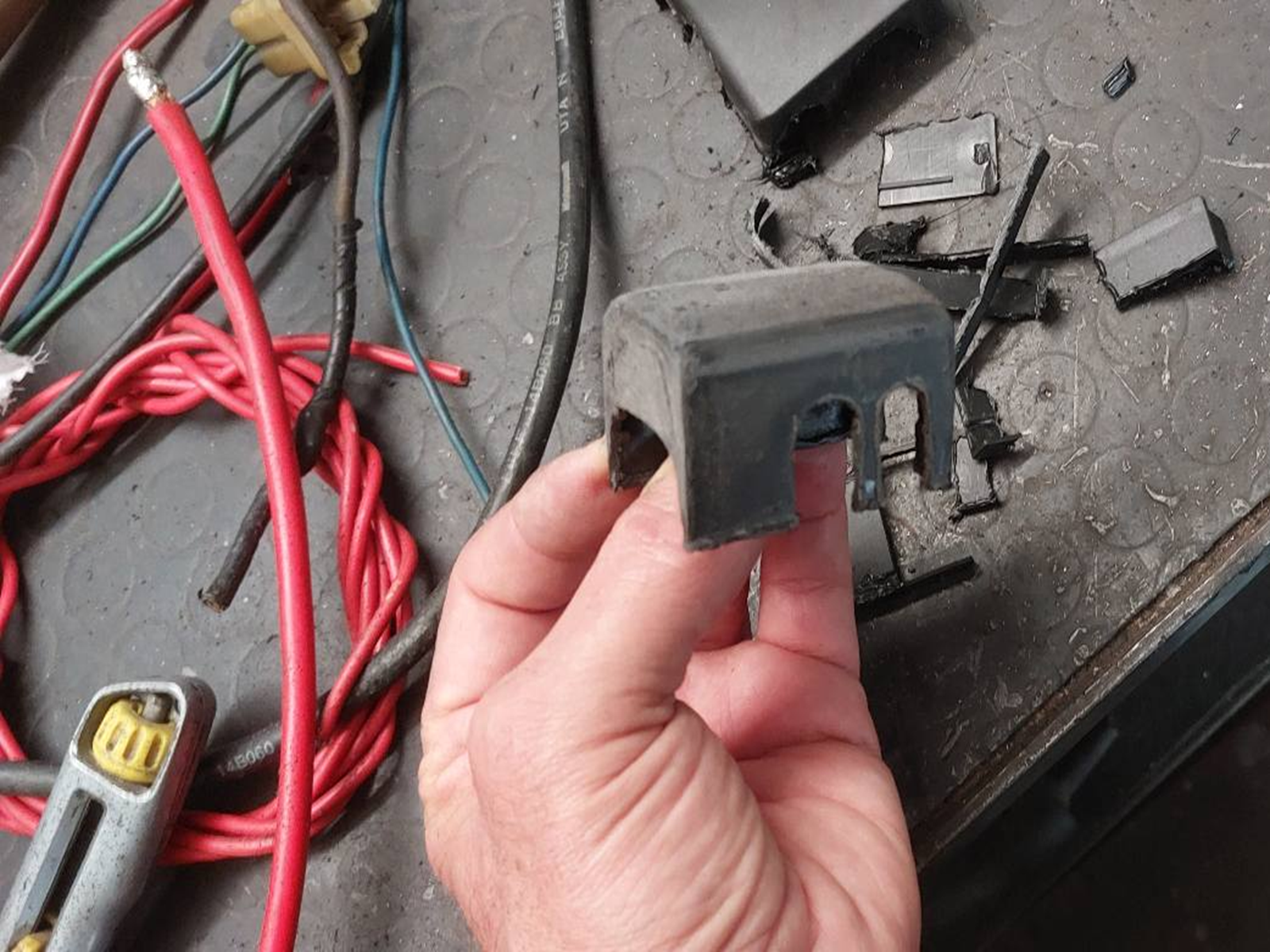

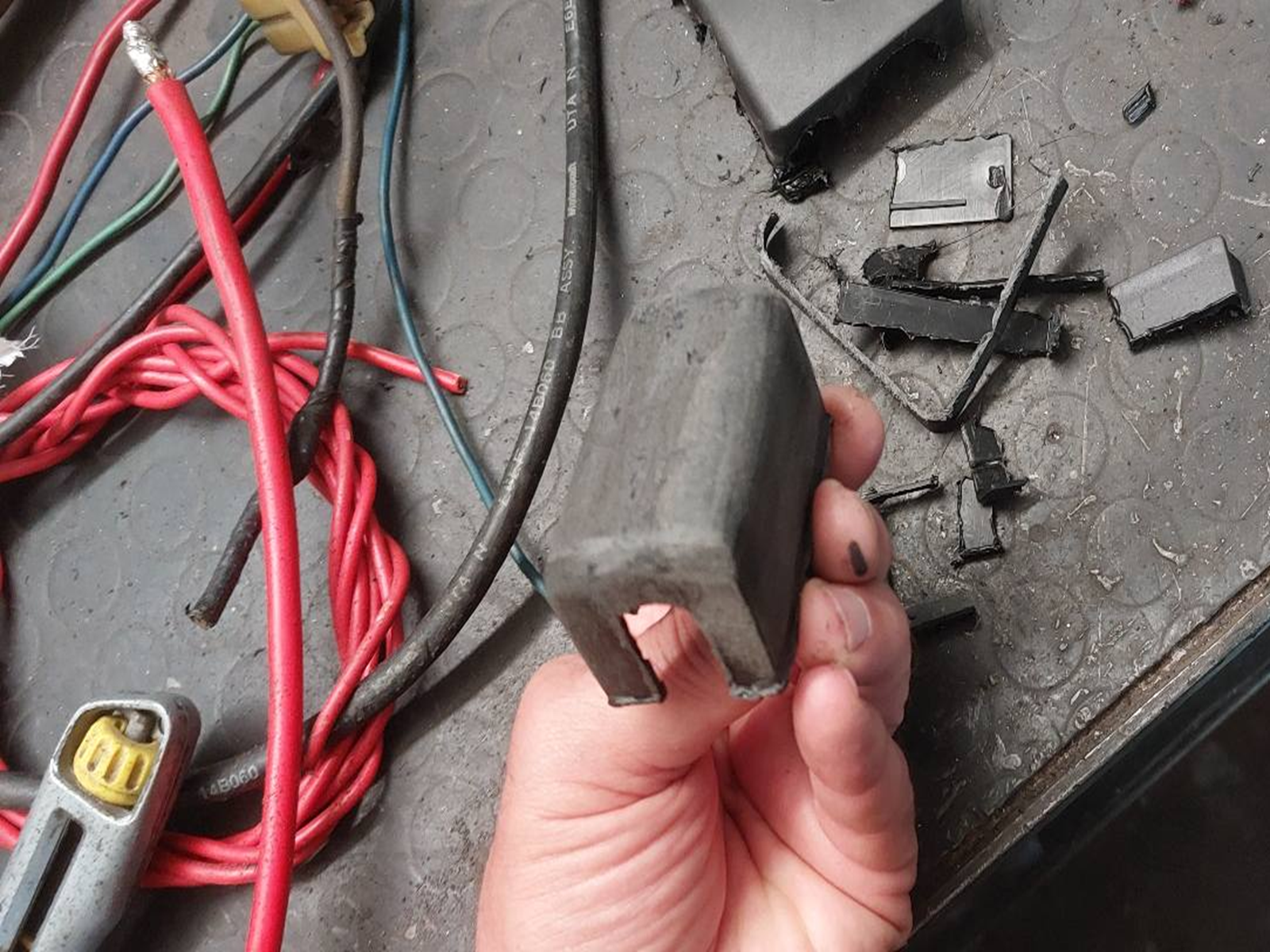

ma non credo! Creo una copertura in plastica da vecchie
protezioni dei poli di batteria, col mio fidato stagnatore
fondo, piego e costruisco l'involucro.
|
|
Fatto, non e' un capolavoro...
|
|
...ma e' pur sempre una protezione!
|
|
Eccolo posizionato..
|
|
..e verniciato e' anche piu' carino!
|
|
Rimonto sulla vettura nell'apposita posizione.
|
|

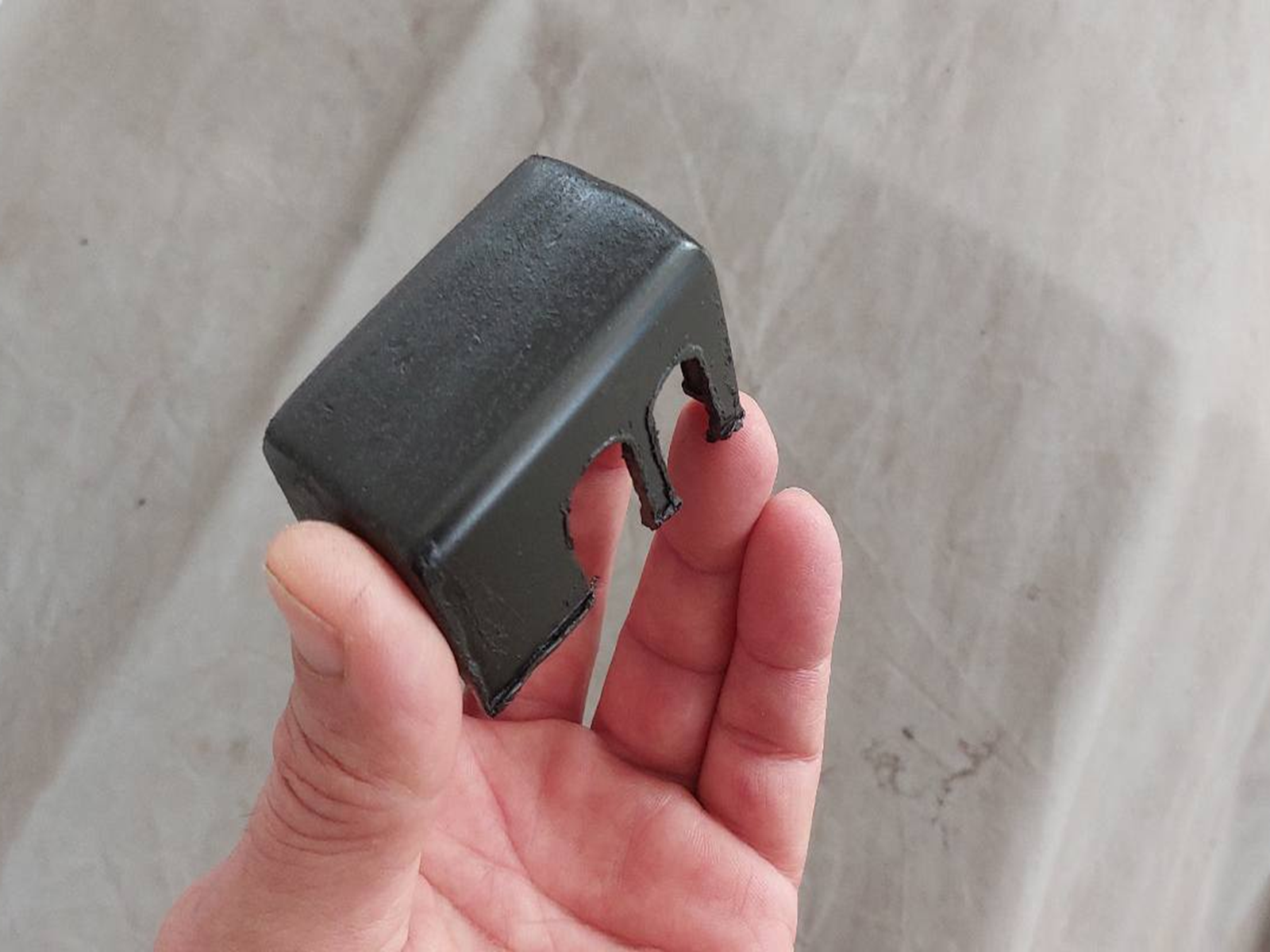

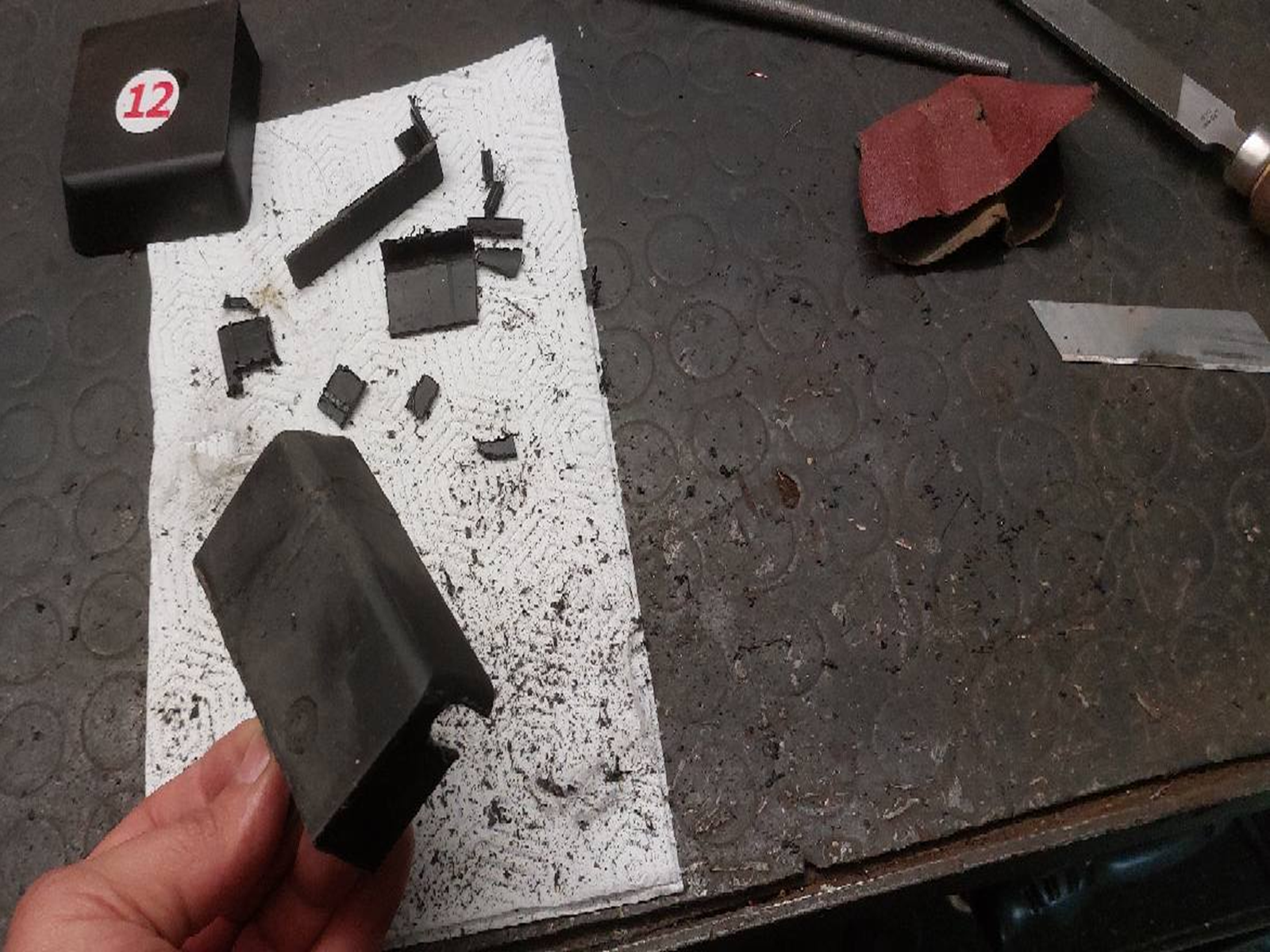

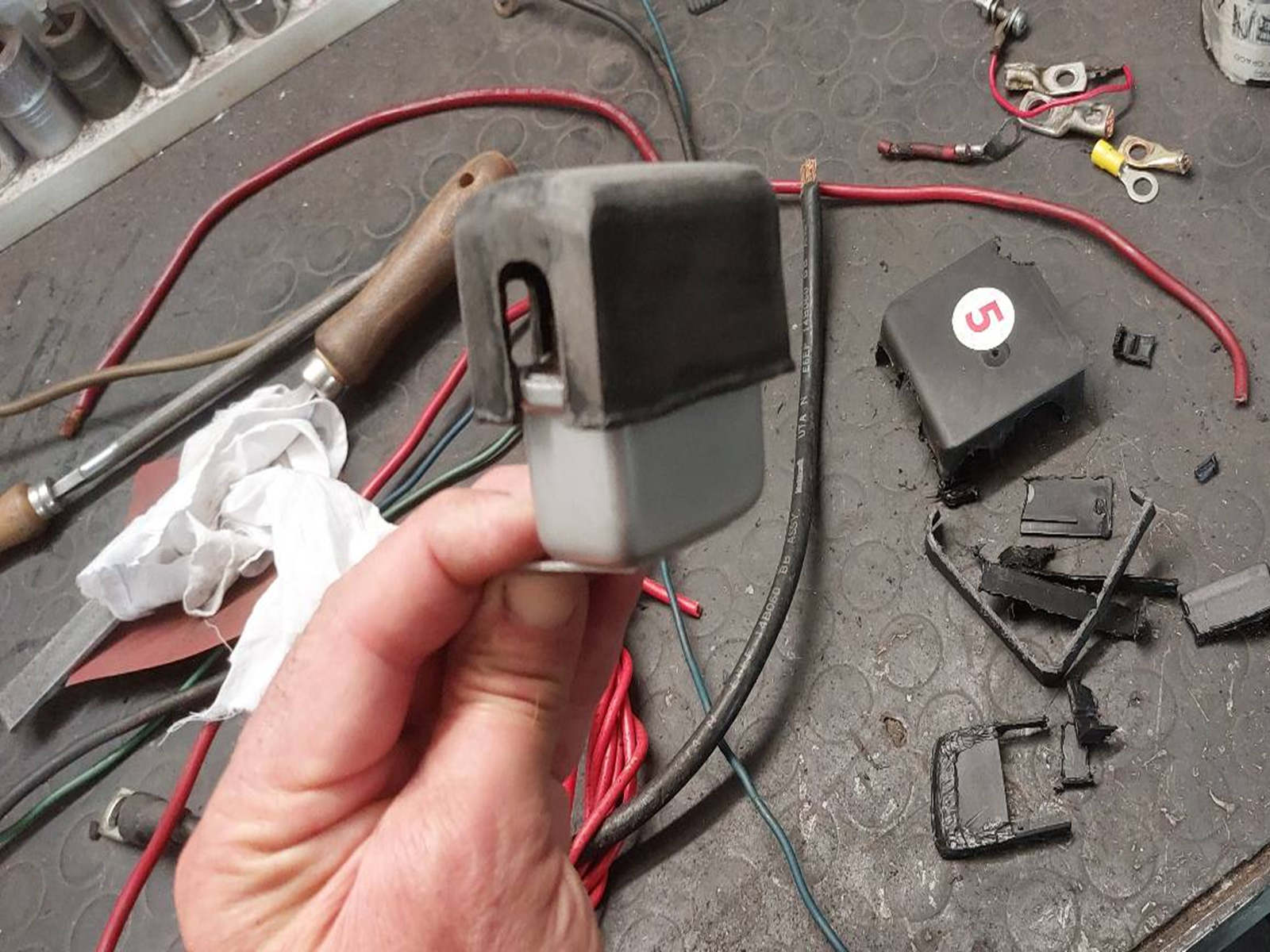

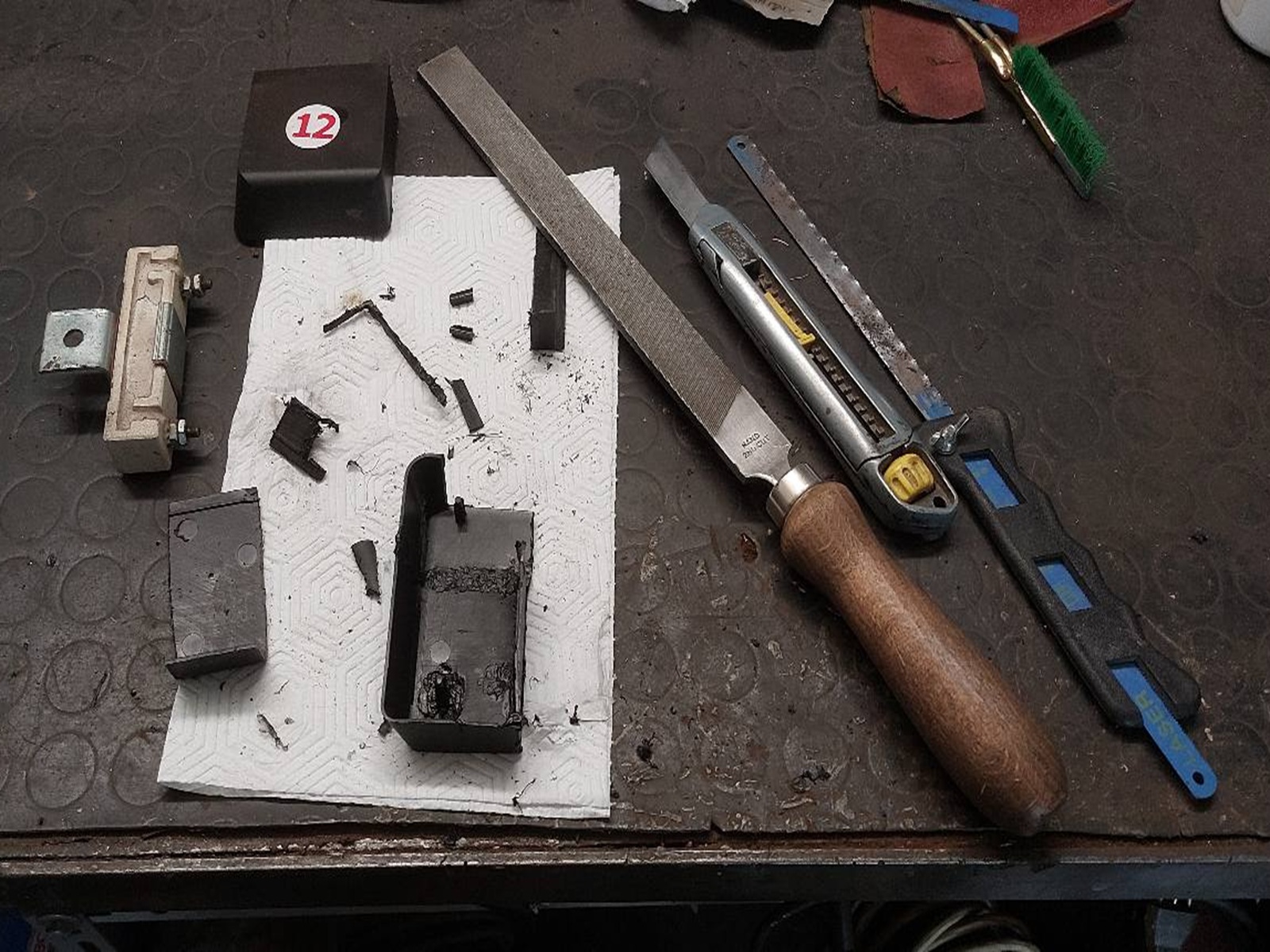

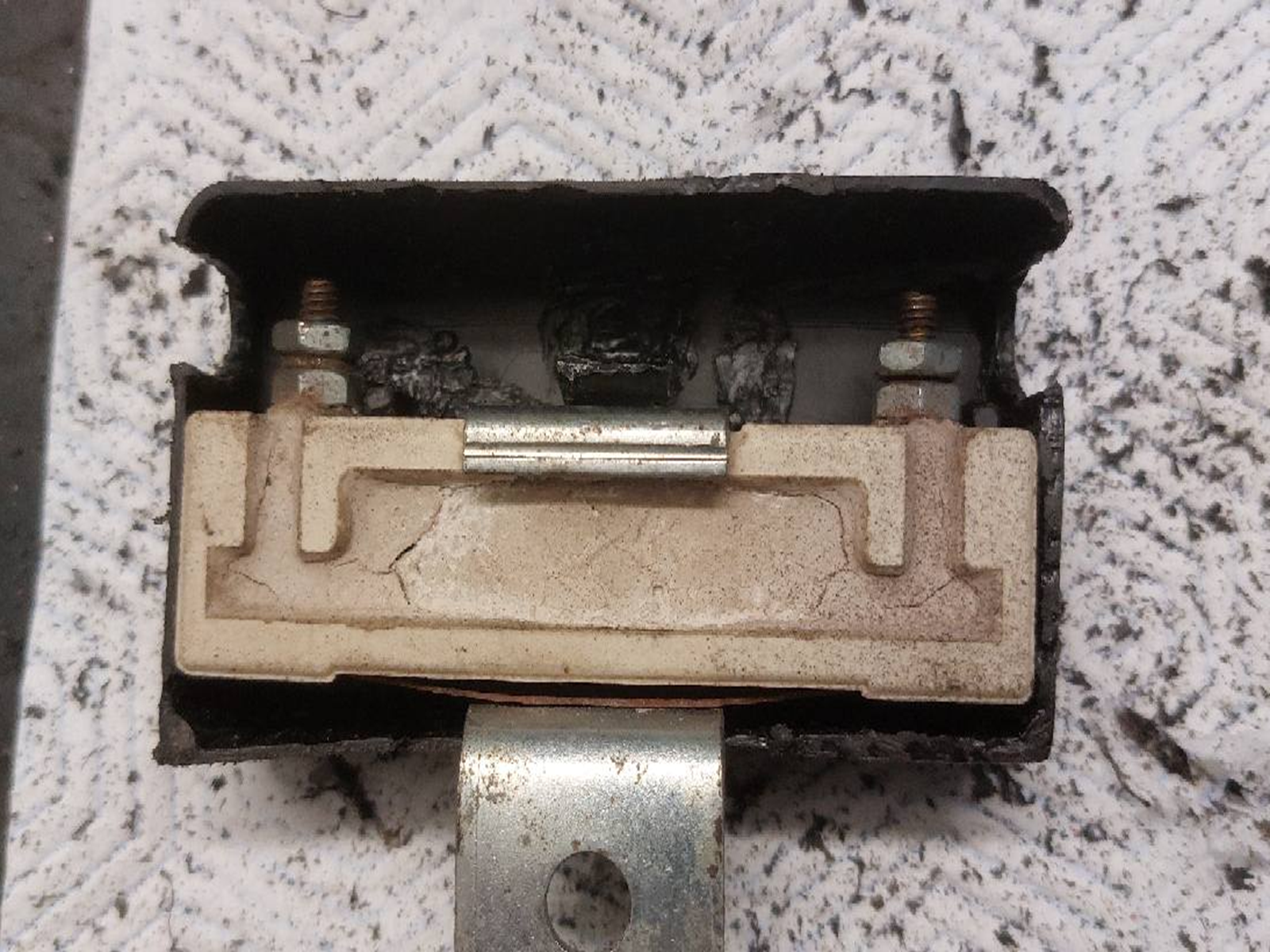

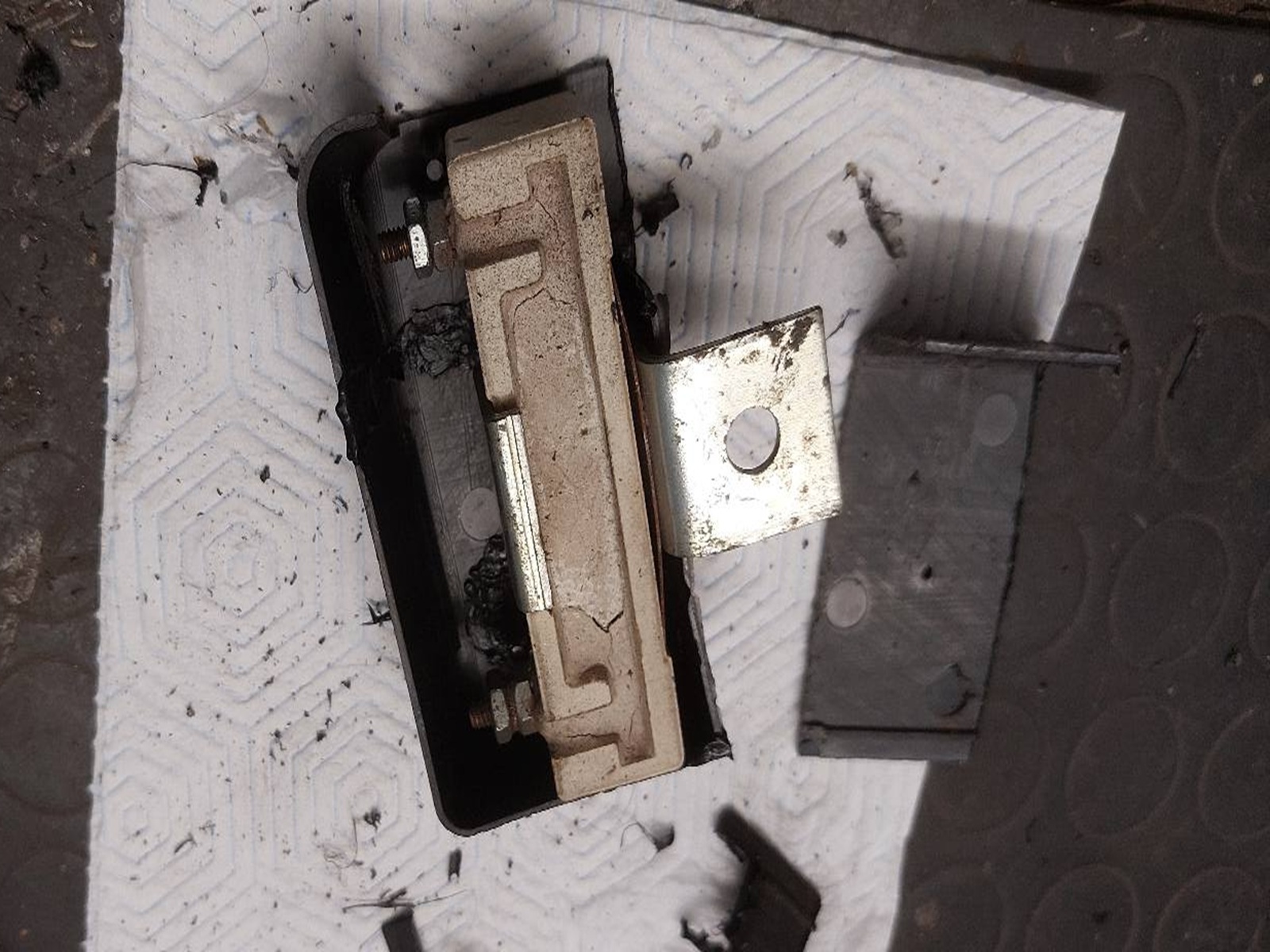

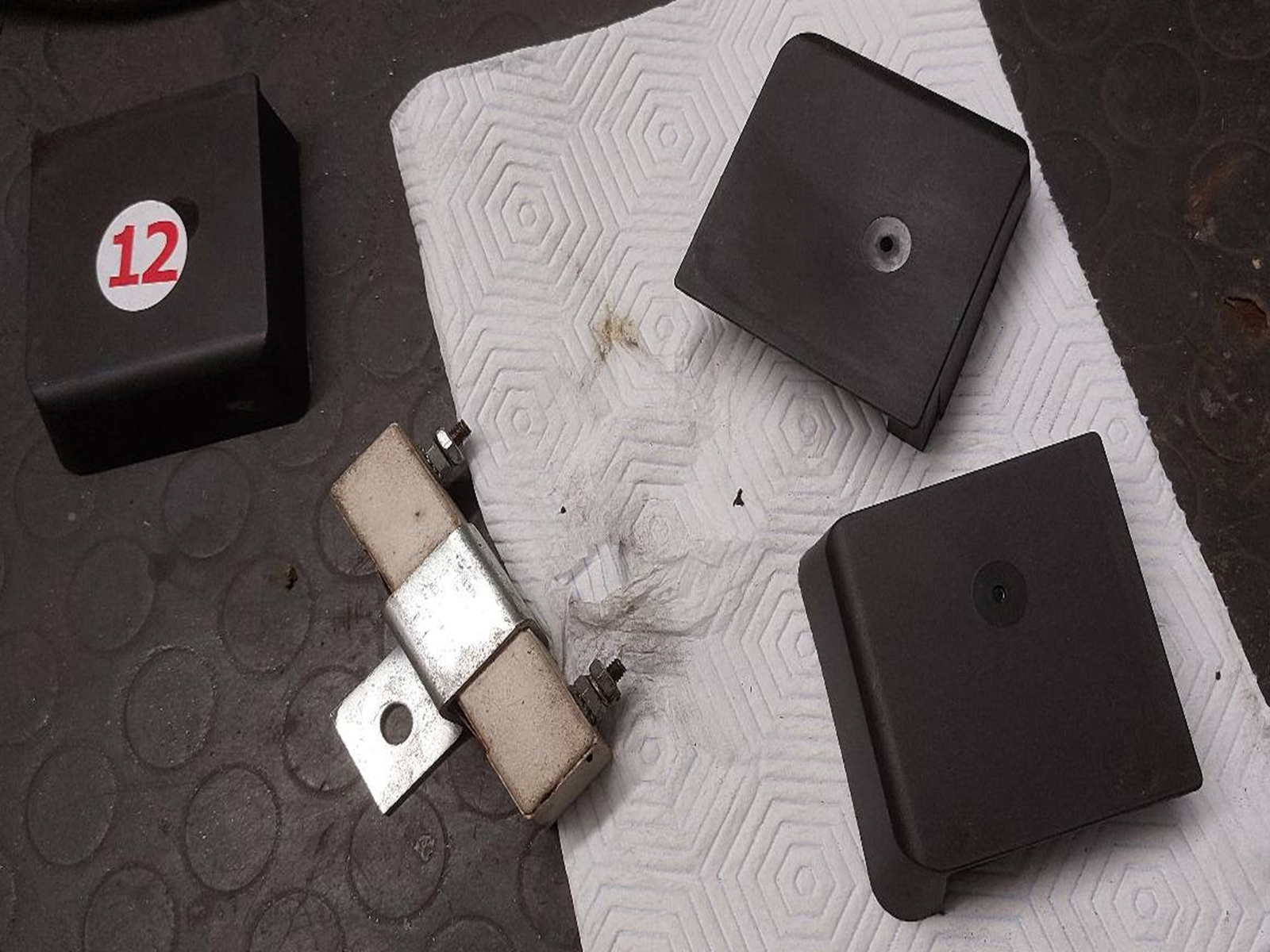

Adesso che ho preso la mano...creo anche
una copertura per la resistenza per limitare
i volts alla bobina.
|
|
Riprendo i miei attrezzi e lo stagnatore..
|
|
..occorre un po' di pazienza per non fondere
troppo la plastica.. altrimenti e' tutto da rifare!
|
|
Ormai ci sono..
|
|
...e' nato !
|
|

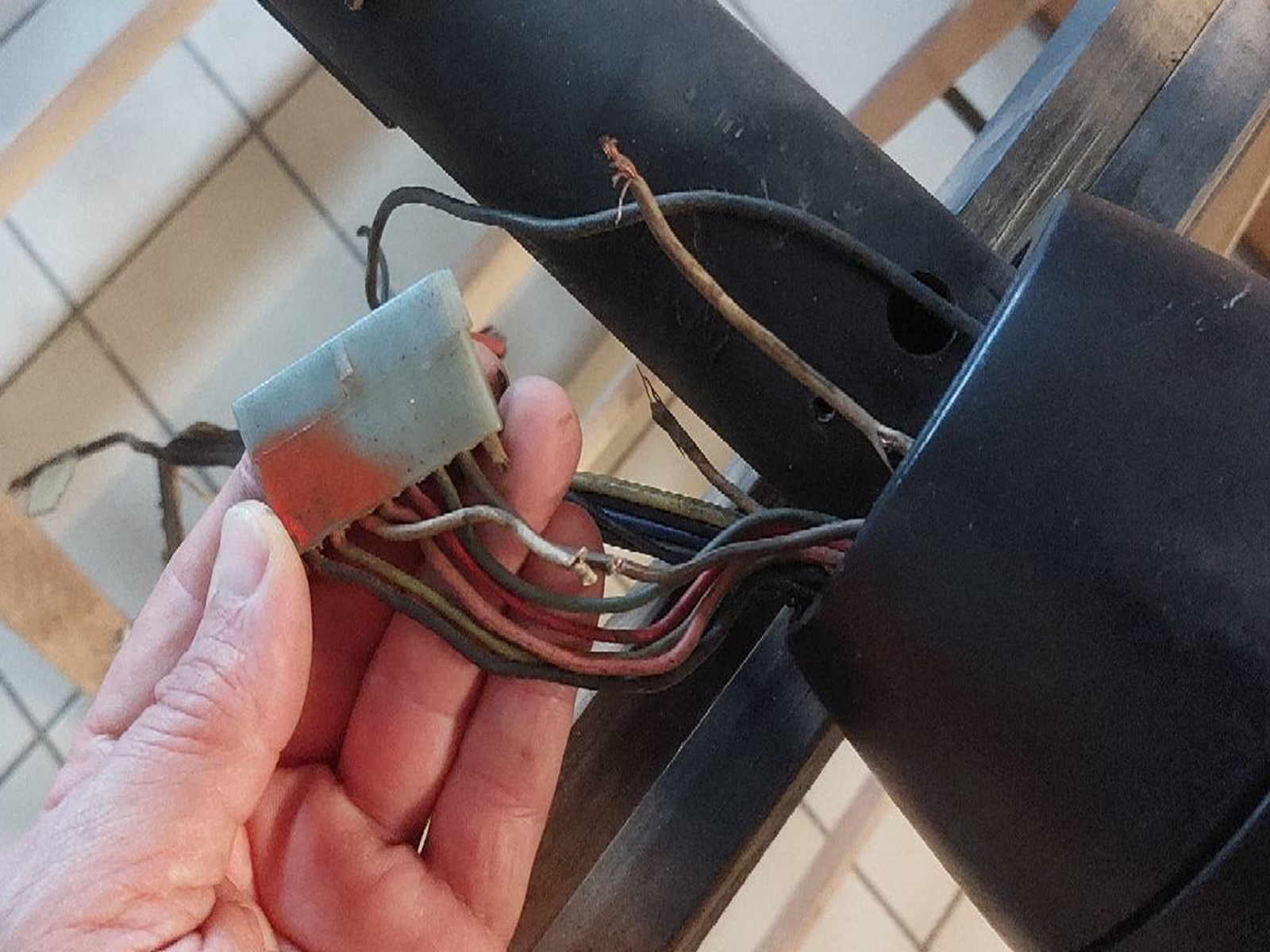

Passo alla colonna della sterzo..
|
|

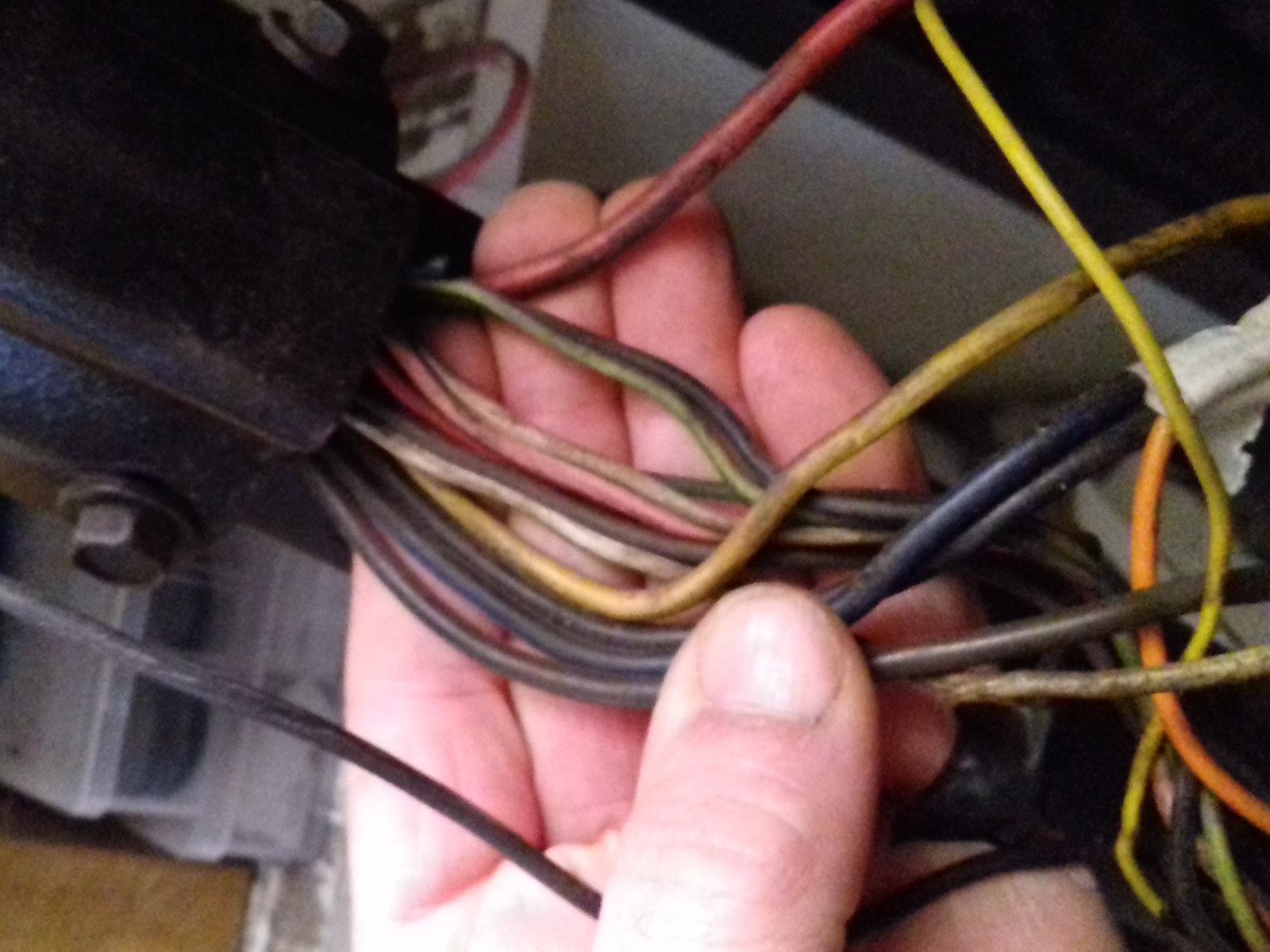

...solita situazione disperata!
|
|
Ponticelli improvvisati..
|
|
...fili recisi, altri aggiunti..
|
|
...pure un relais aggiunto per fare funzionare
il clacson...ma c'e' gia' il suo originale sulla
scatola centrale di derivazione!
|
|

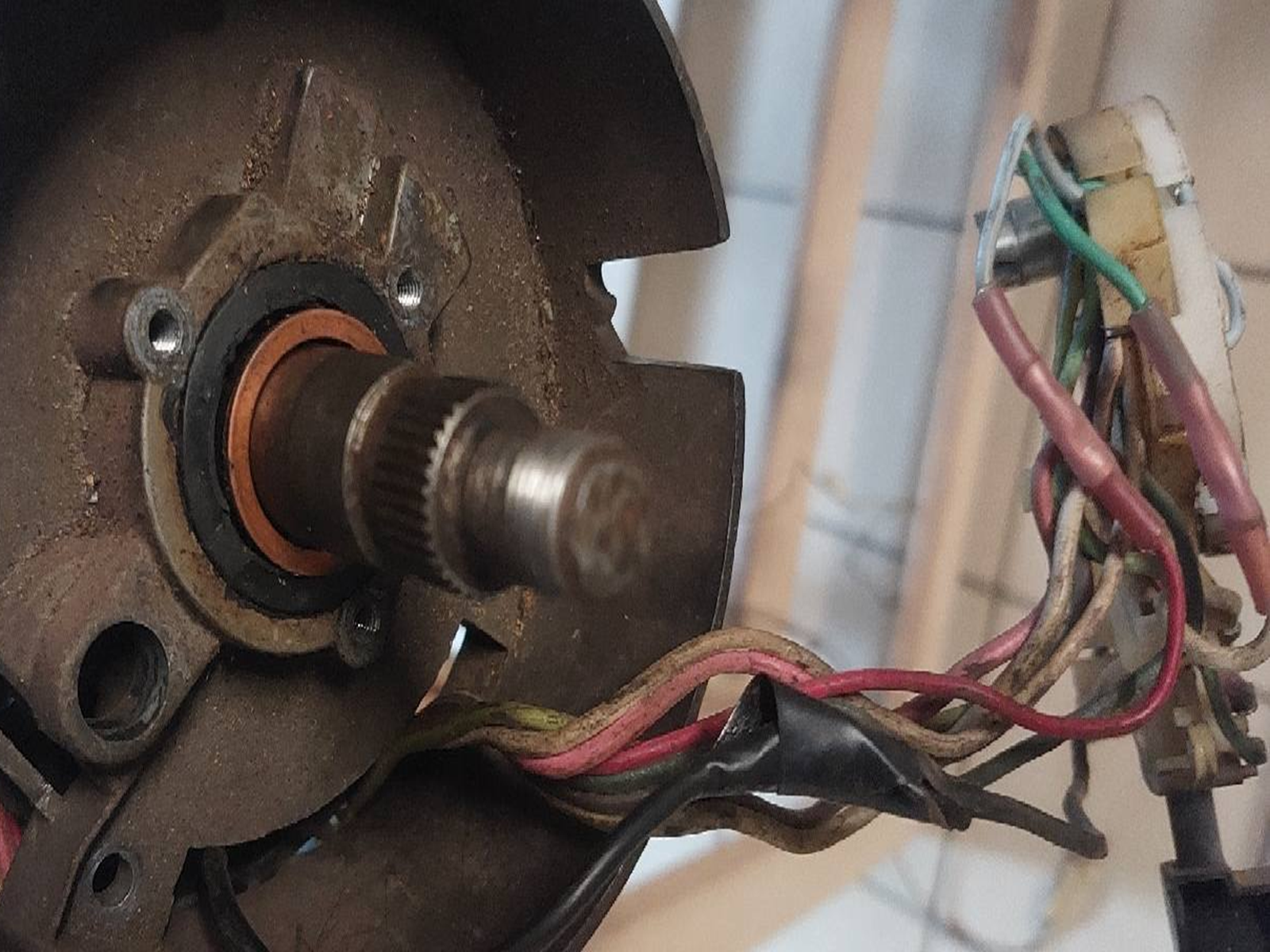

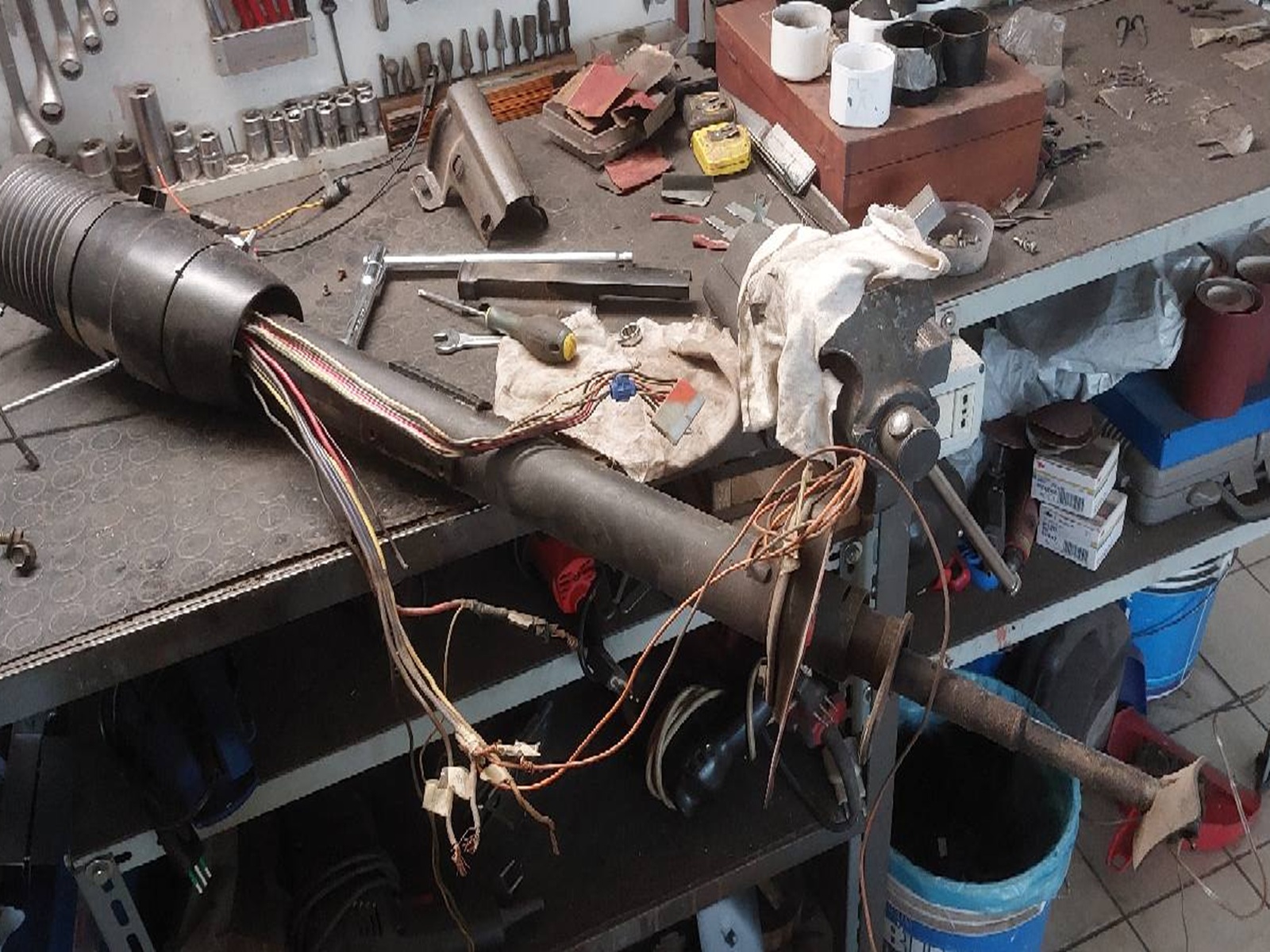

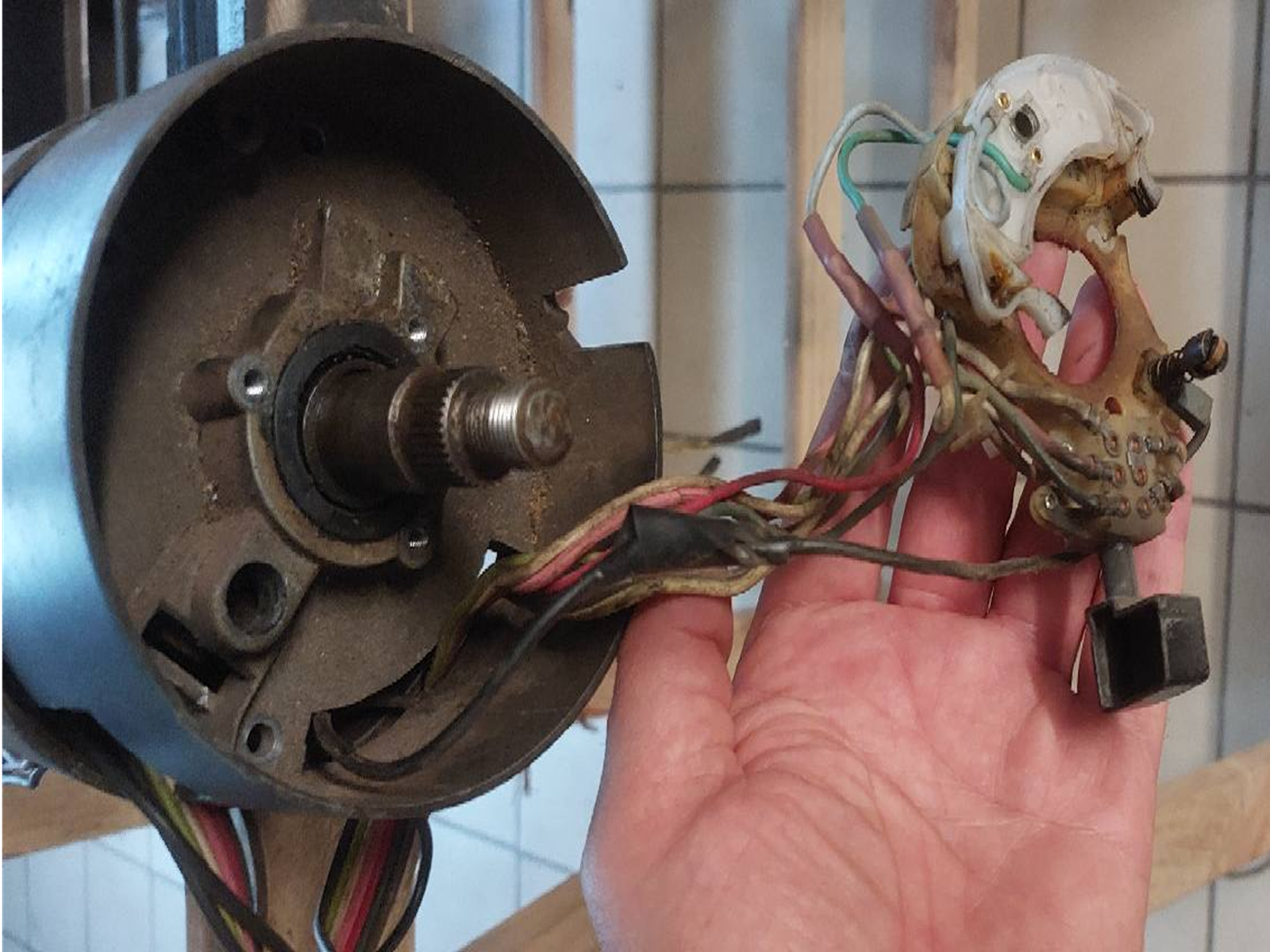

Apro la colonna per vedere lo stato al suo interno..
|
|
..cerco di capire se i fili si possono salvare..
|
|
..adesso smonto tutto e verifico anche il
piatto per l'attivazione delle frecce..
|
|
..ok ! Butto anche questo e lo compro nuovo!
|
|

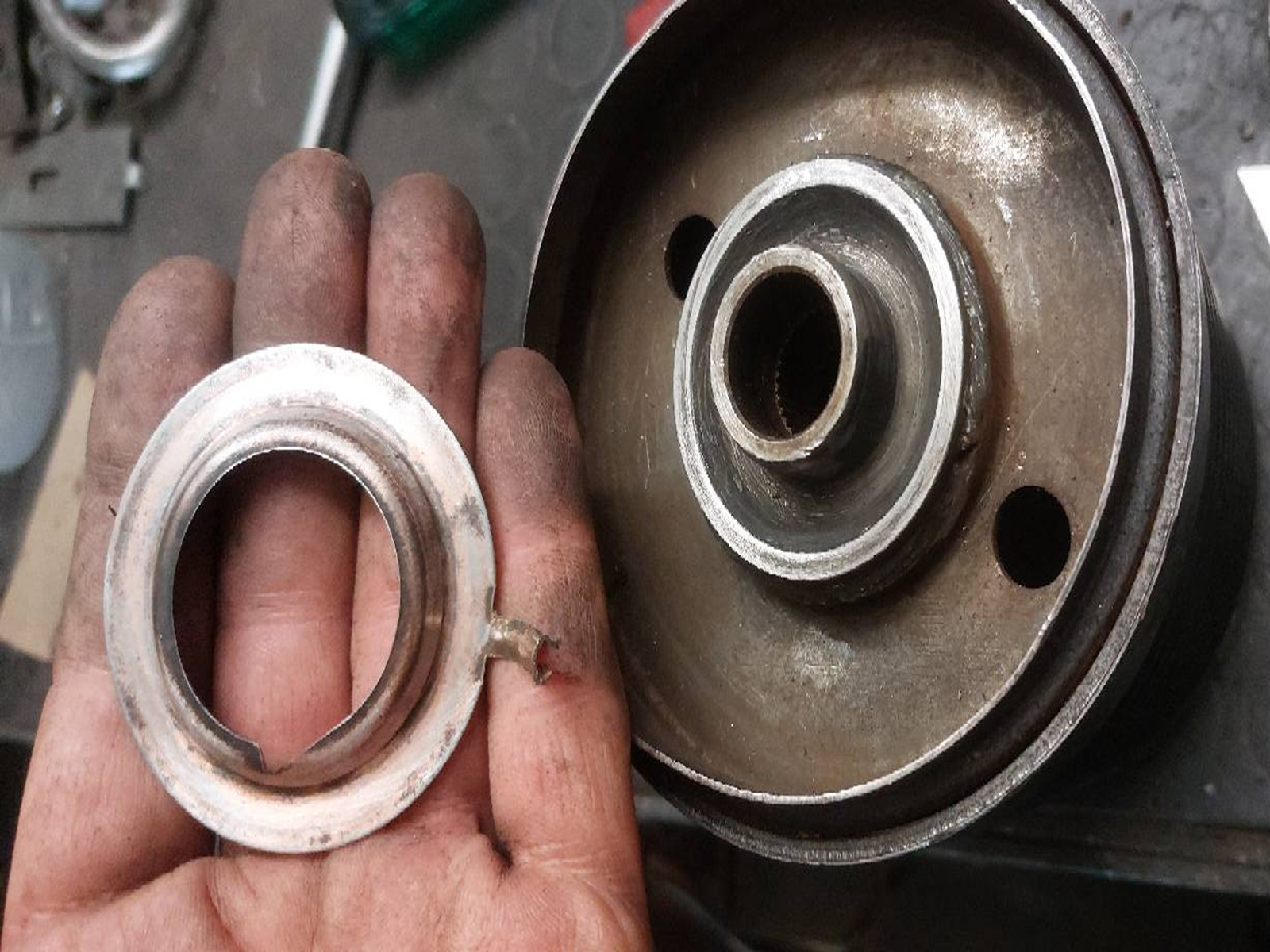

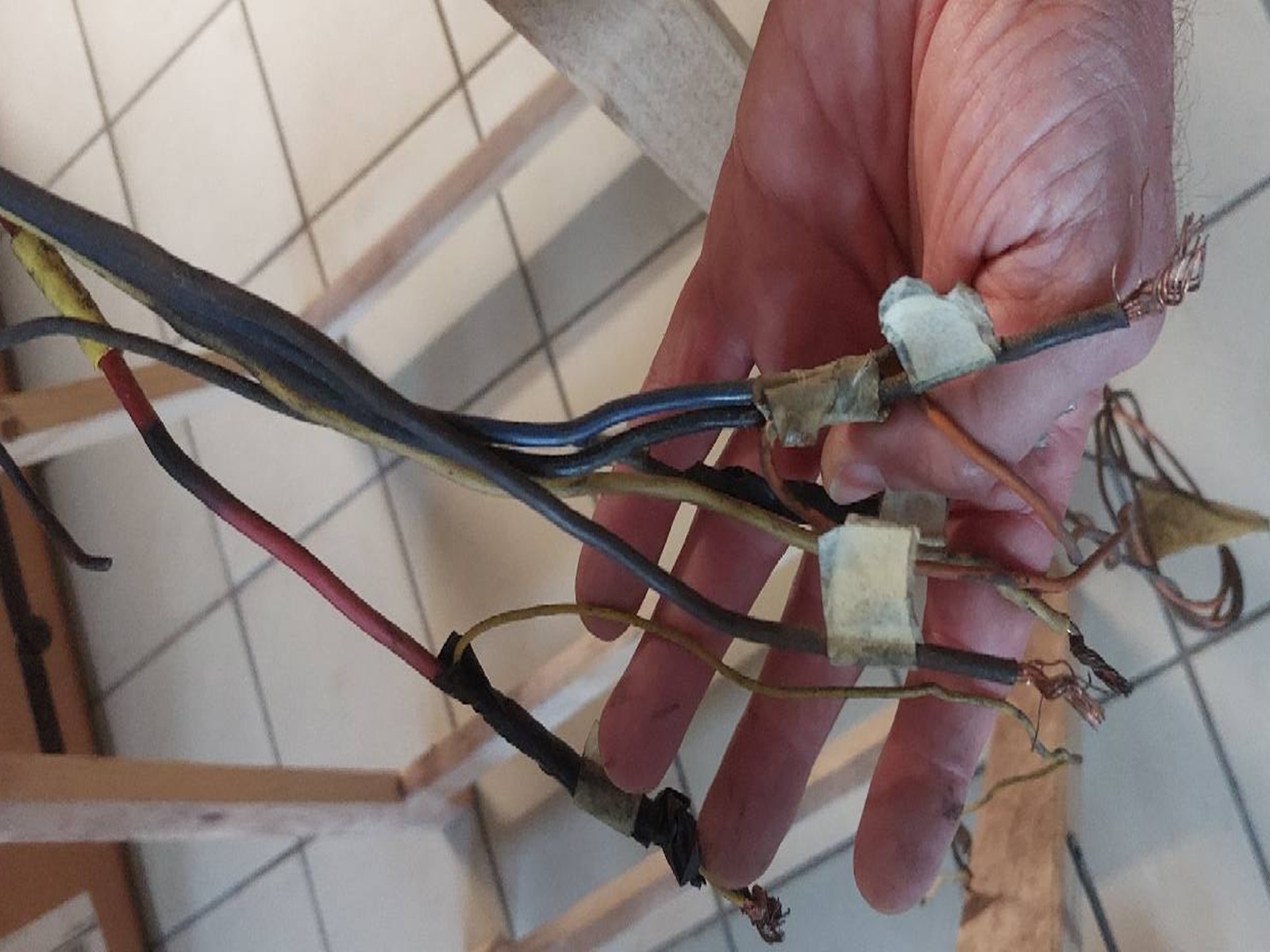

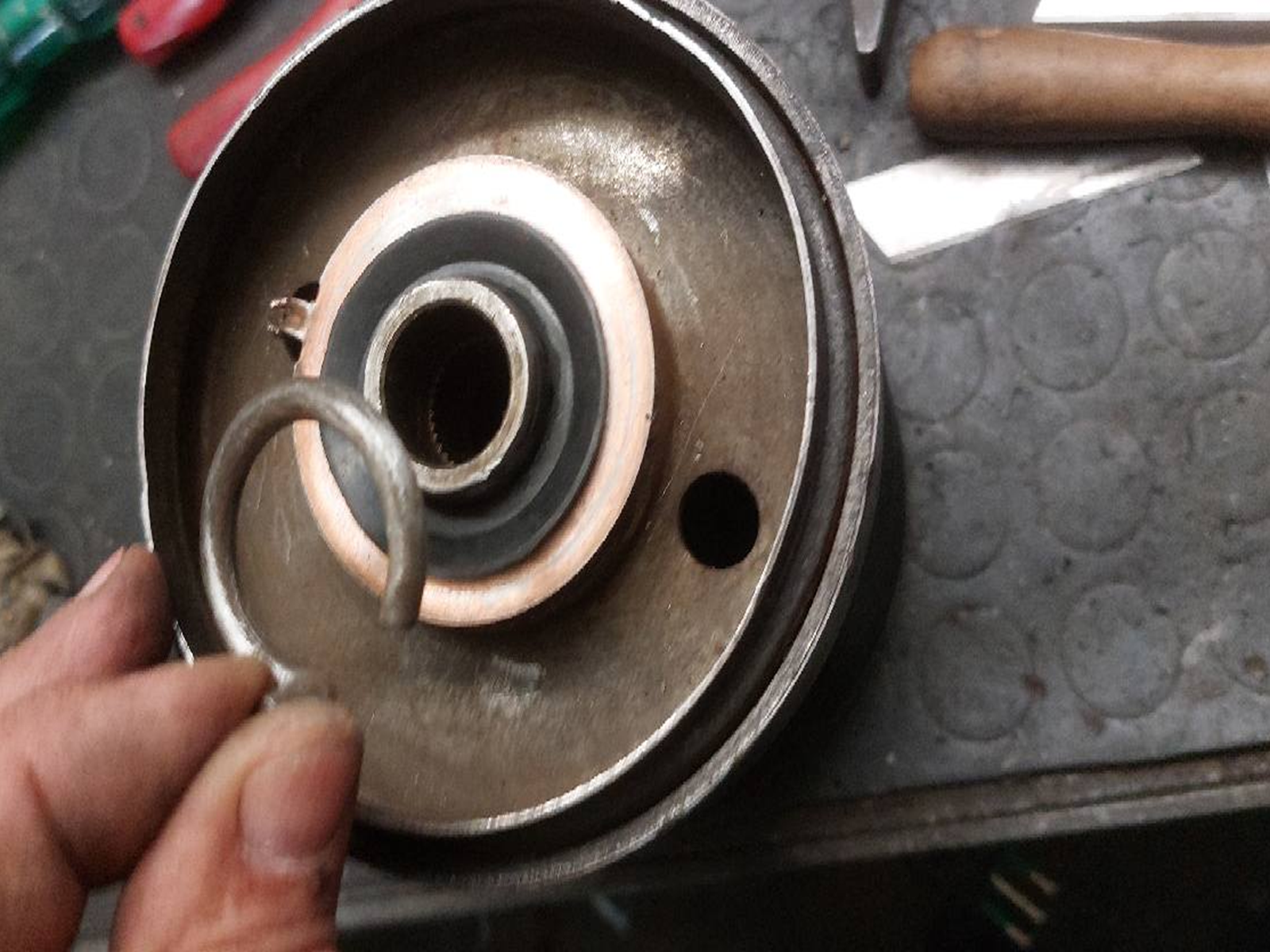

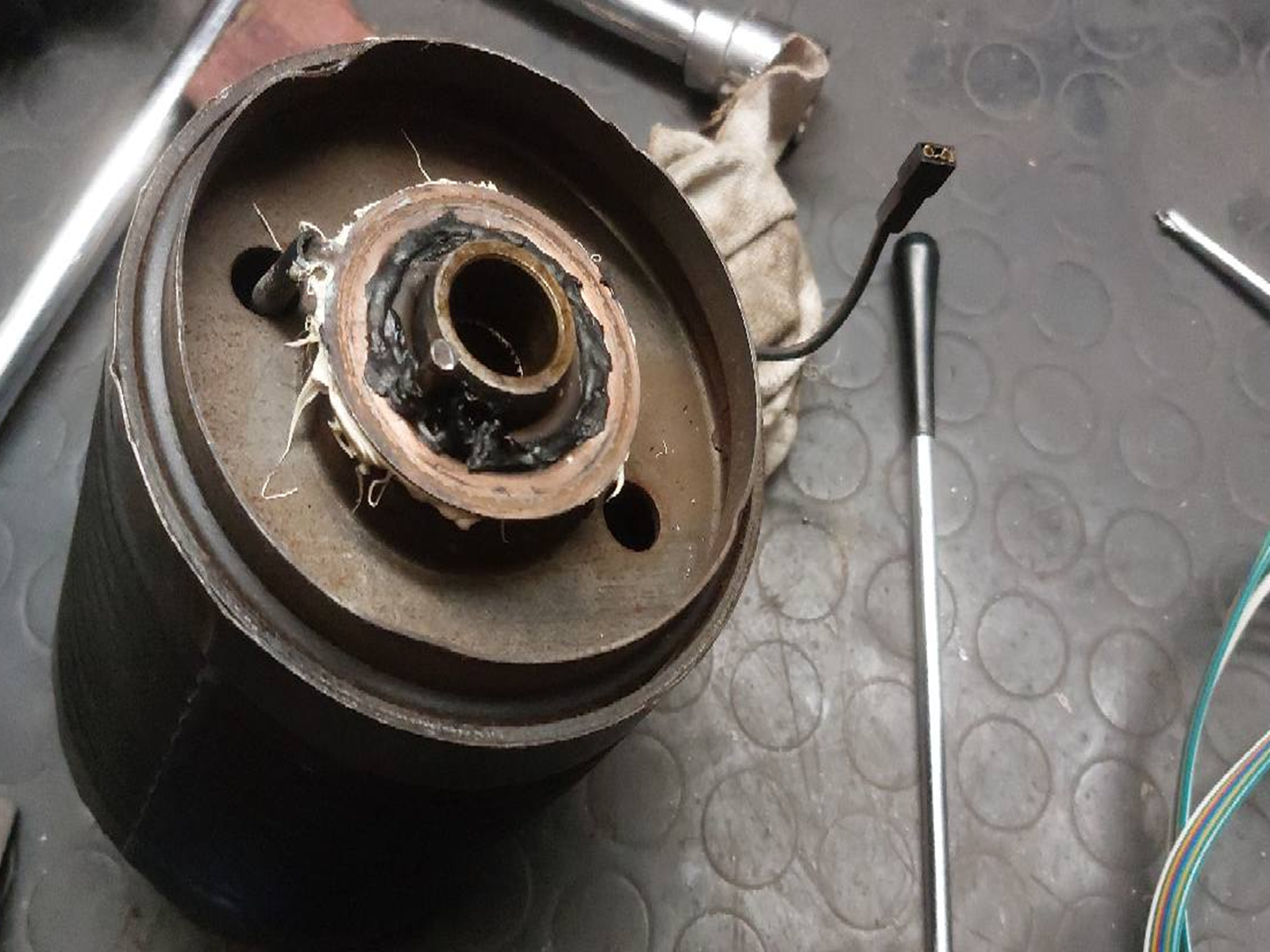

Wow ! capolavoro per sistemare la ghiera di contatto
per il clacson !
|
|

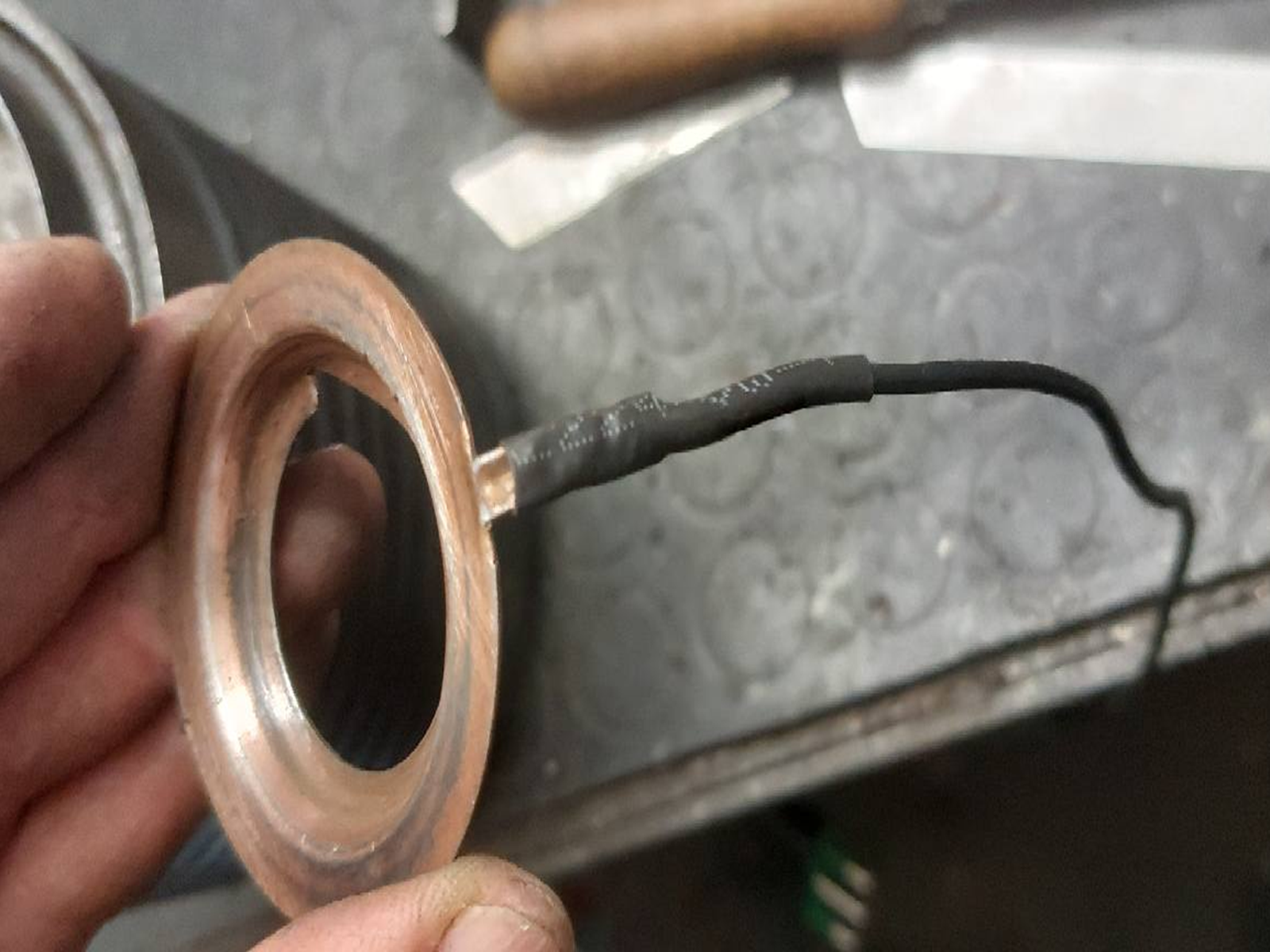

Smonto e pulisco tutto..
|
|

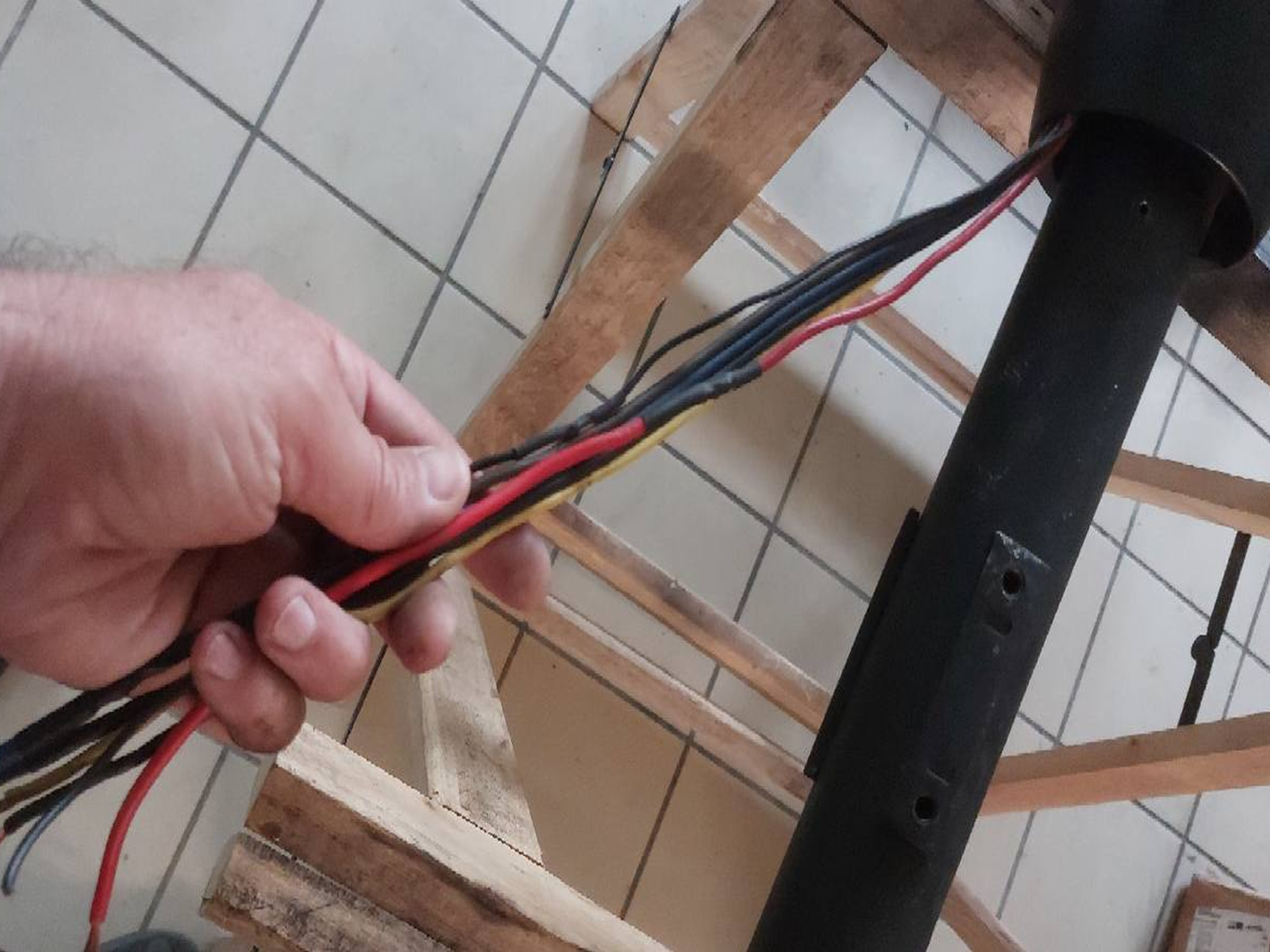

..rifaccio il cablaggio..
|
|
...perche' anche in 30 cm. era gia' stata
fatta una giunzione!
|
|

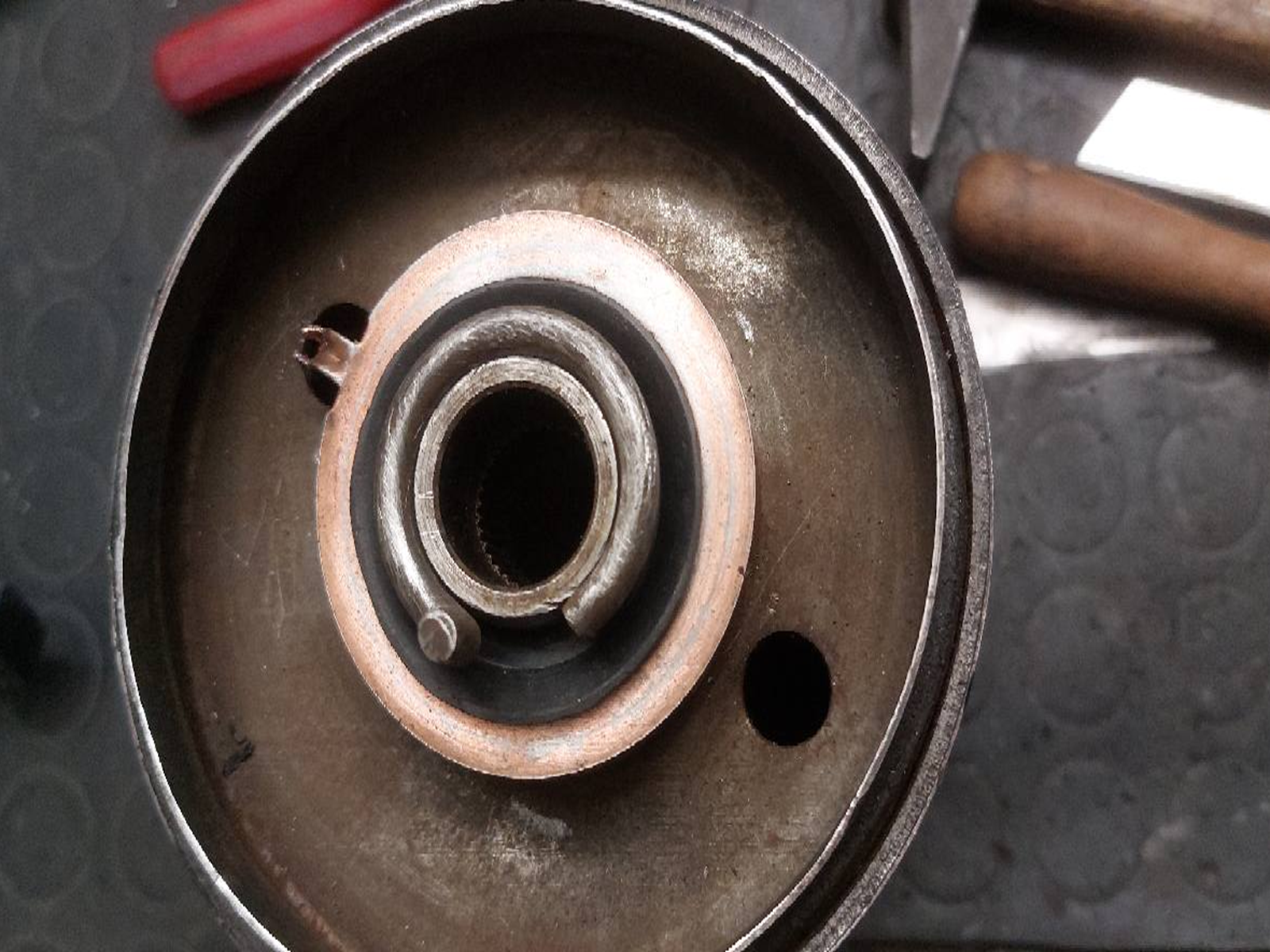

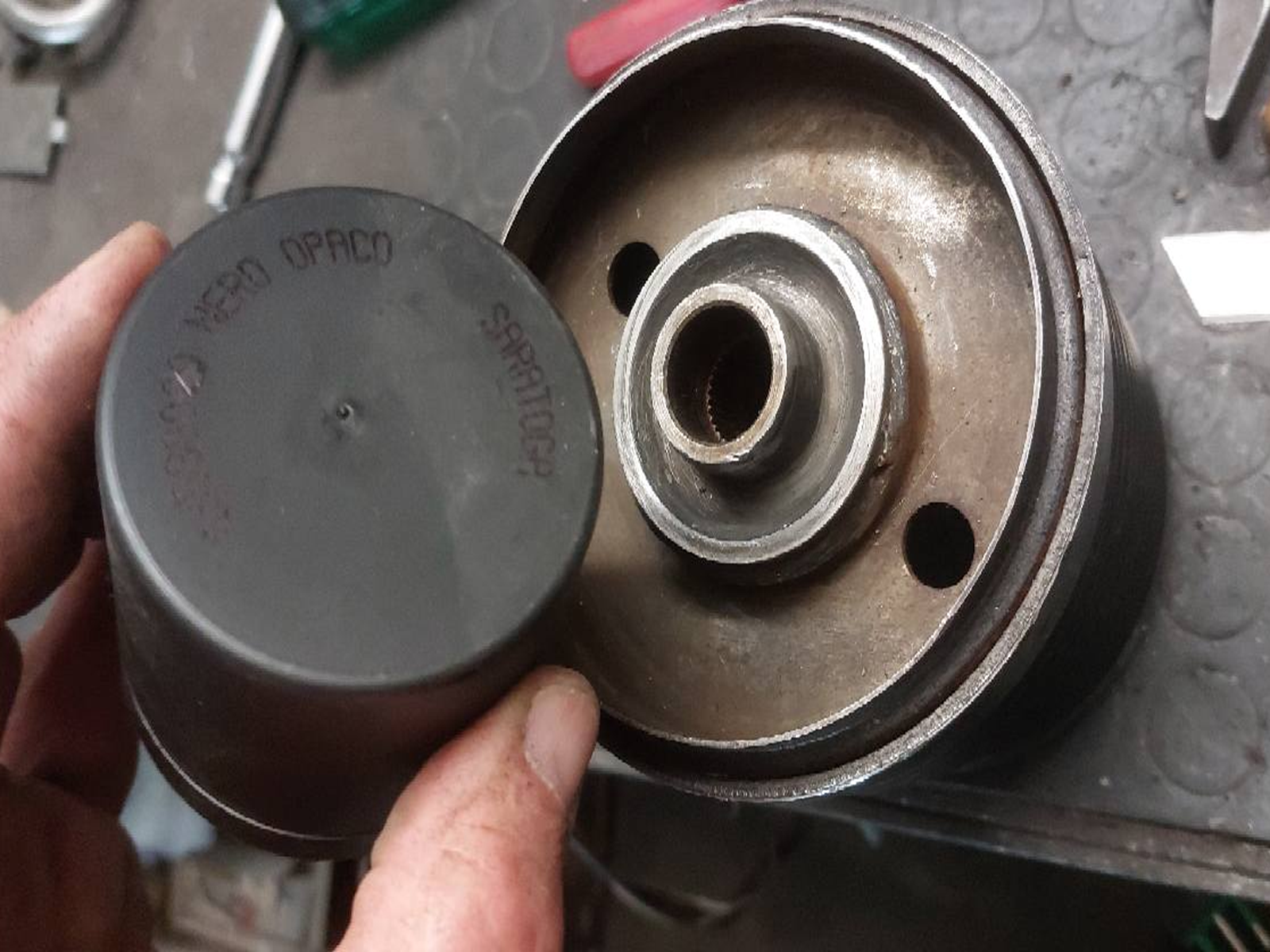

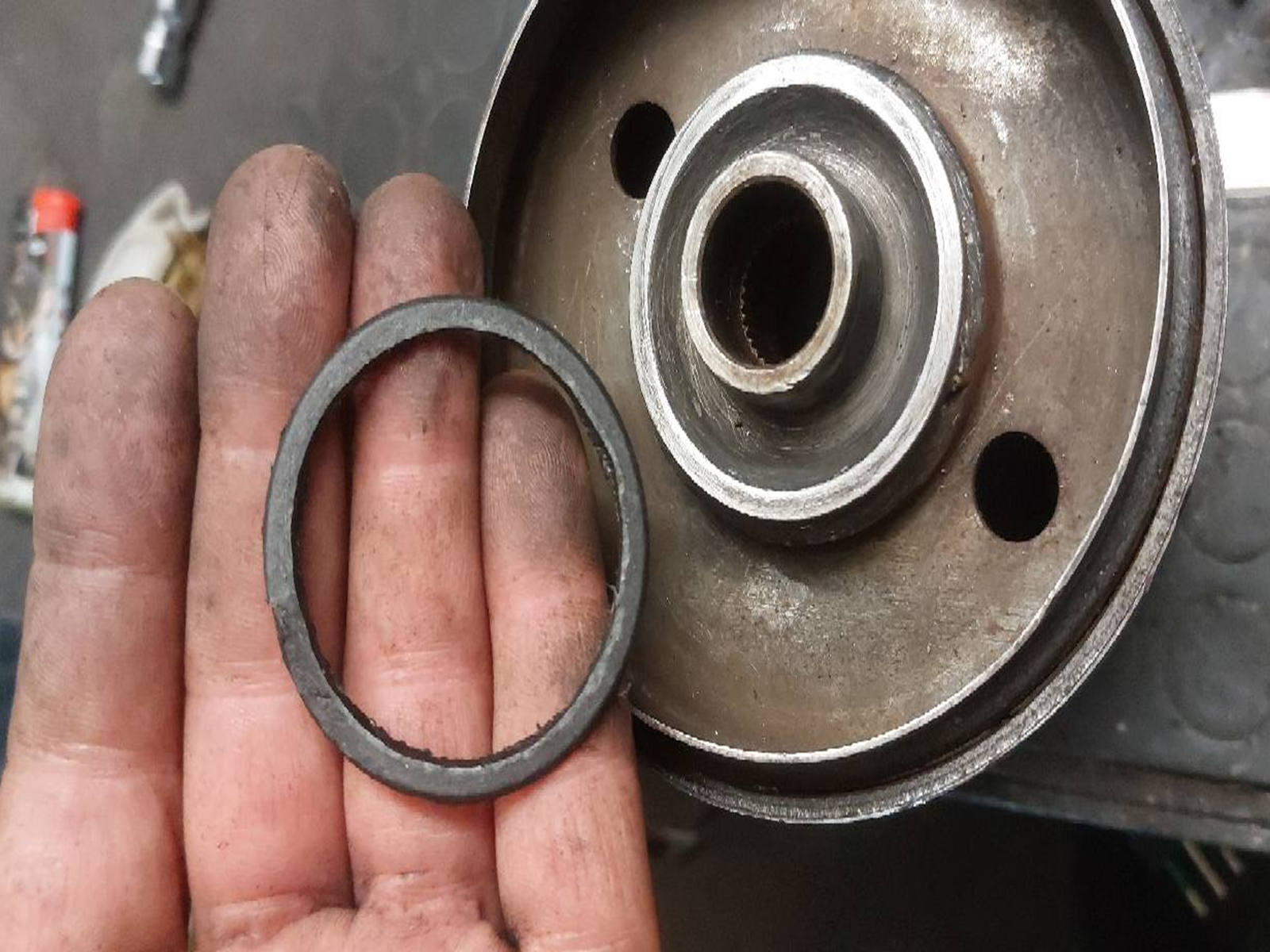

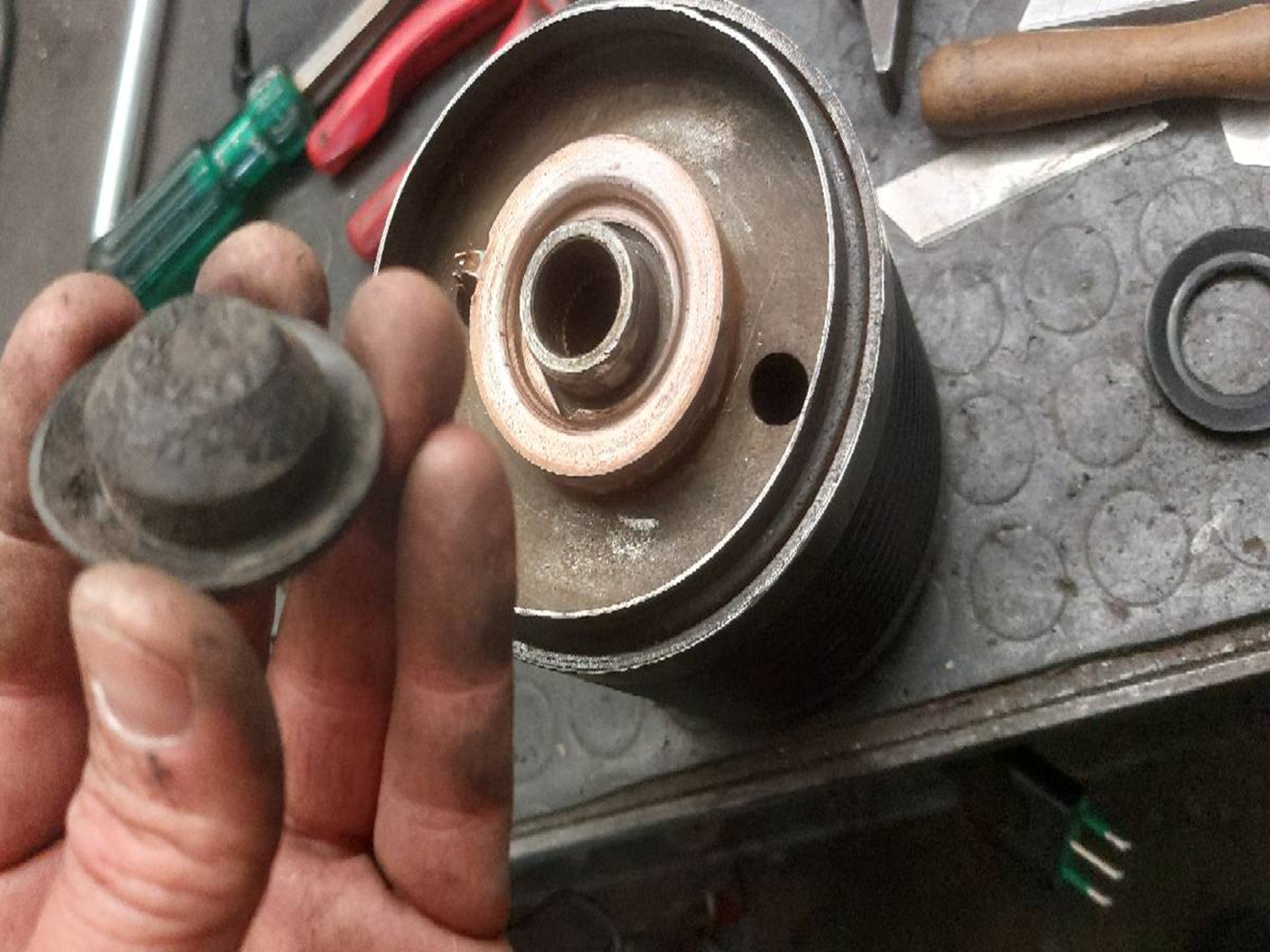

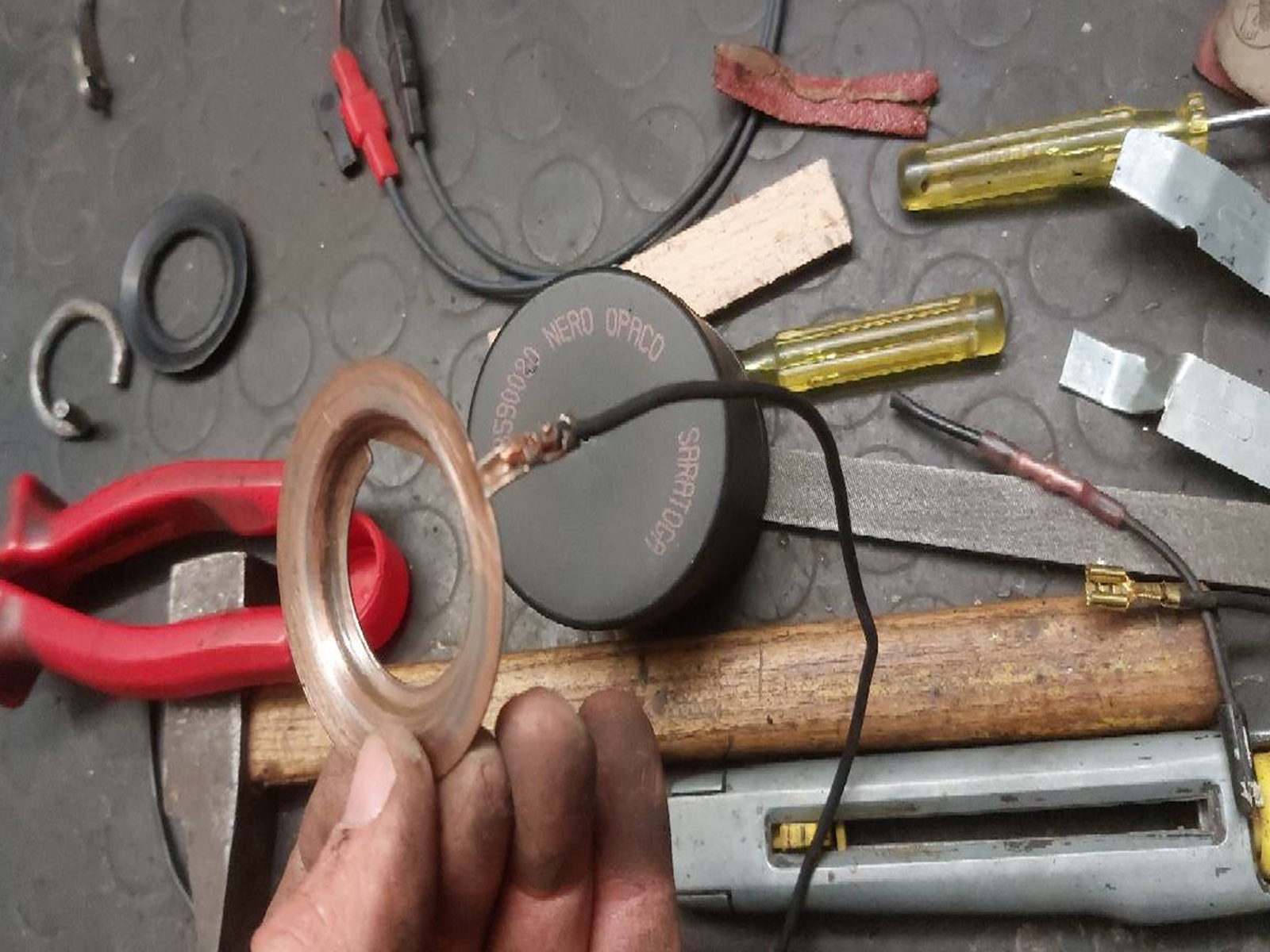

Poi occorre creare un anello in plastica per isolare
la ghiera dalla base, non deve fare contatto!
|
|
La ritaglio da un tappo da bomboletta spray..
|
|
..ecco fatto..
|
|

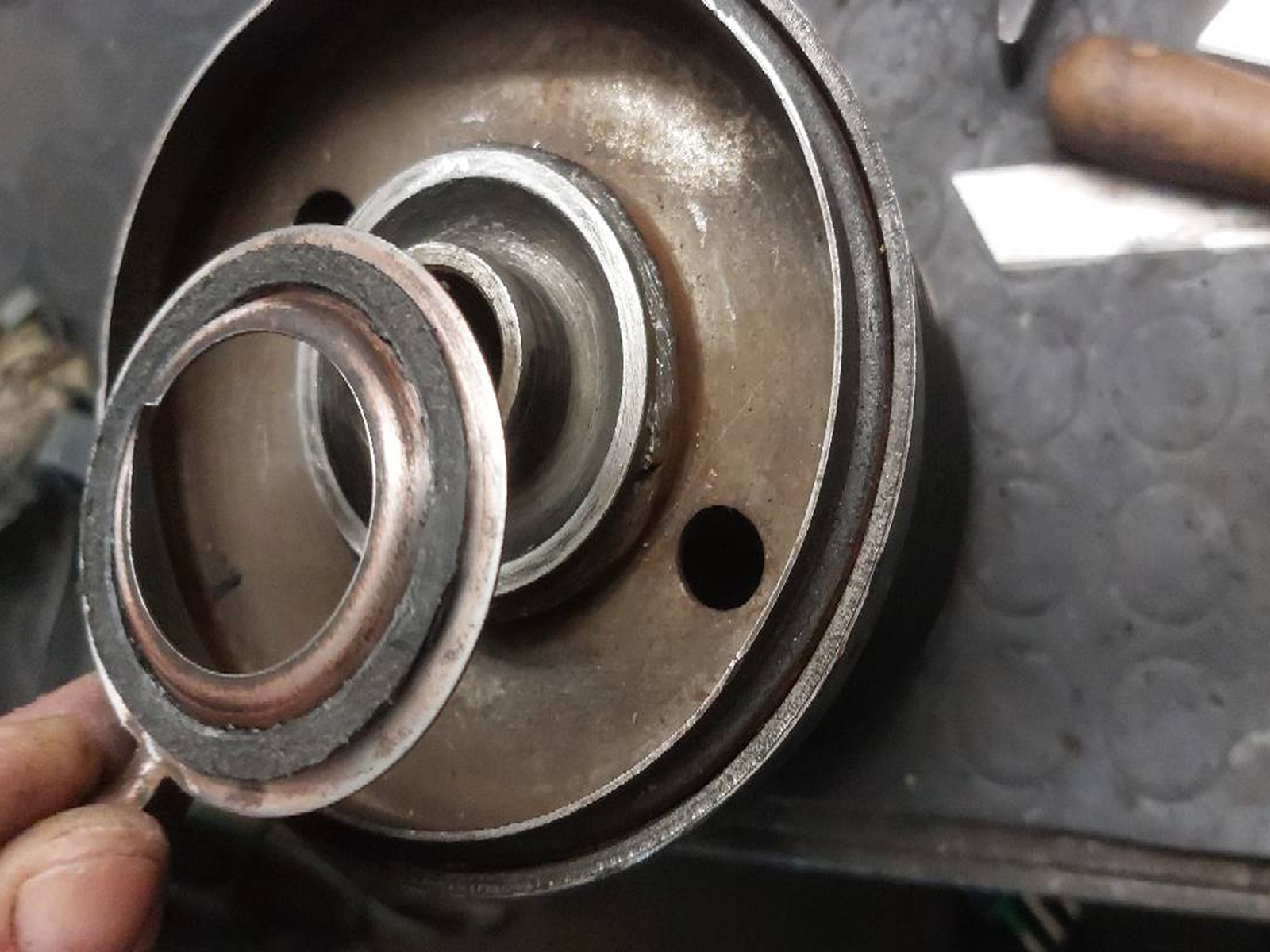

...e la posiziono sotto la ghiera..
|
|
..poi da un tappo da fondo scocca..
|
|
..ritaglio anche l'isolante per la parte superiore..
|
|
...e ricolloco il suo grosso seeger originale.
|
|

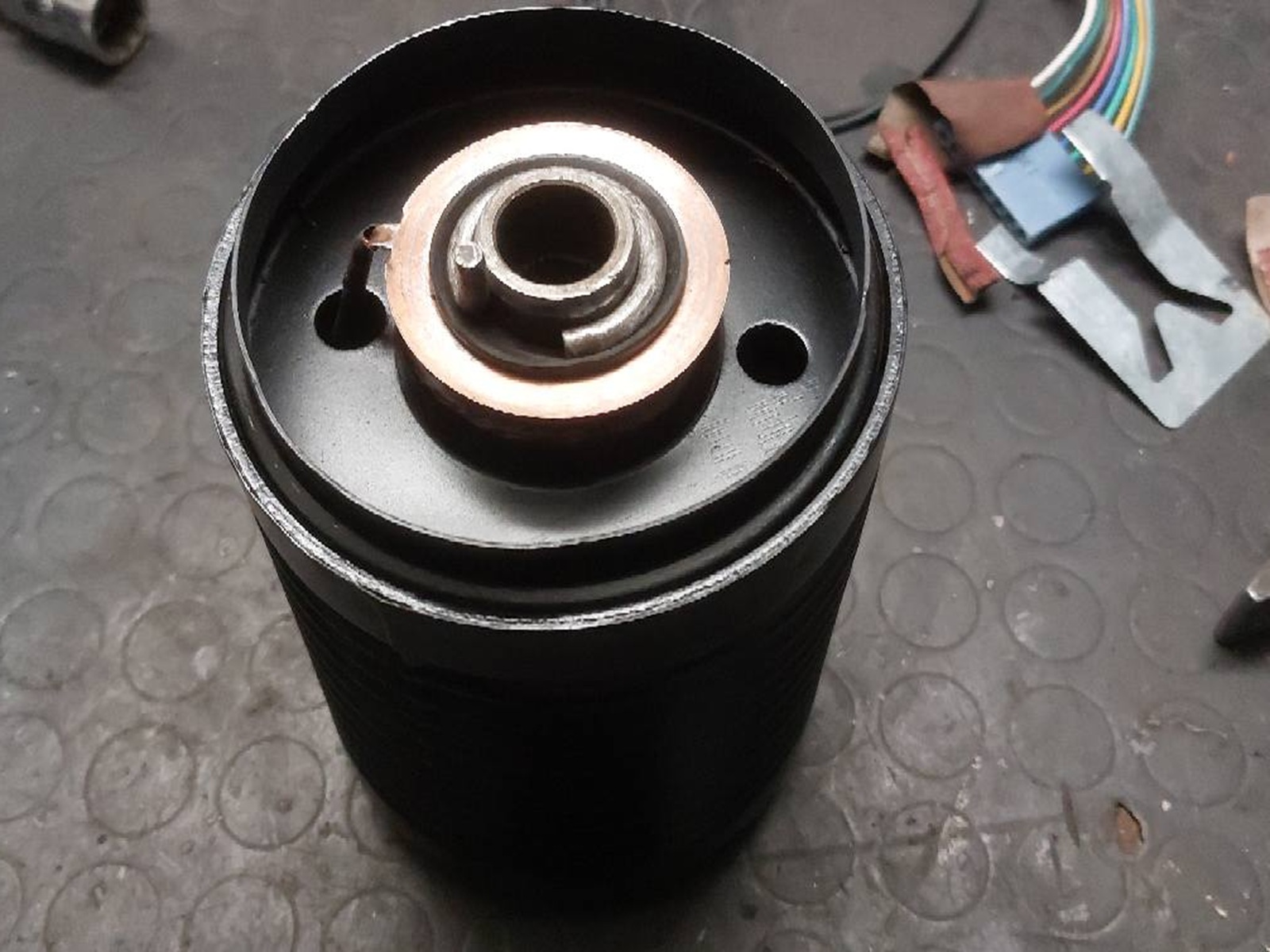

Cosi' mi piace di piu' !
|
|

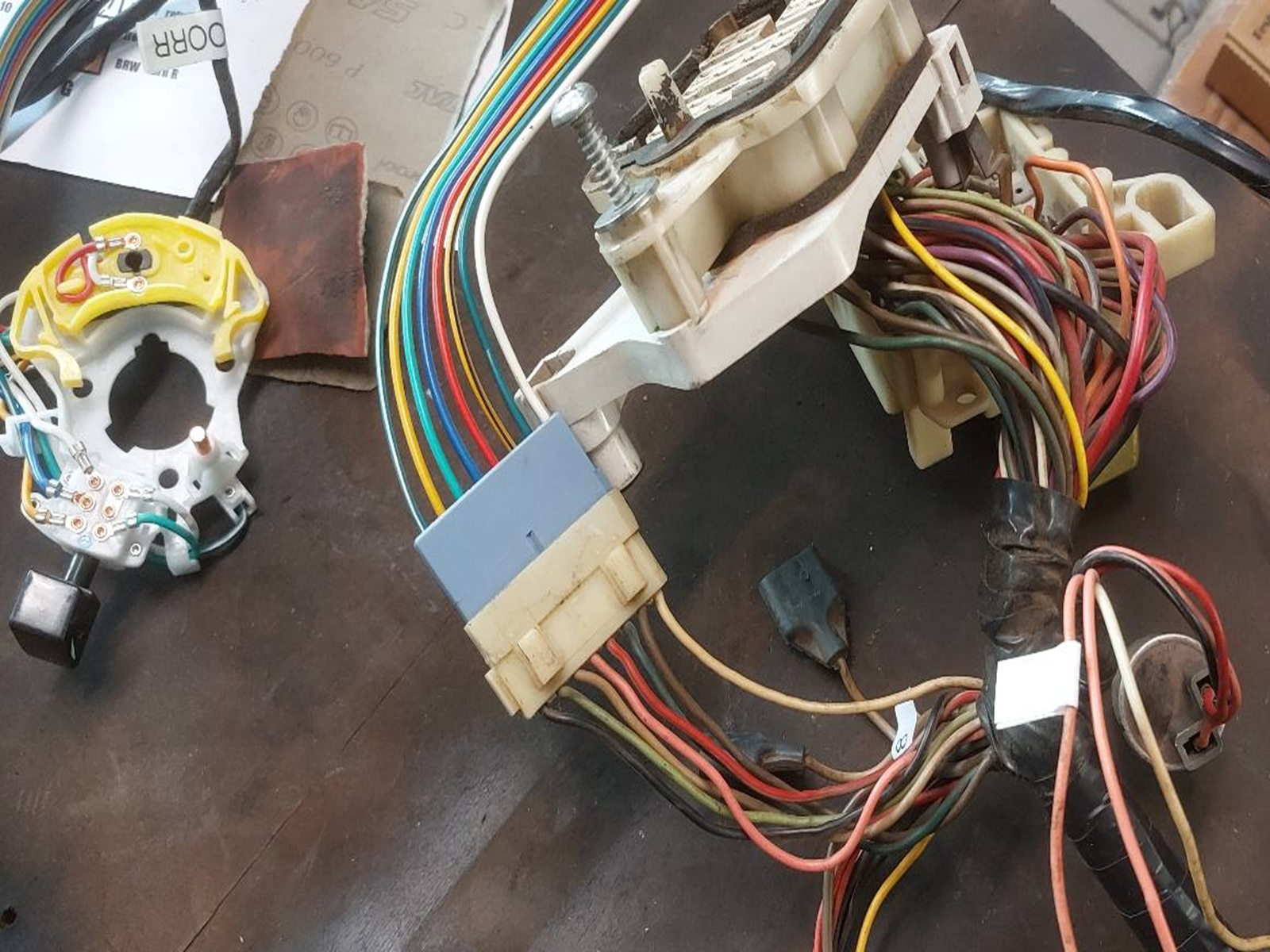

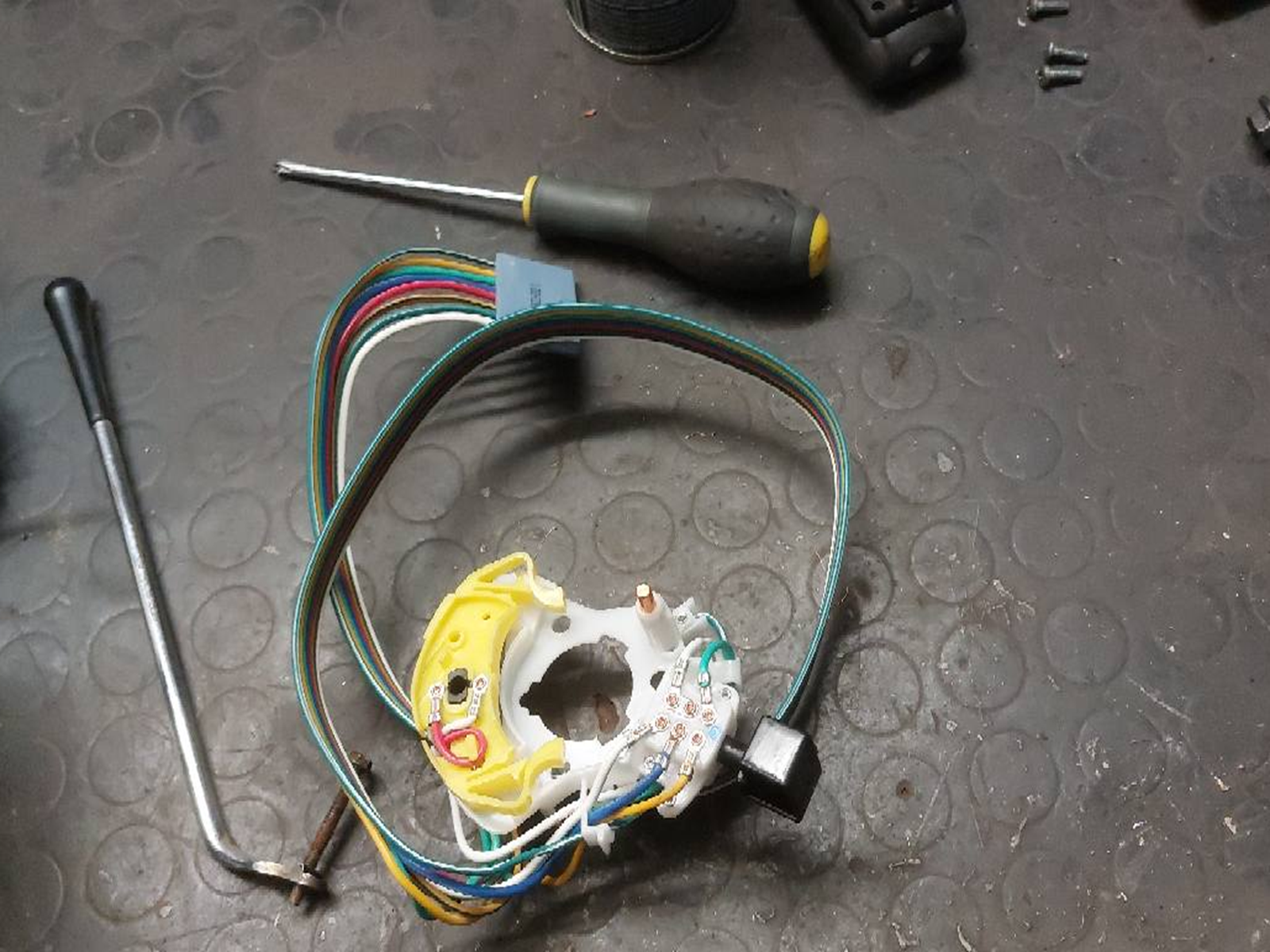

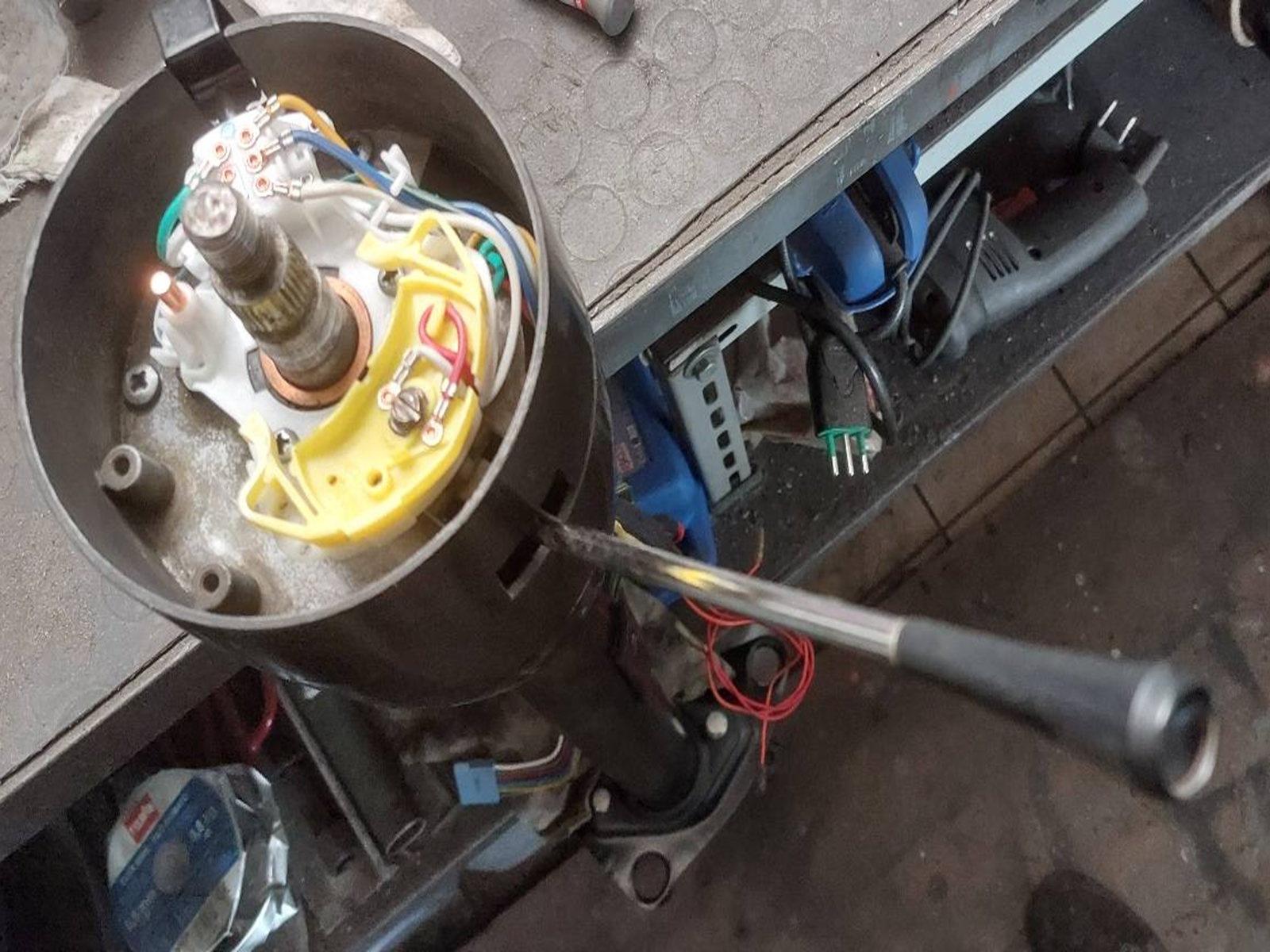

Ora rimonto il piattello frecce nuovo...
ma c'e' un piccolo problema..i colori dei fili sono
tutti diversi dal suo originale ! Immagino fosse originale
in quanto i vecchi fili combaciavano...quasi, dopo le cannibalizzazioni..
con quelli del pettine di collegamento anch'esso massacrato.
Ora che ho tutto l'impianto del cruscotto nuovo non ne combina uno !!
|
|
Unica soluzione e' cercare di capire col tester cosa fa cosa,
cioe' che filo deve andare a sposare quello nel nuovo pettine !
|
|

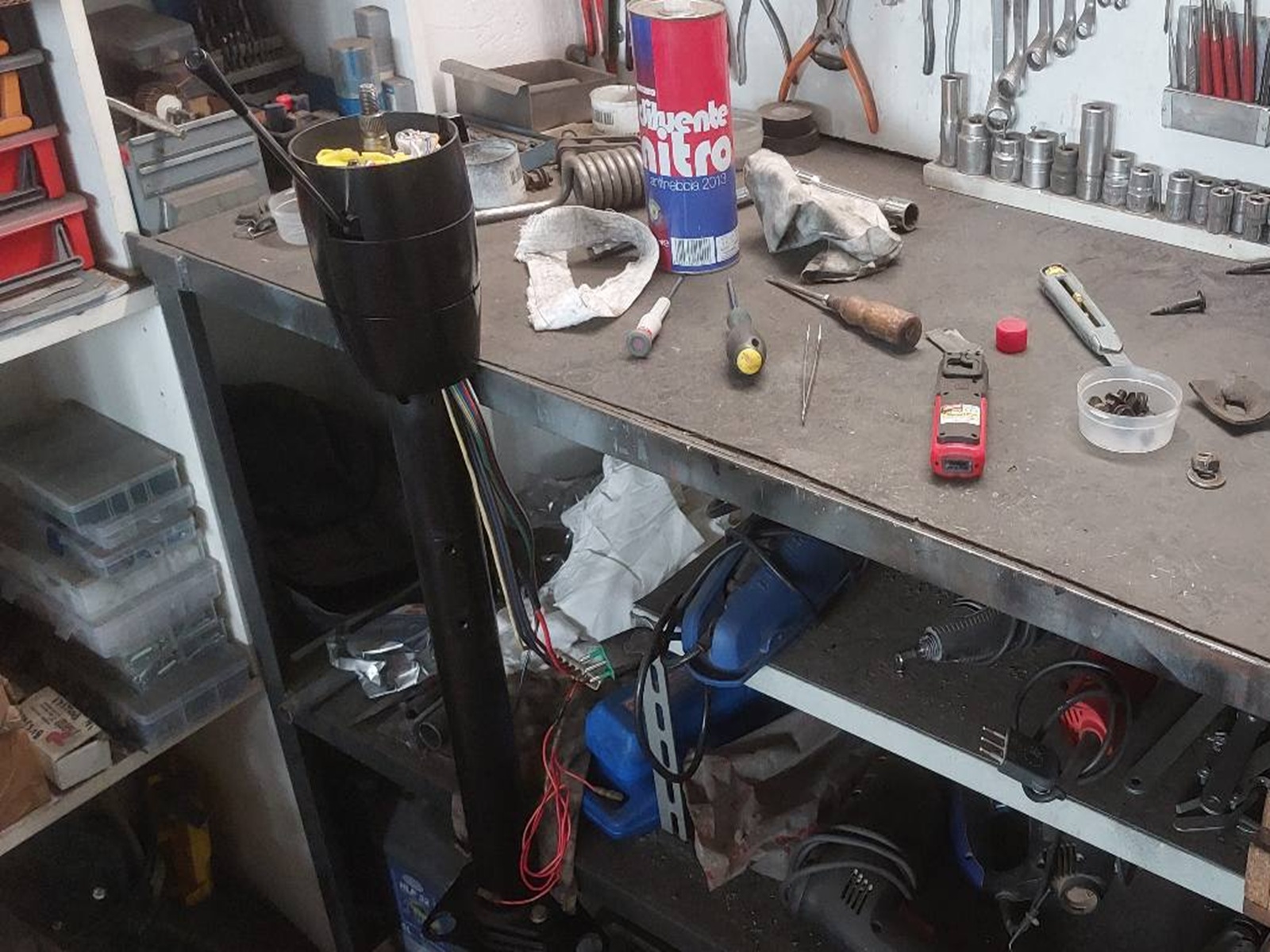

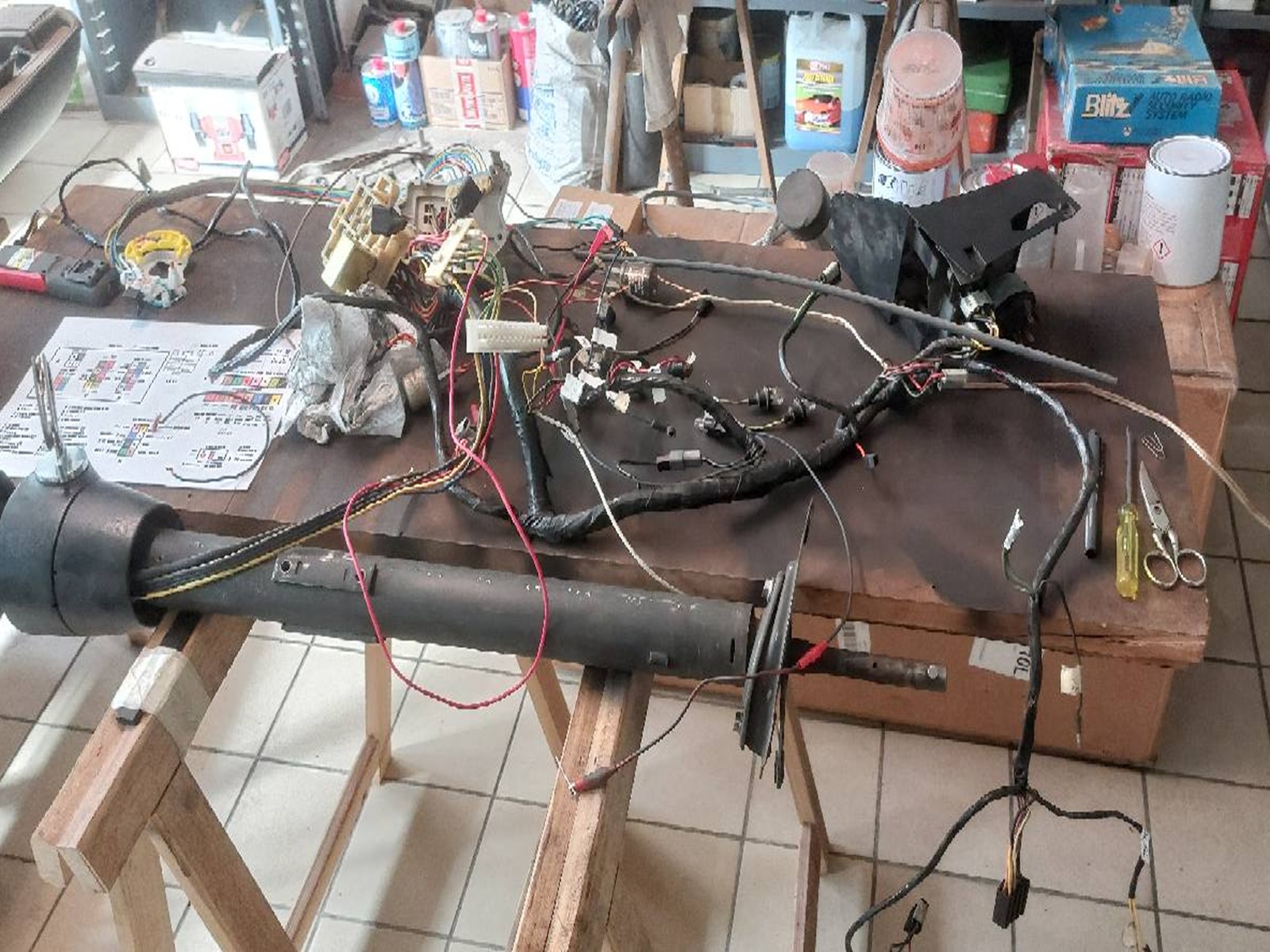

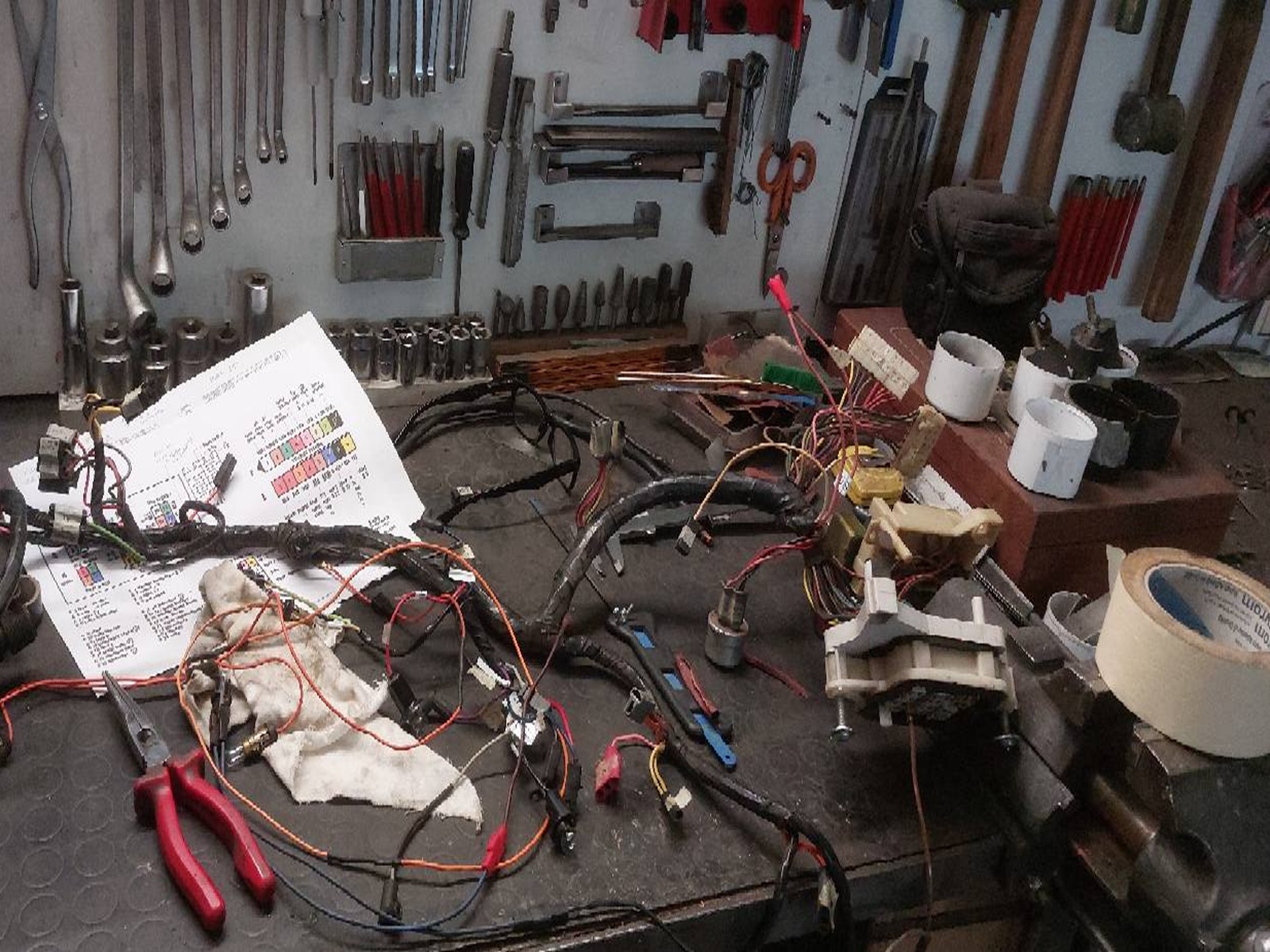

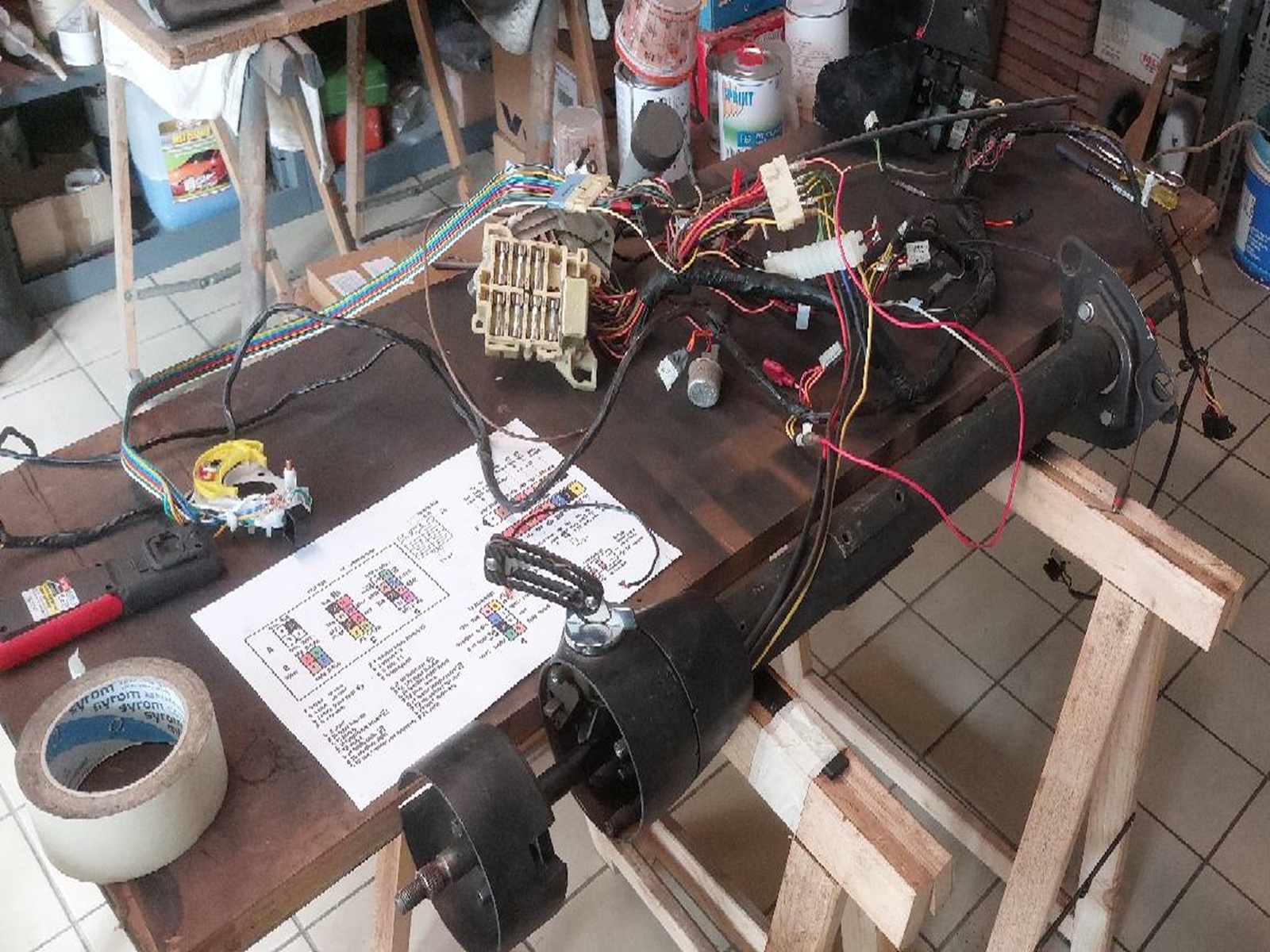

Preparo un tavolo di lavoro dove collego piattello a fili
della colonna sterzo con cavi volanti come check !
|
|
Mi son fatto uno schema colori tra i vari connettori,
sia per la colonna sterzo, che per la scatola centrale e connettore
della parte posteriore...e via di prove !!
|
|
Non e' un lavoro veloce, mi aiuto con riferimenti adesivi..
|
|
...e dopo mila prove mi pare di aver capito !
|
|
Ok, posso rimontare il tutto !
|
|

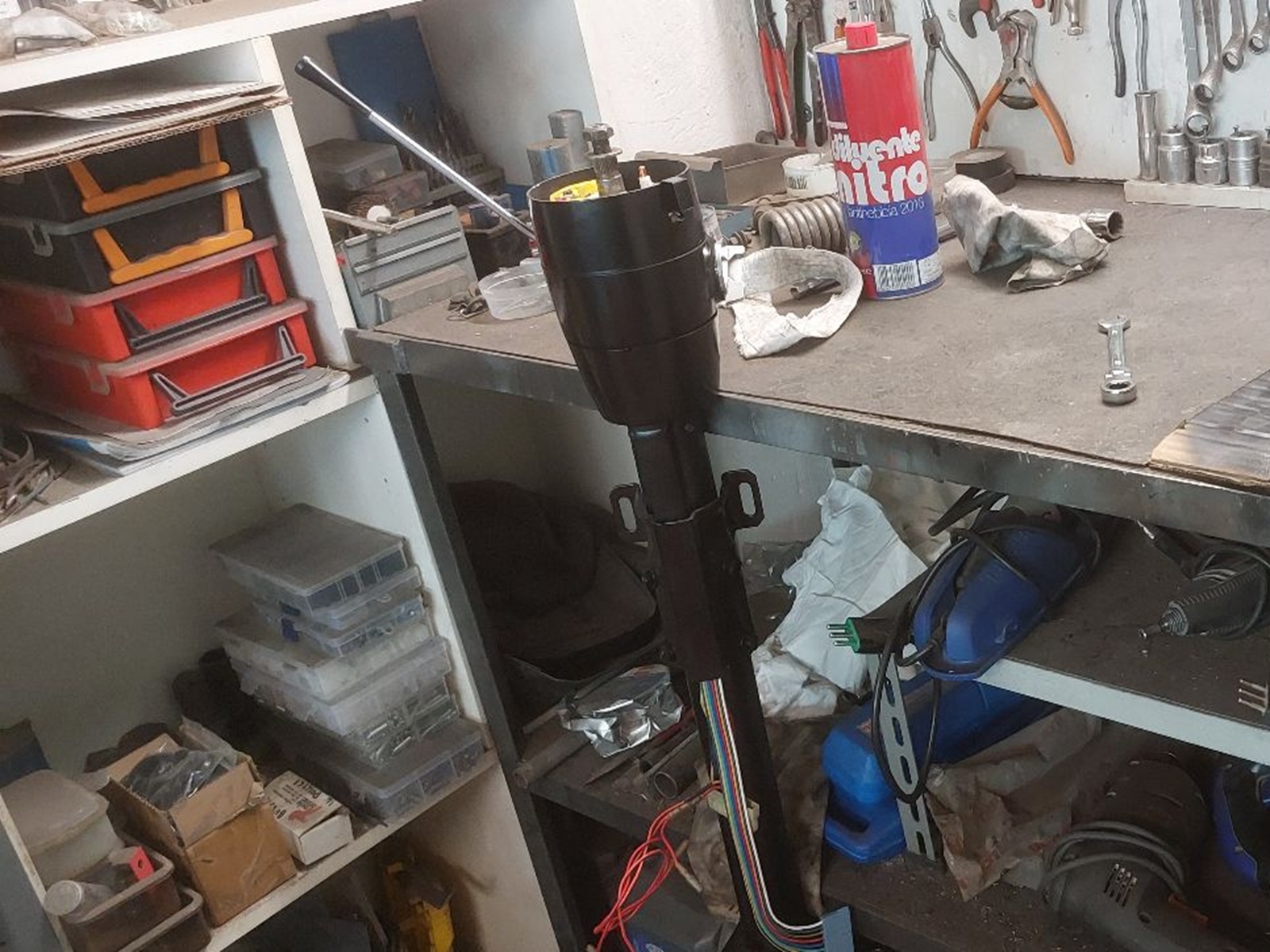

Ora rivernicio l'intera colonna, in quanto era ormai
massacrata da vari interventi.
|
|
Adesso si presenta molto bene !
|
|

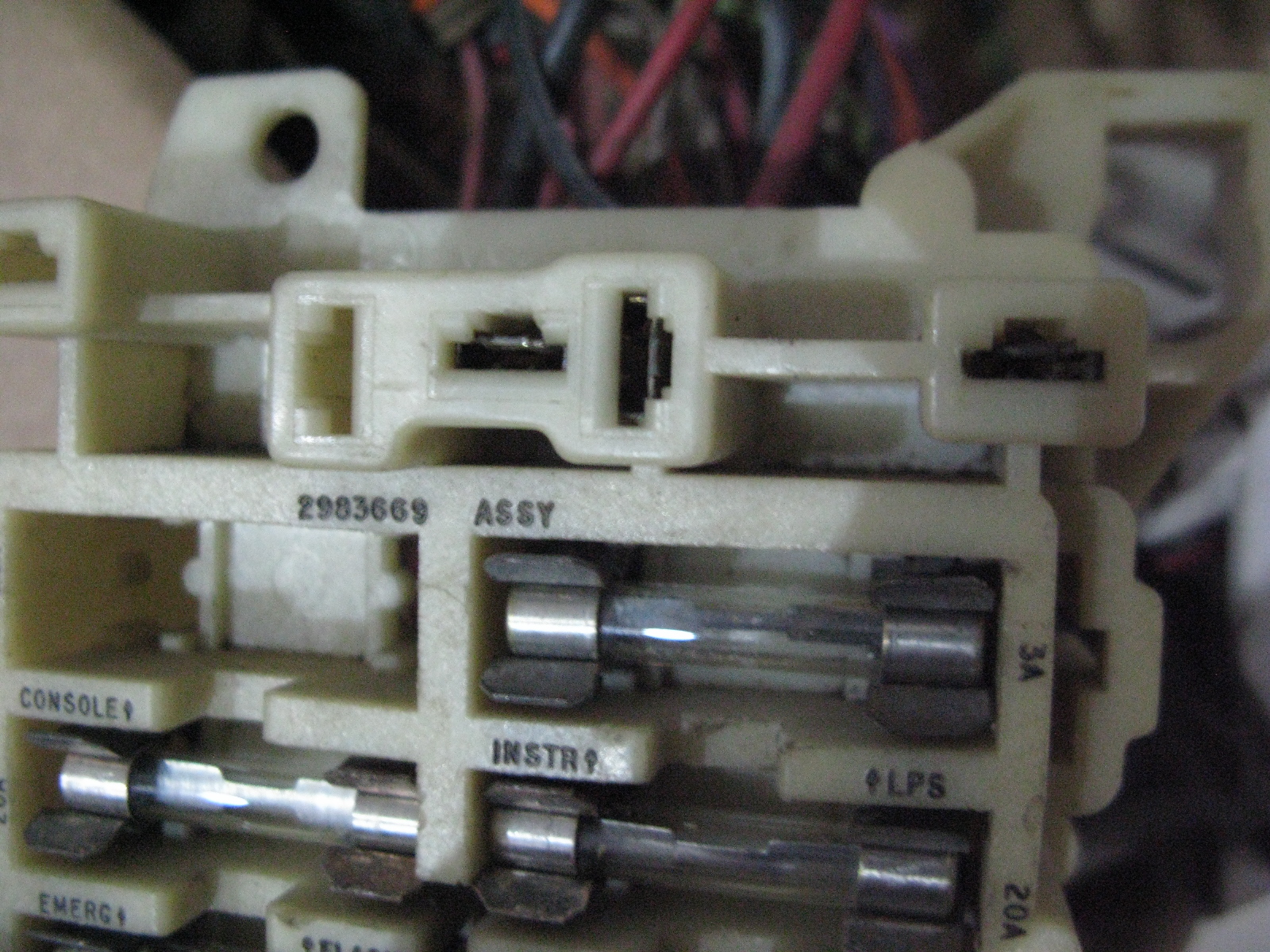

Proseguiamo col controllo anche dei fili della scatola generale,
questi collimano con lo schema di fabbrica, e' gia' un grosso sollievo!
|
|

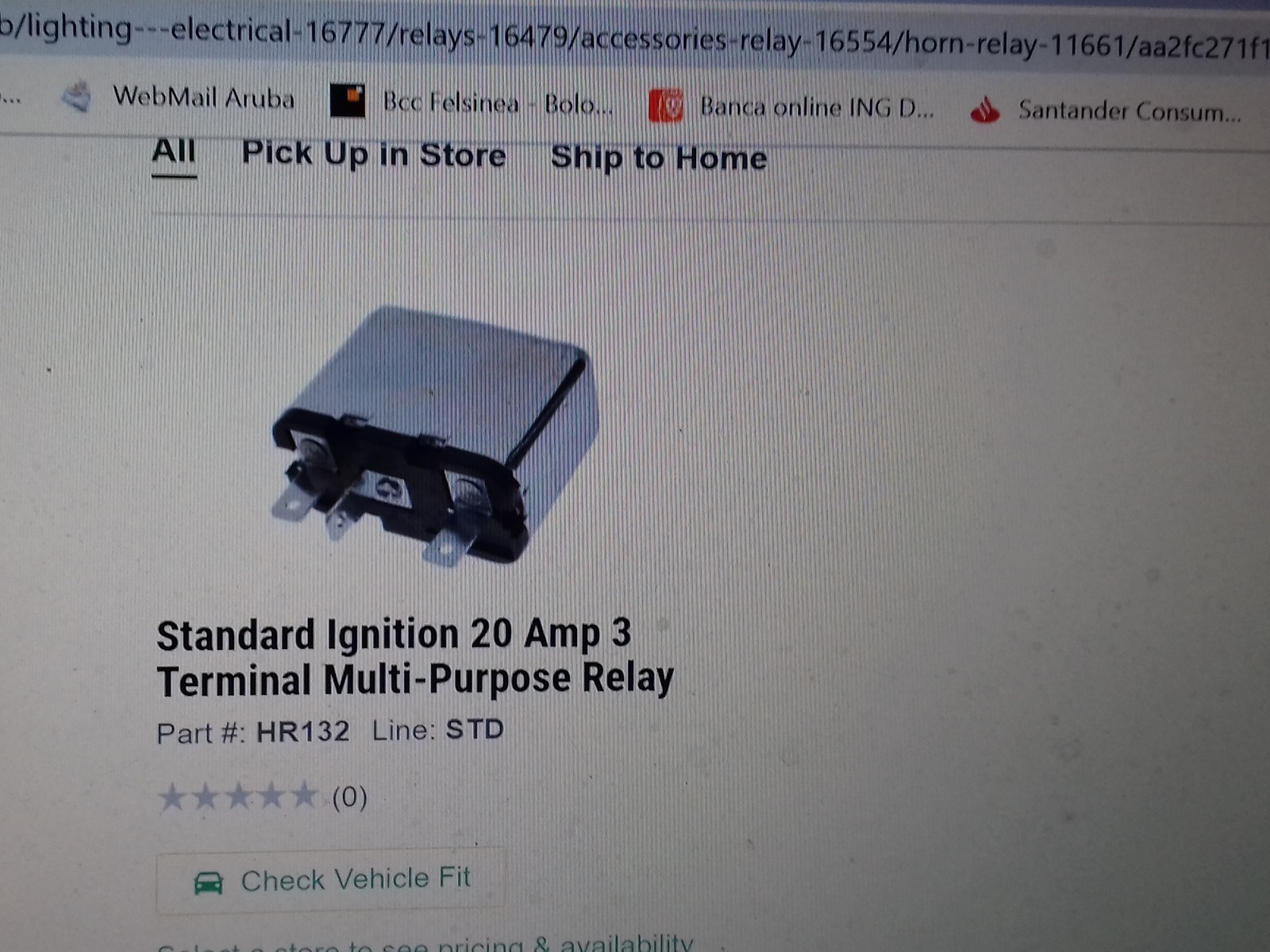

Manca pero' il famoso relais del clacson !!
|
|
Va beh ! Su Ebay per fortuna si trova quasi tutto..
|
|
..ed eccolo posizionato dove era previsto !
|
|

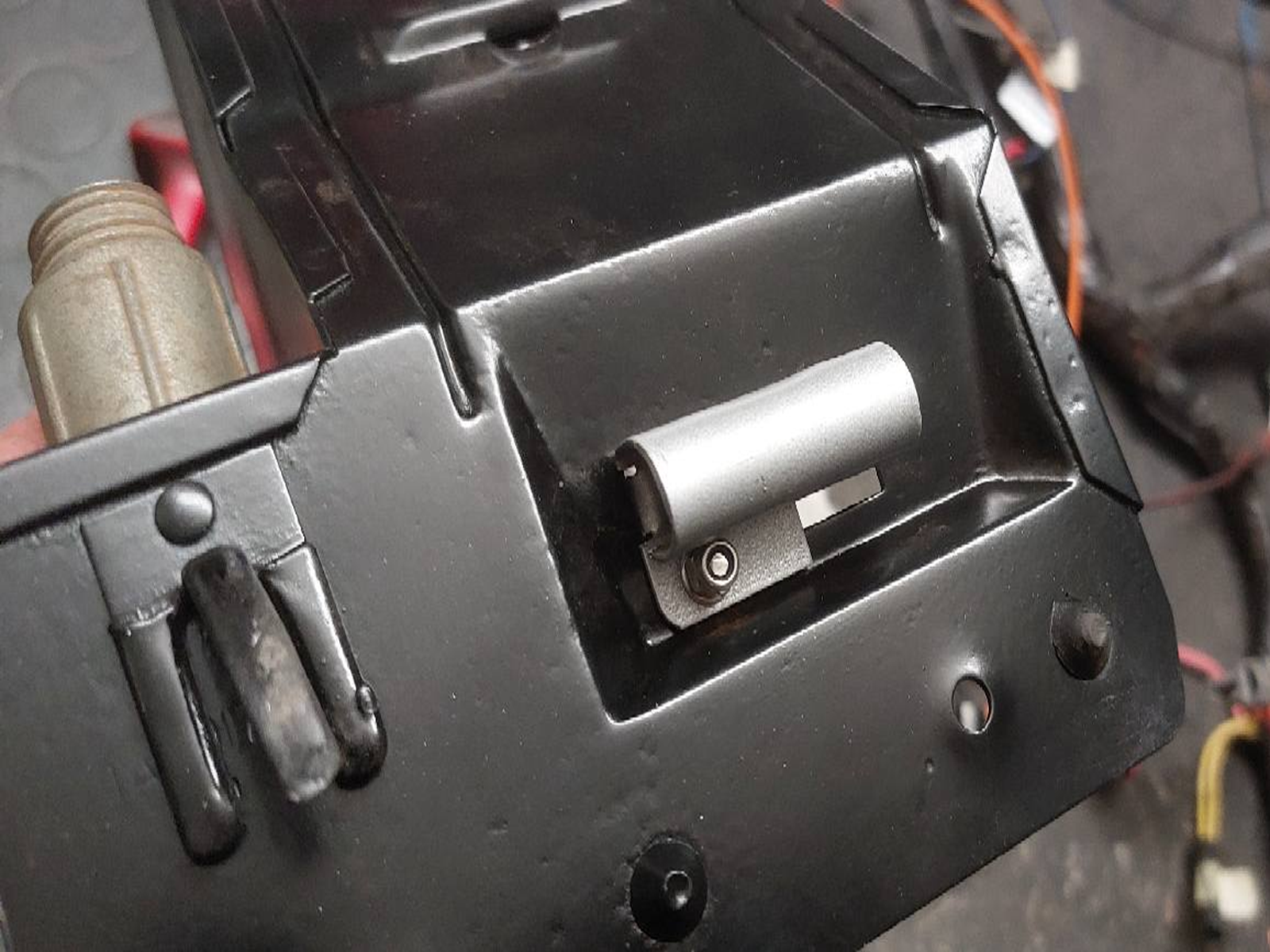

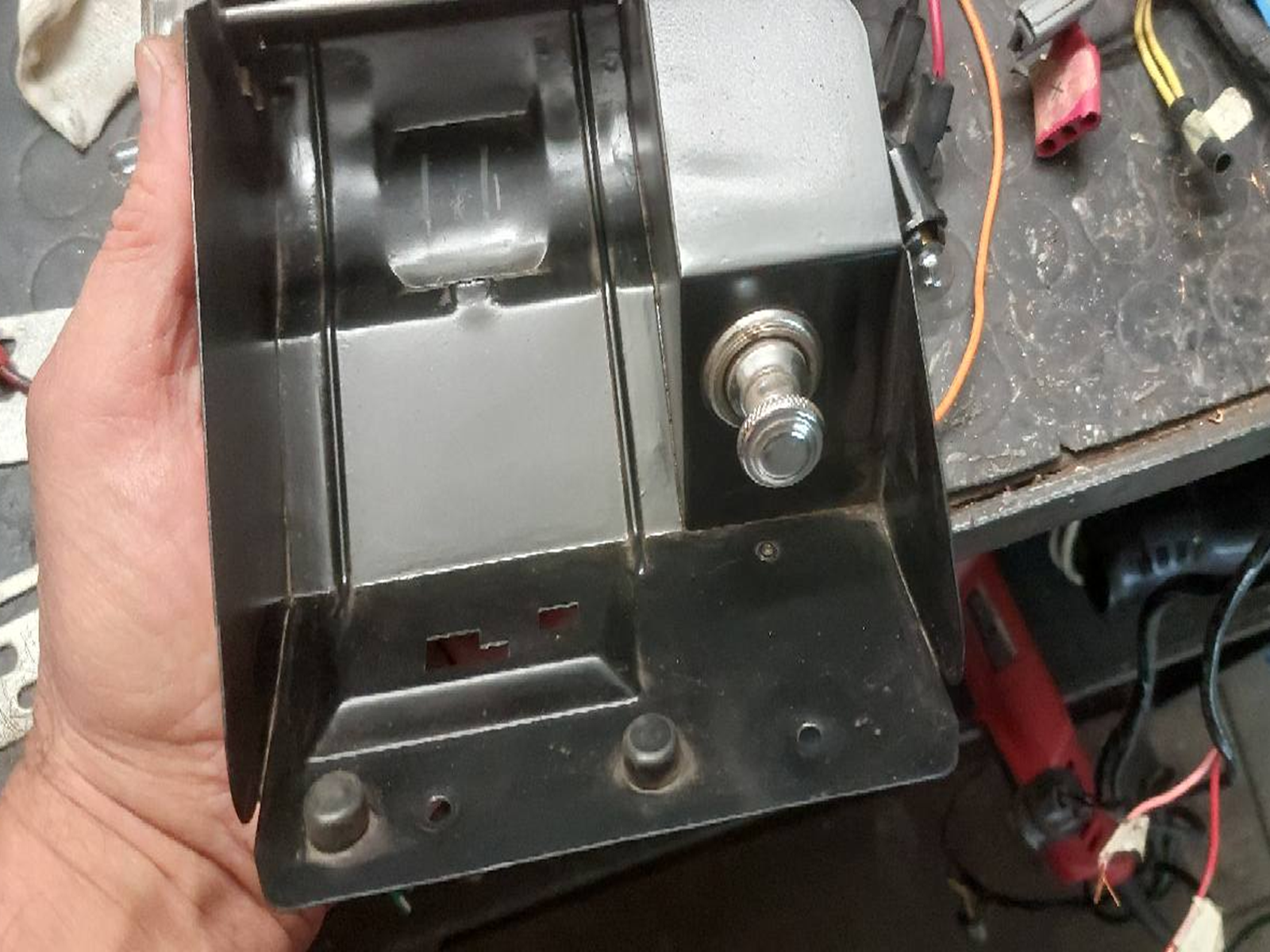

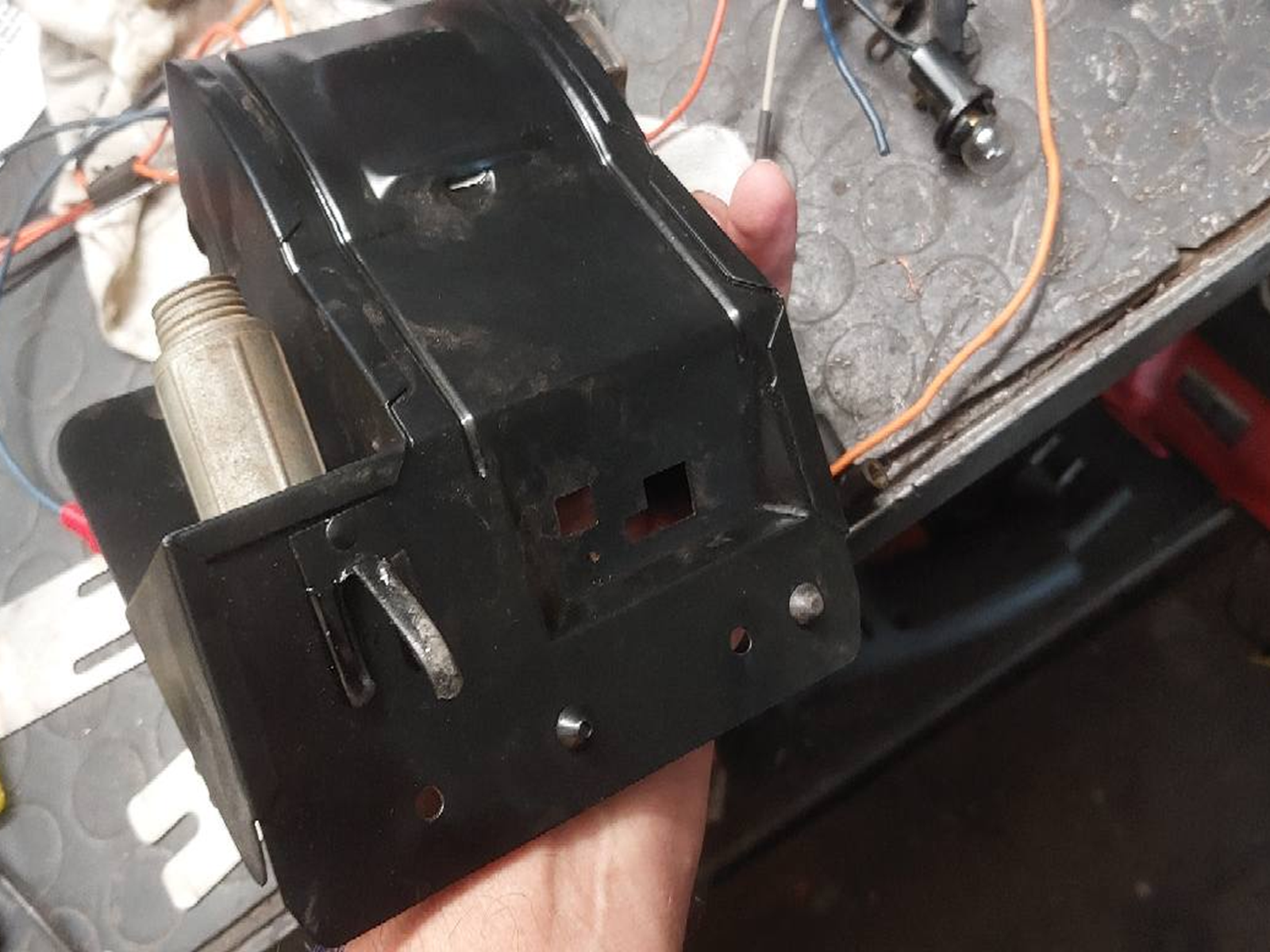

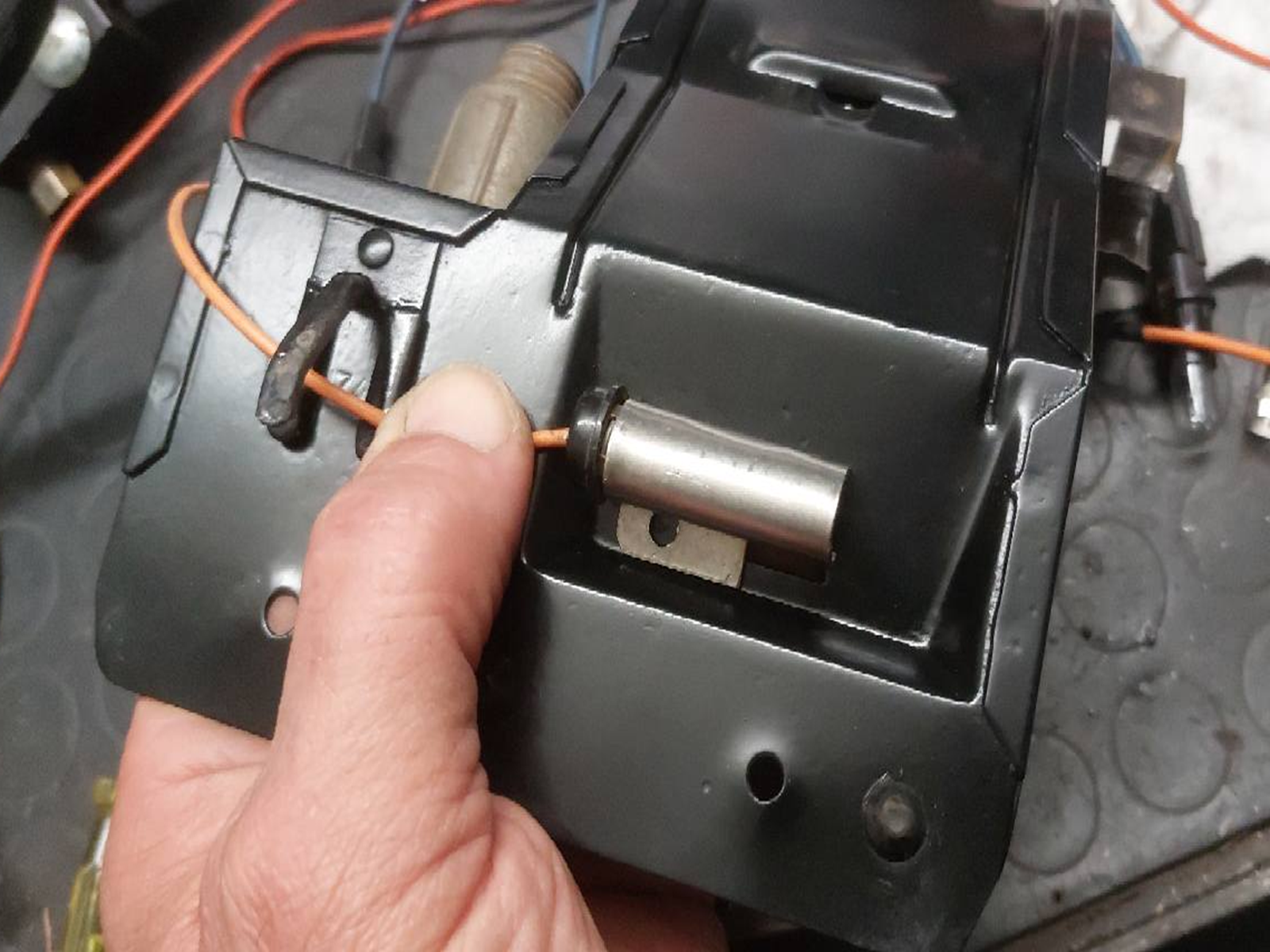

Ripristino il posacenere..
|
|

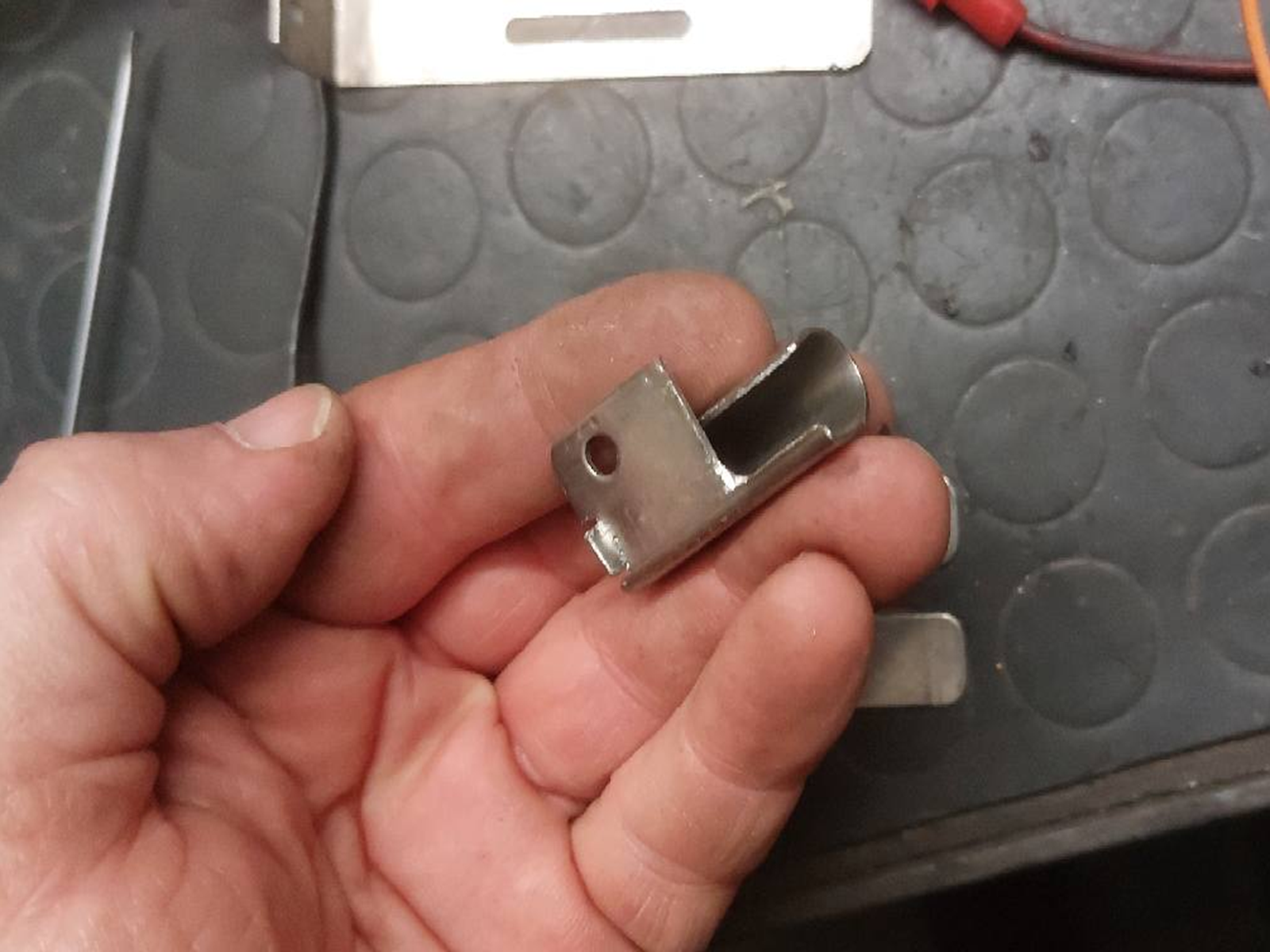

..manca l'attacco per la lucina di cortesia!
|
|
Me la faccio !
|
|
Eccola !
|
|
Ho fatto presto..
|
|
...ora la posiziono..
|
|
..pronta per ricevere la lampada da infilare!
|
|

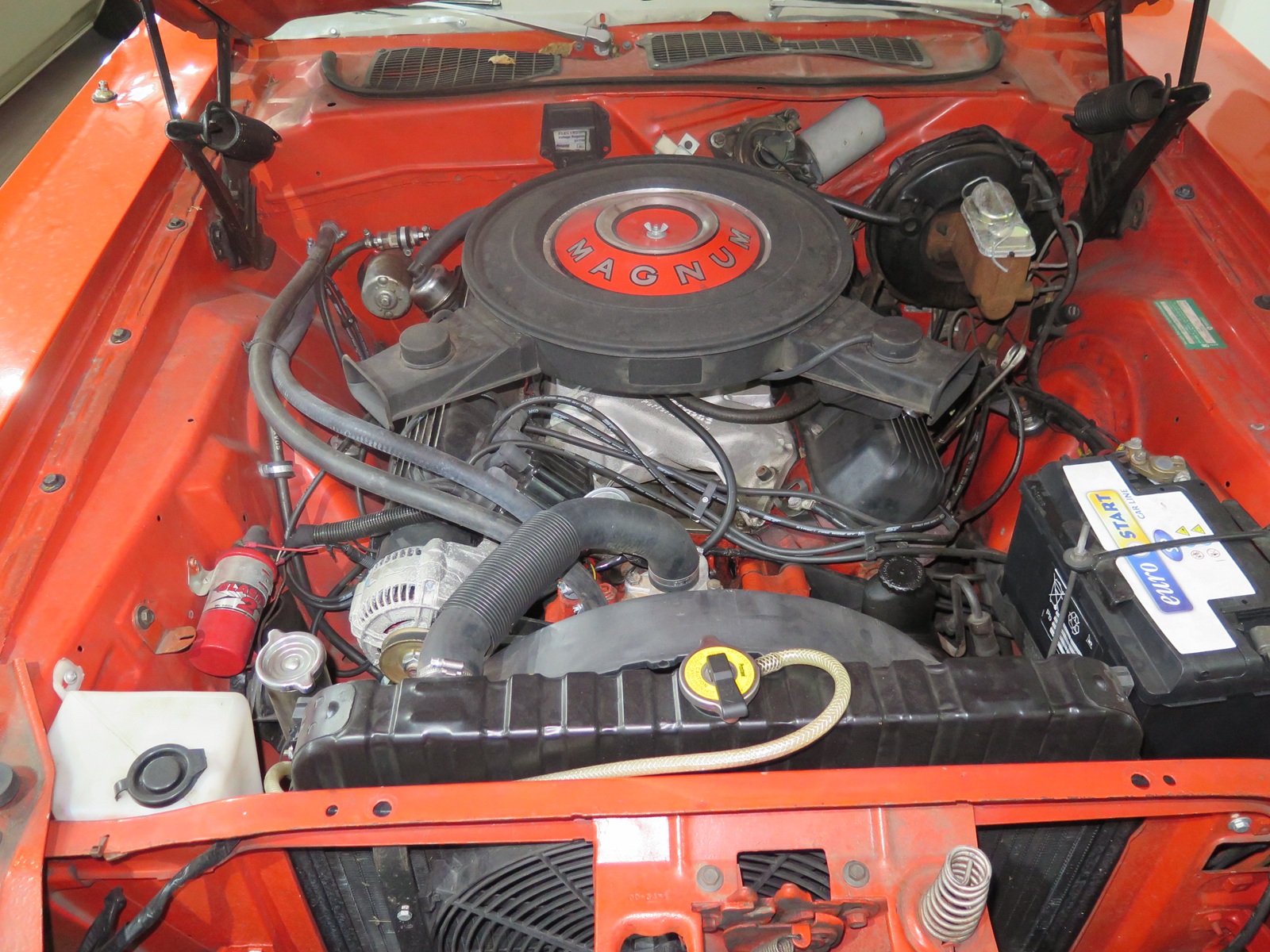

Questa era una foto del vano in origine..
|
|

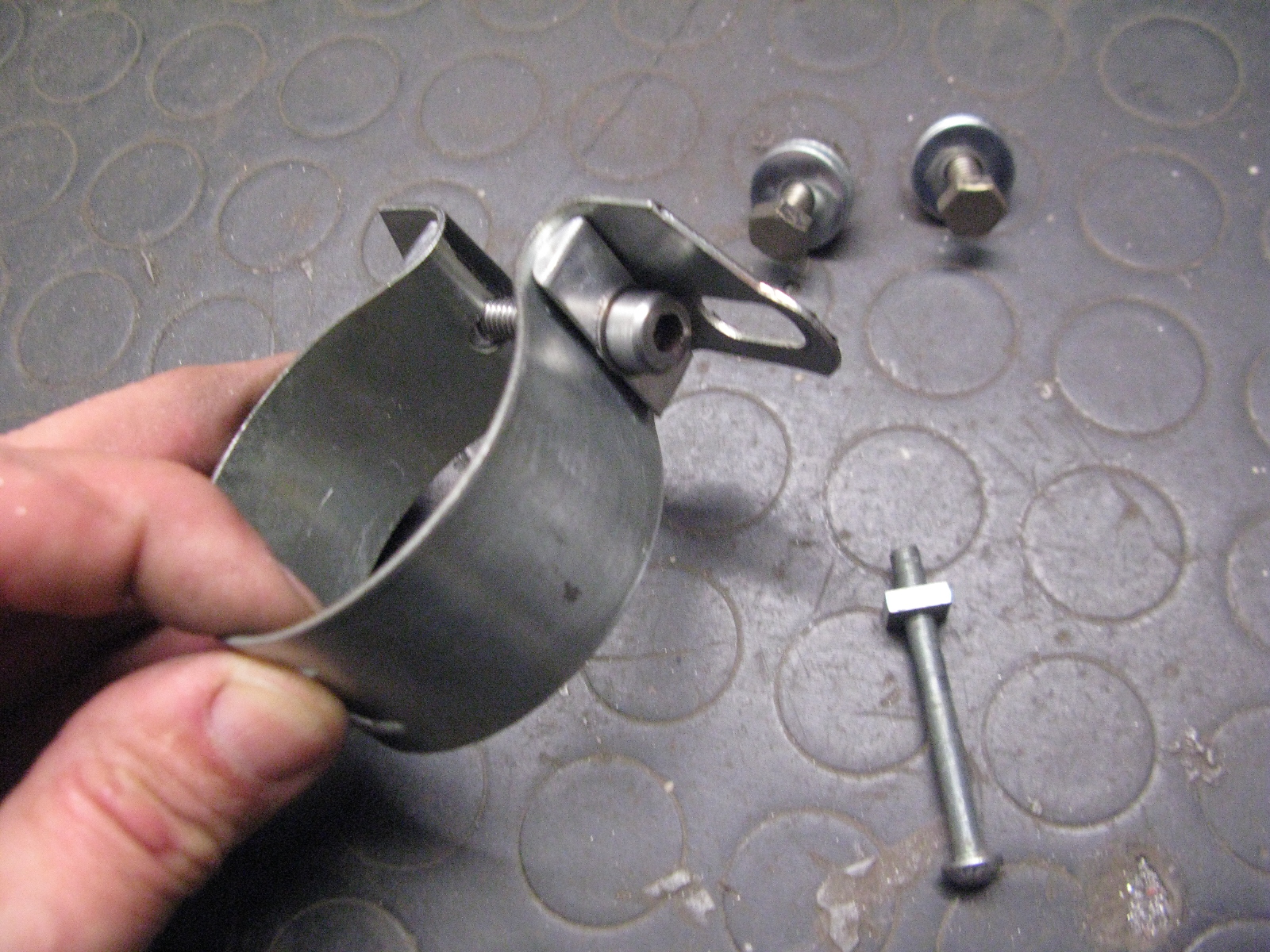

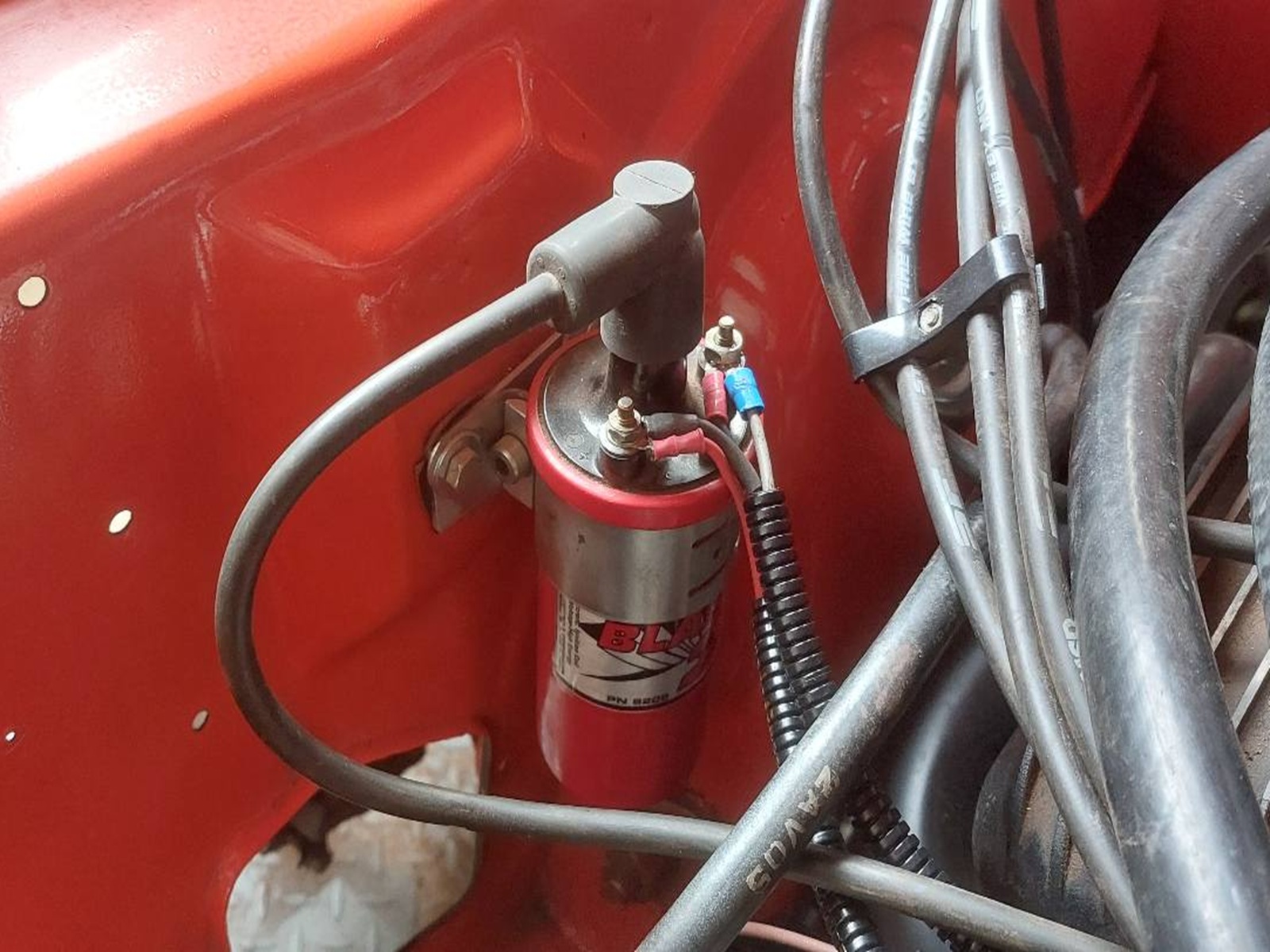

..la bobina orizzontale non mi piace..
|
|

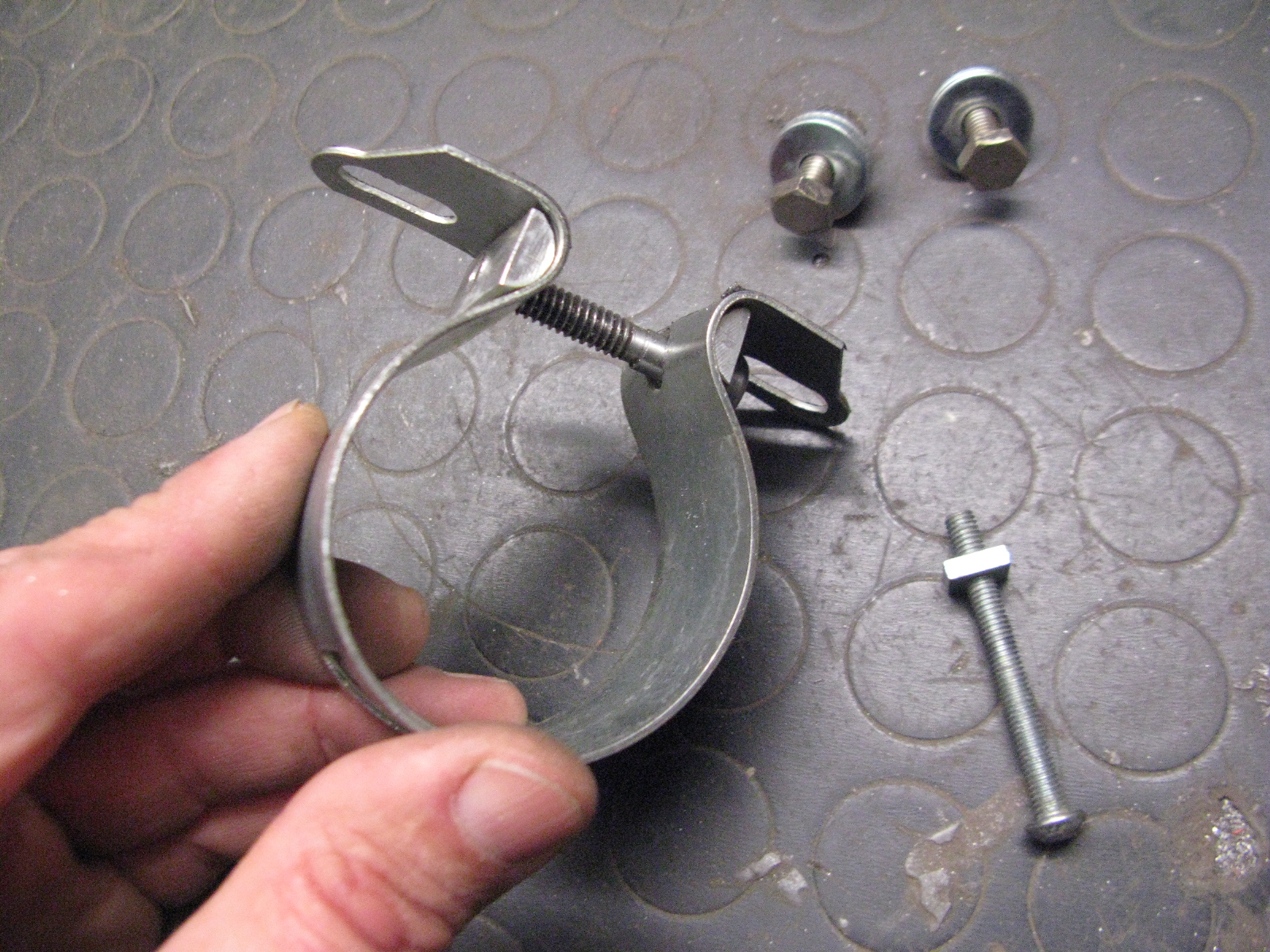

..creo un attacco un po' piu' decoroso per
montarla verticalmente..
|
|
..ne risulta piu' facile anche il cablaggio !
|
|

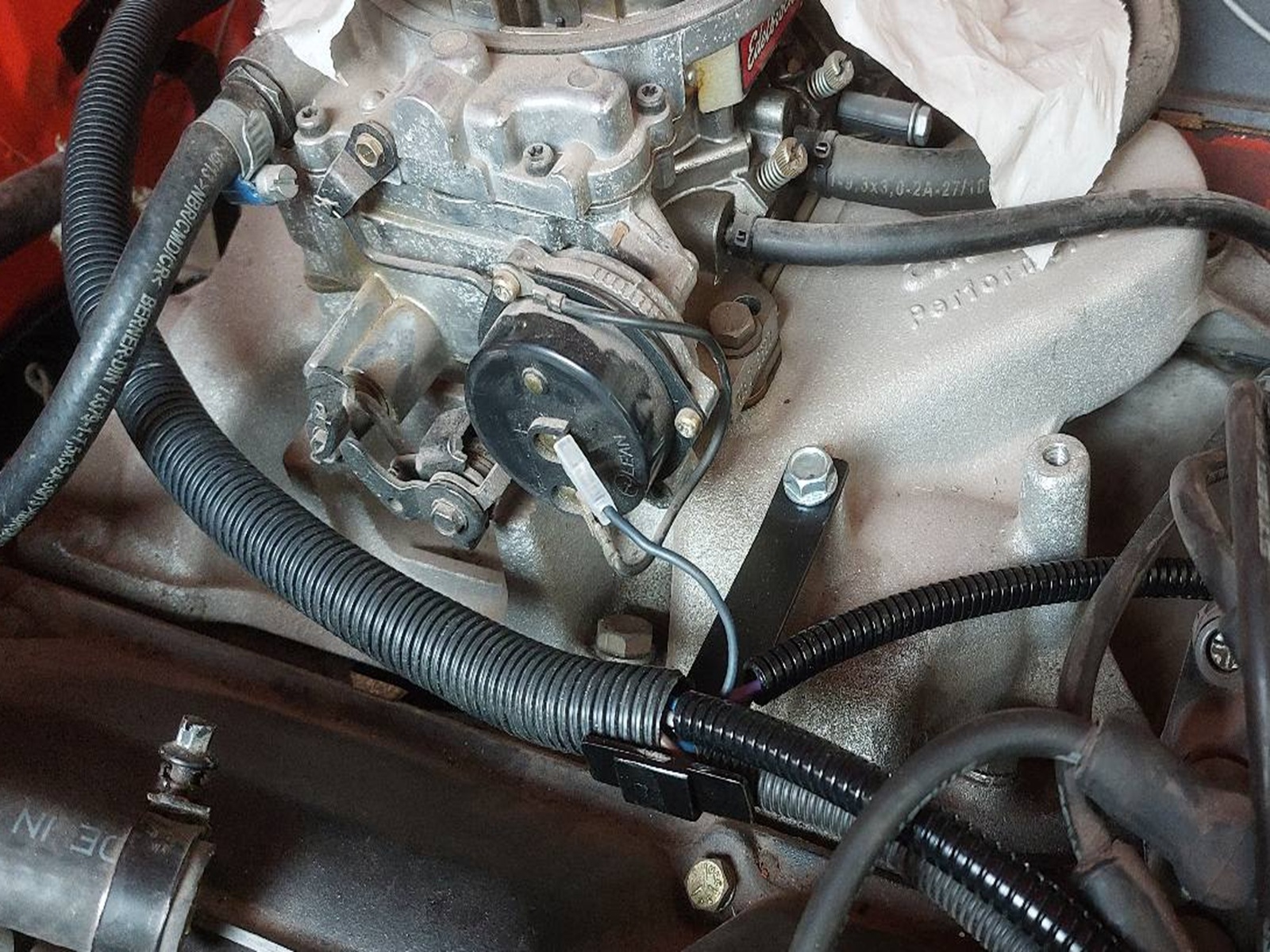

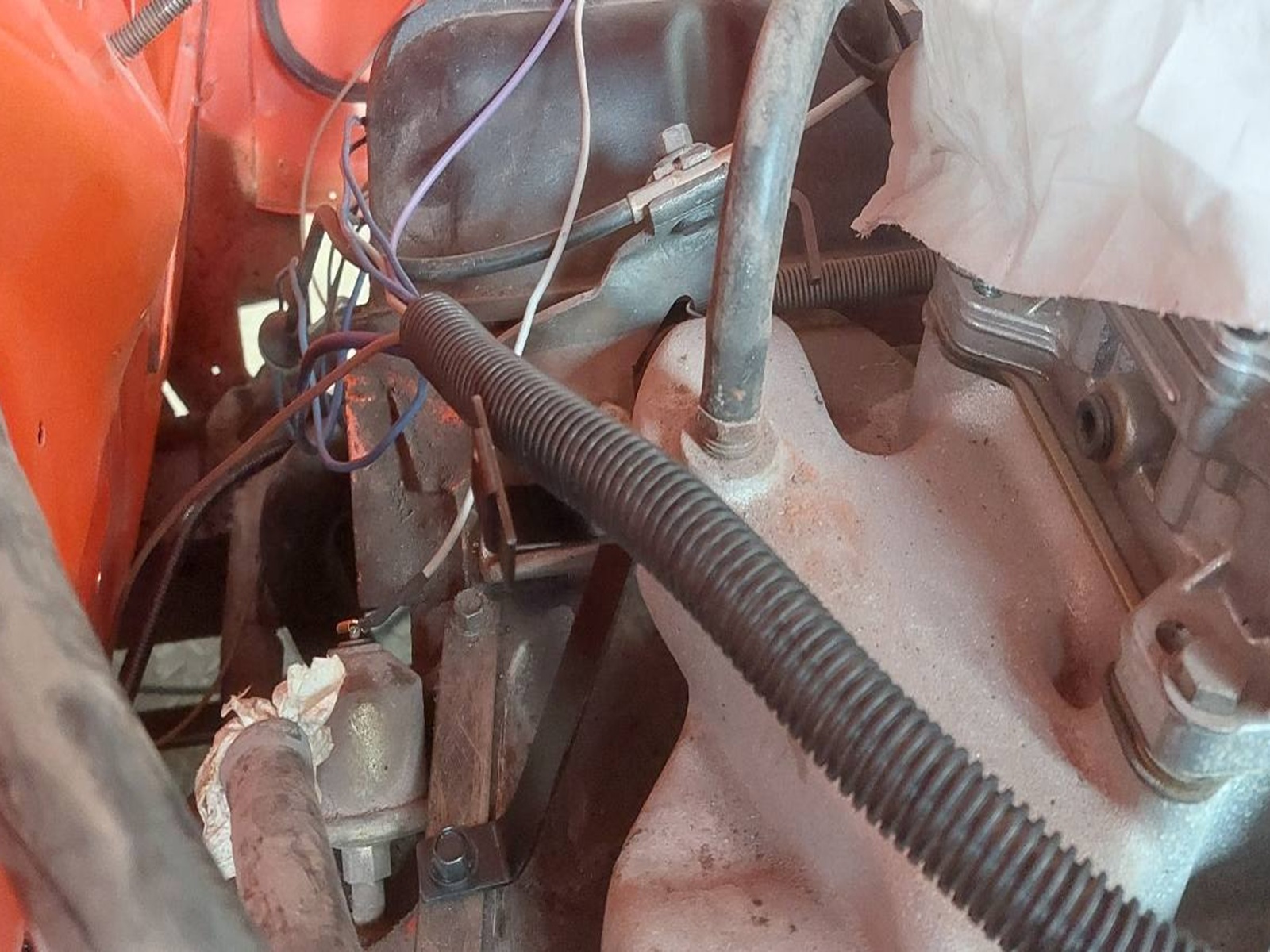

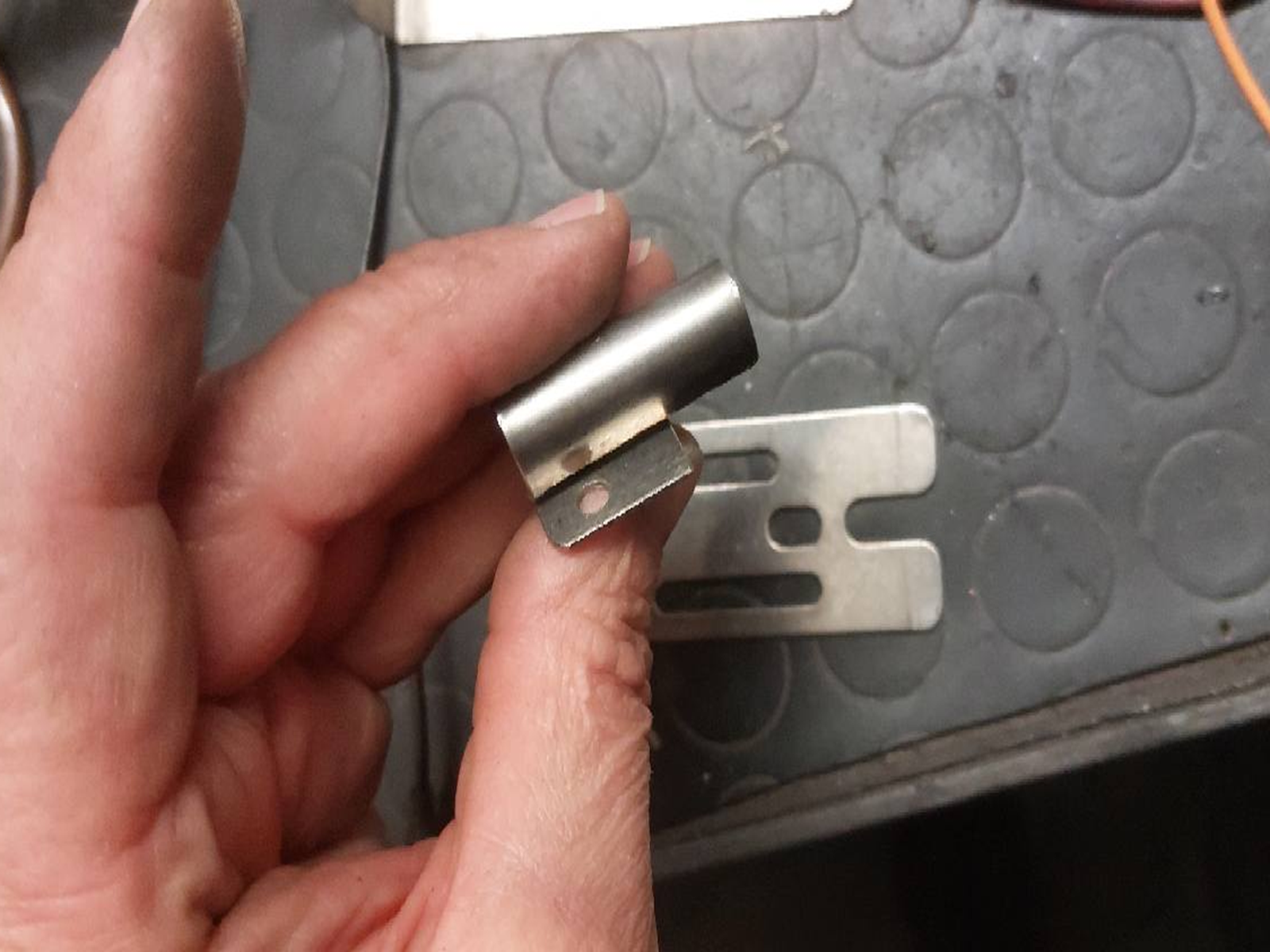

Sfrutto un paio di fori nell'intake per creare
due supporti in alluminio per tenere sollevato il corrugato
contenente i cavi che in origine era appoggiato sull'intake..
|
|
...meglio tenerli il piu' lontano possibile dal calore!
|
|

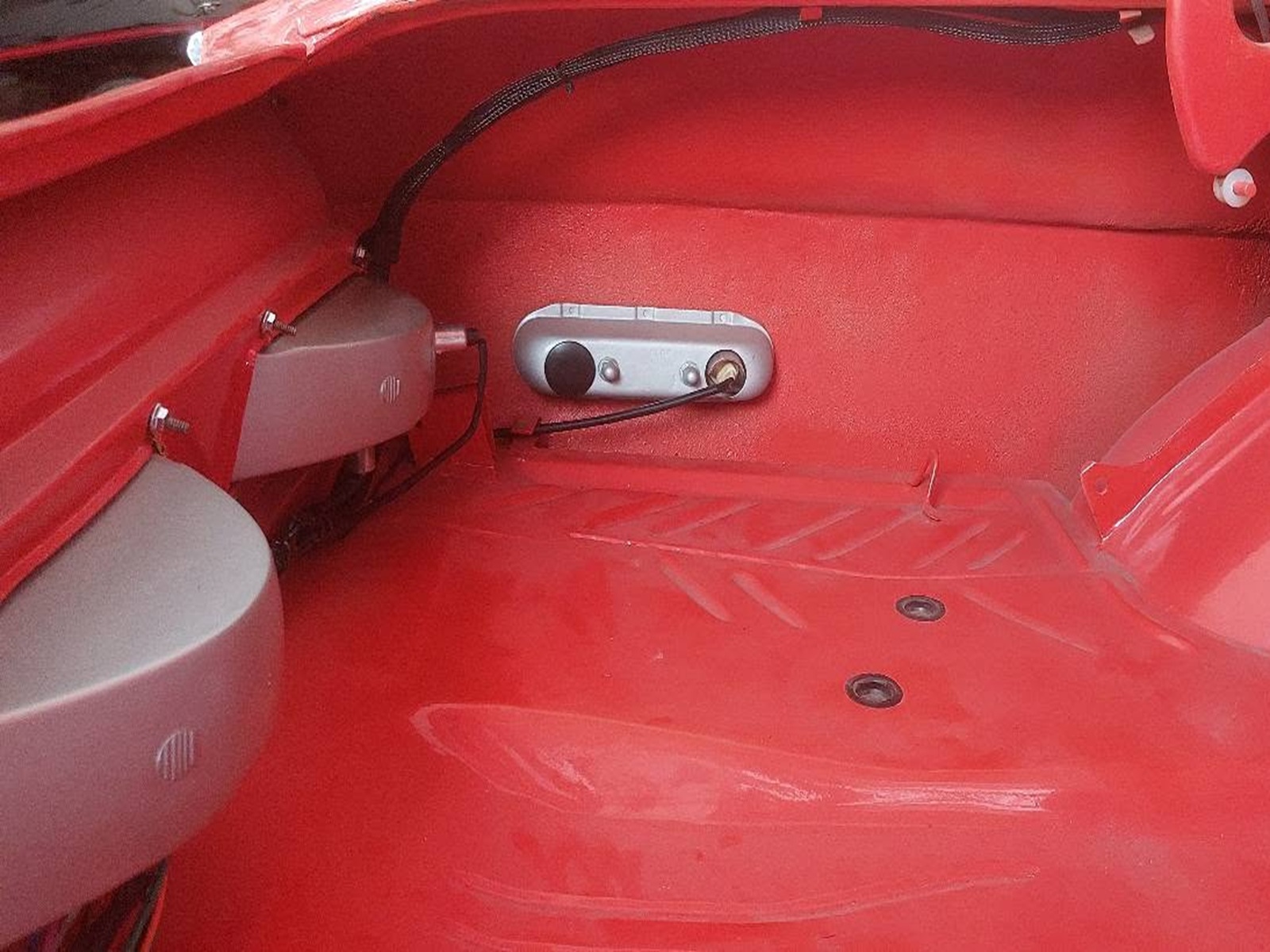

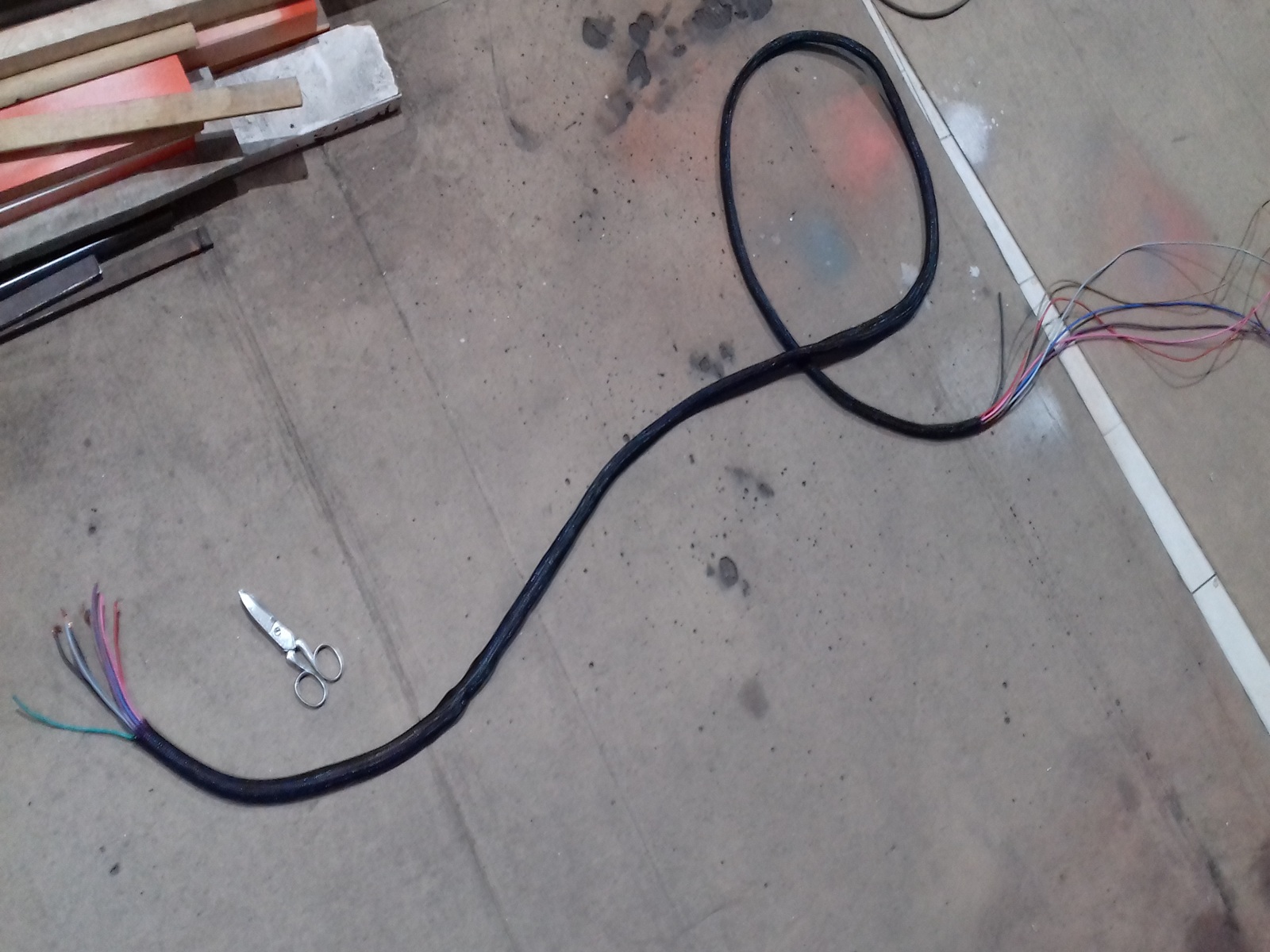

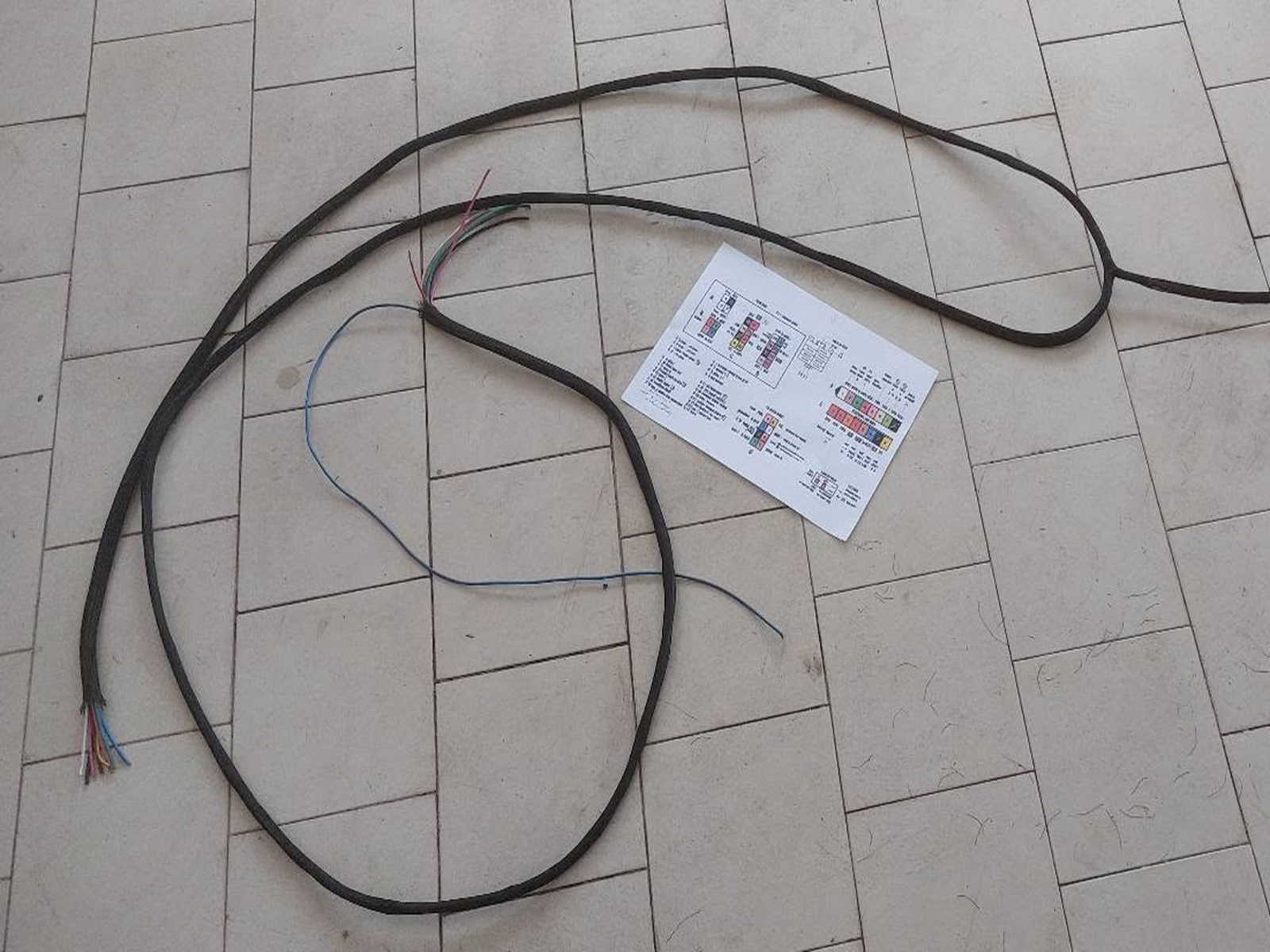

Costruisco anche tutta la tratta cavi che parte dal connettore
nei pressi del freno di parcheggio fino all'interno del baule
per supportare tutta la fanaleria del posteriore.
|
|

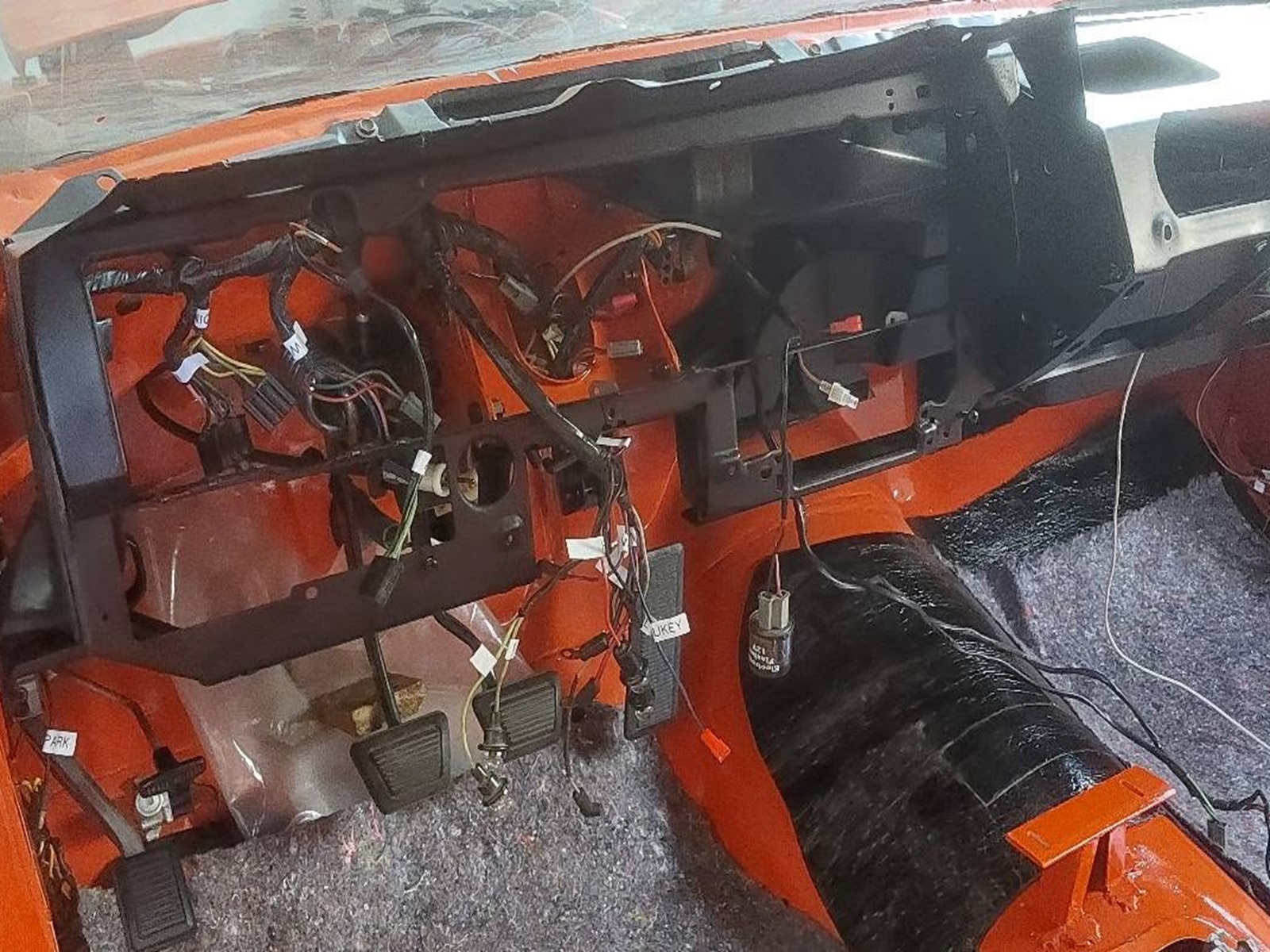

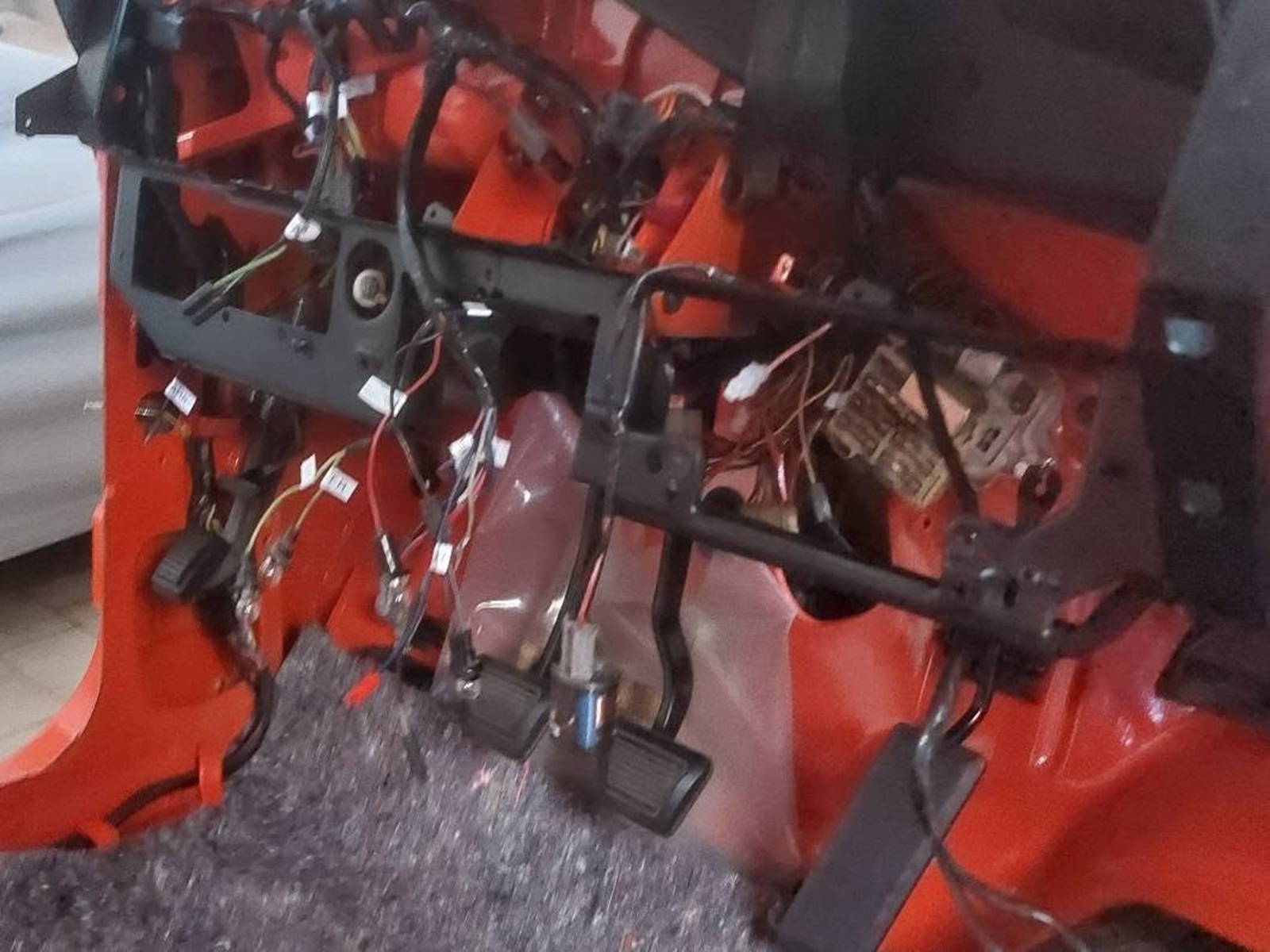

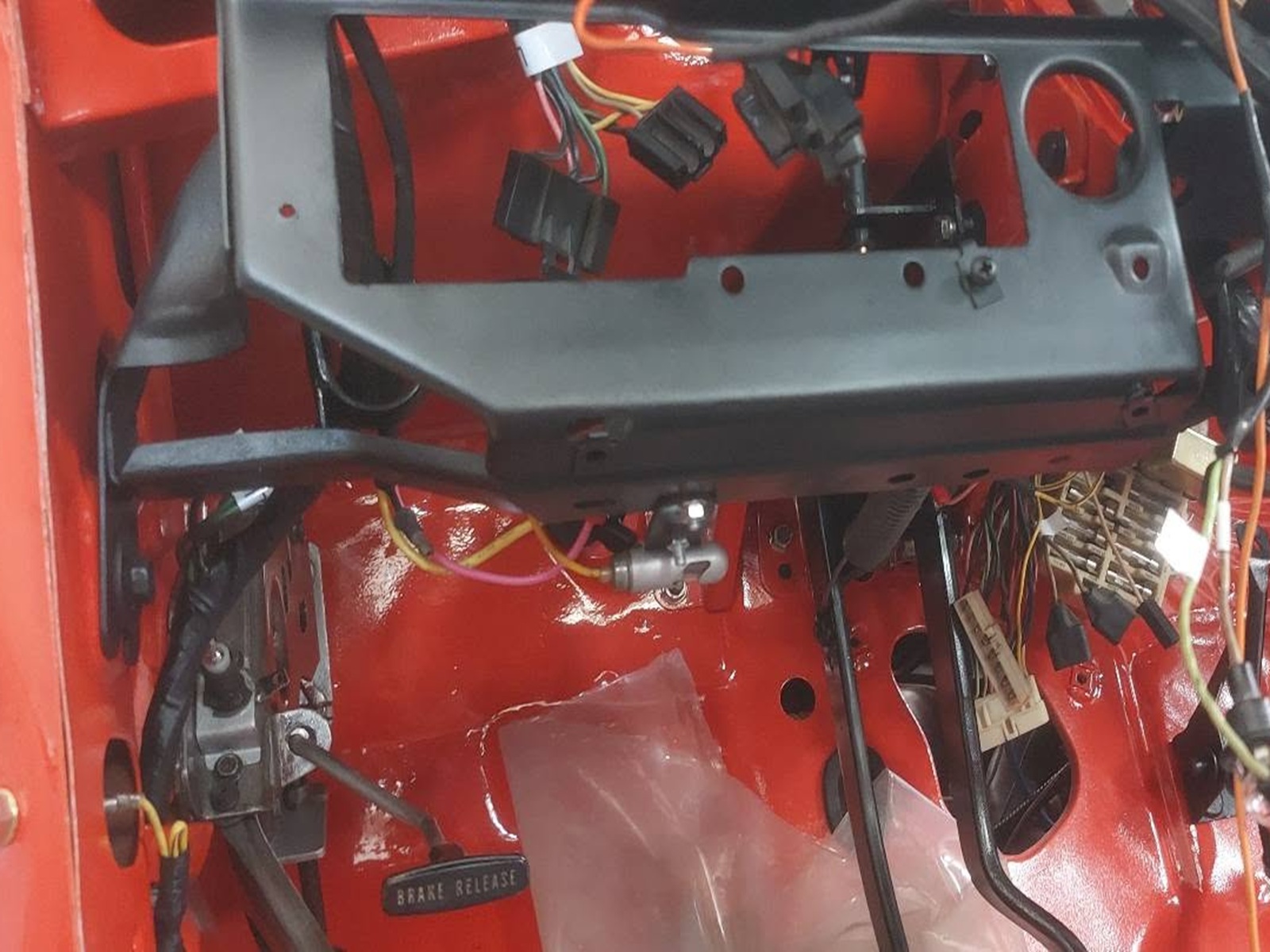

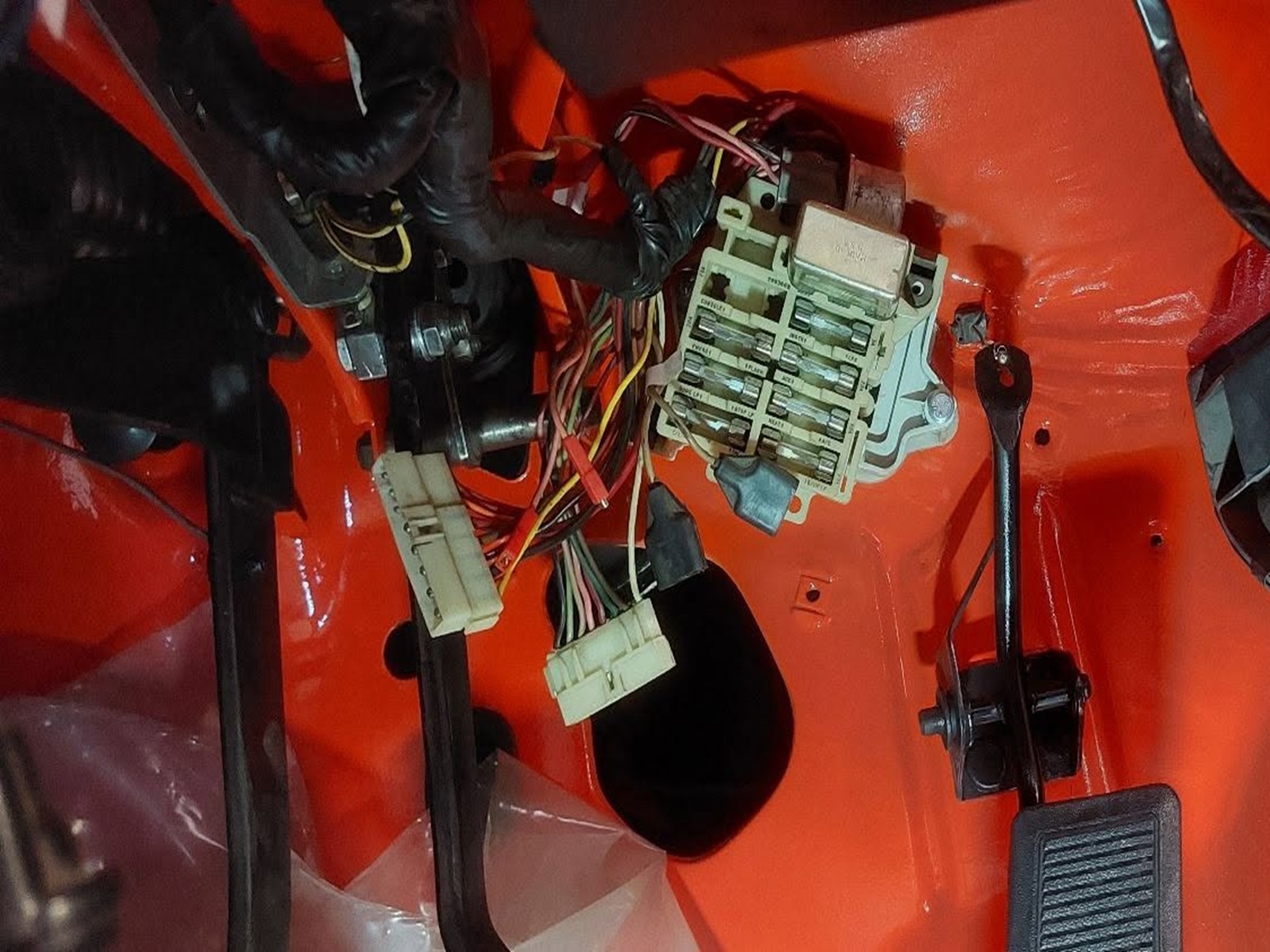

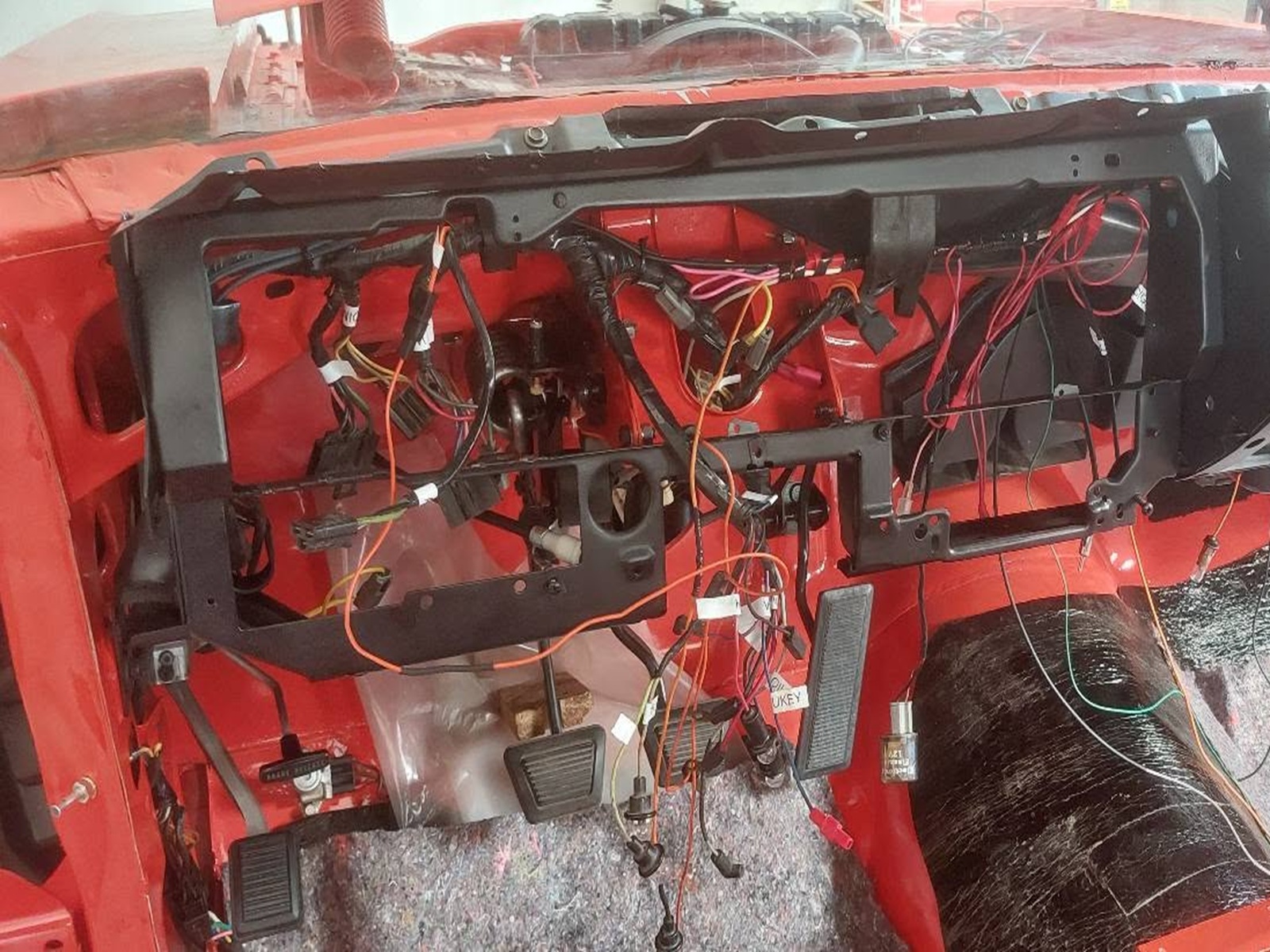

Posiziono tutto il cablaggio del cruscotto comprese le scatole
di derivazione e fusibili nel proprio alloggio..
|
|
..spero vada tutto, ma almeno mi sembra di aver fatto un notevole passo
avanti rispetto a prima !
|
|

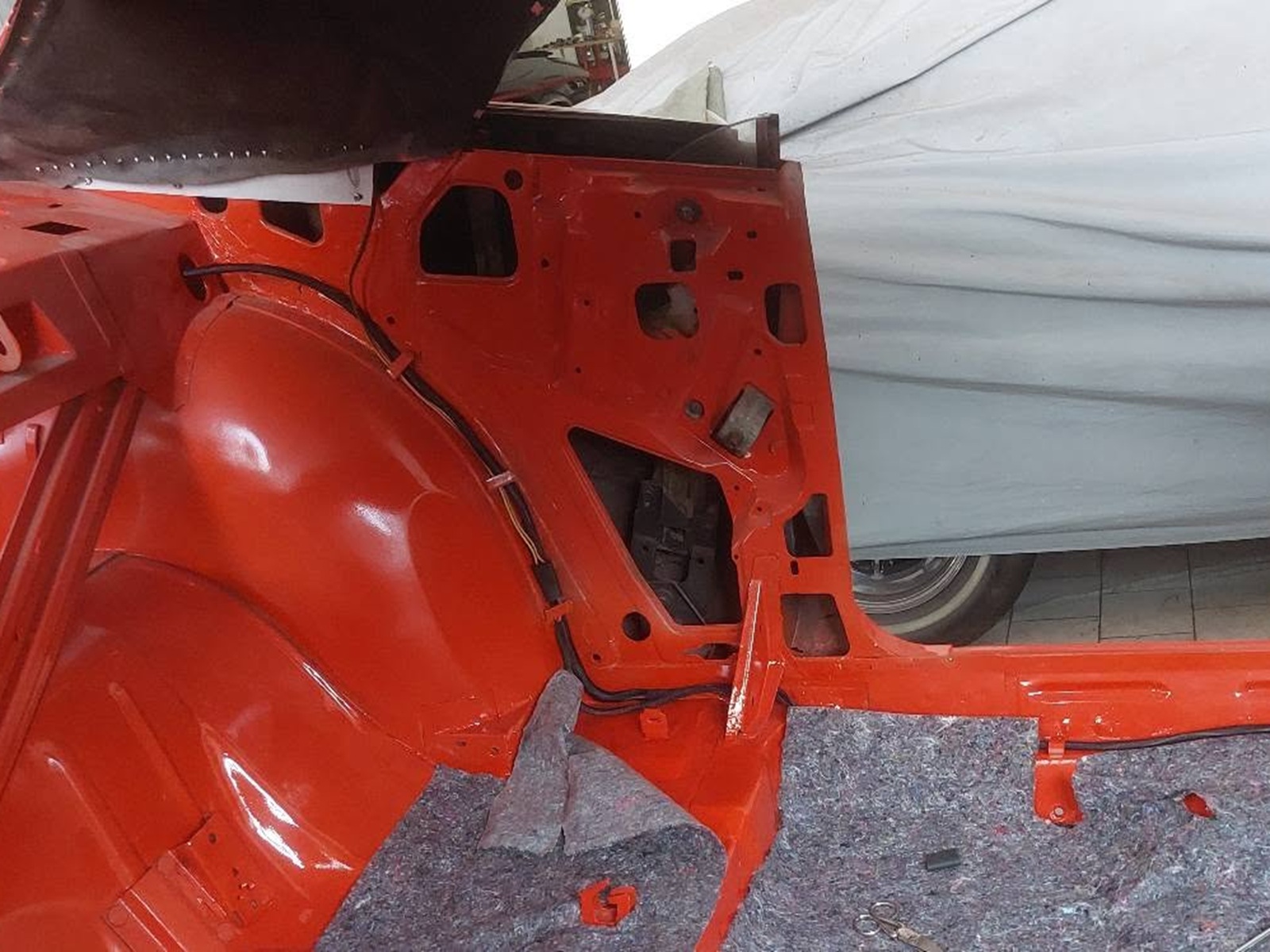

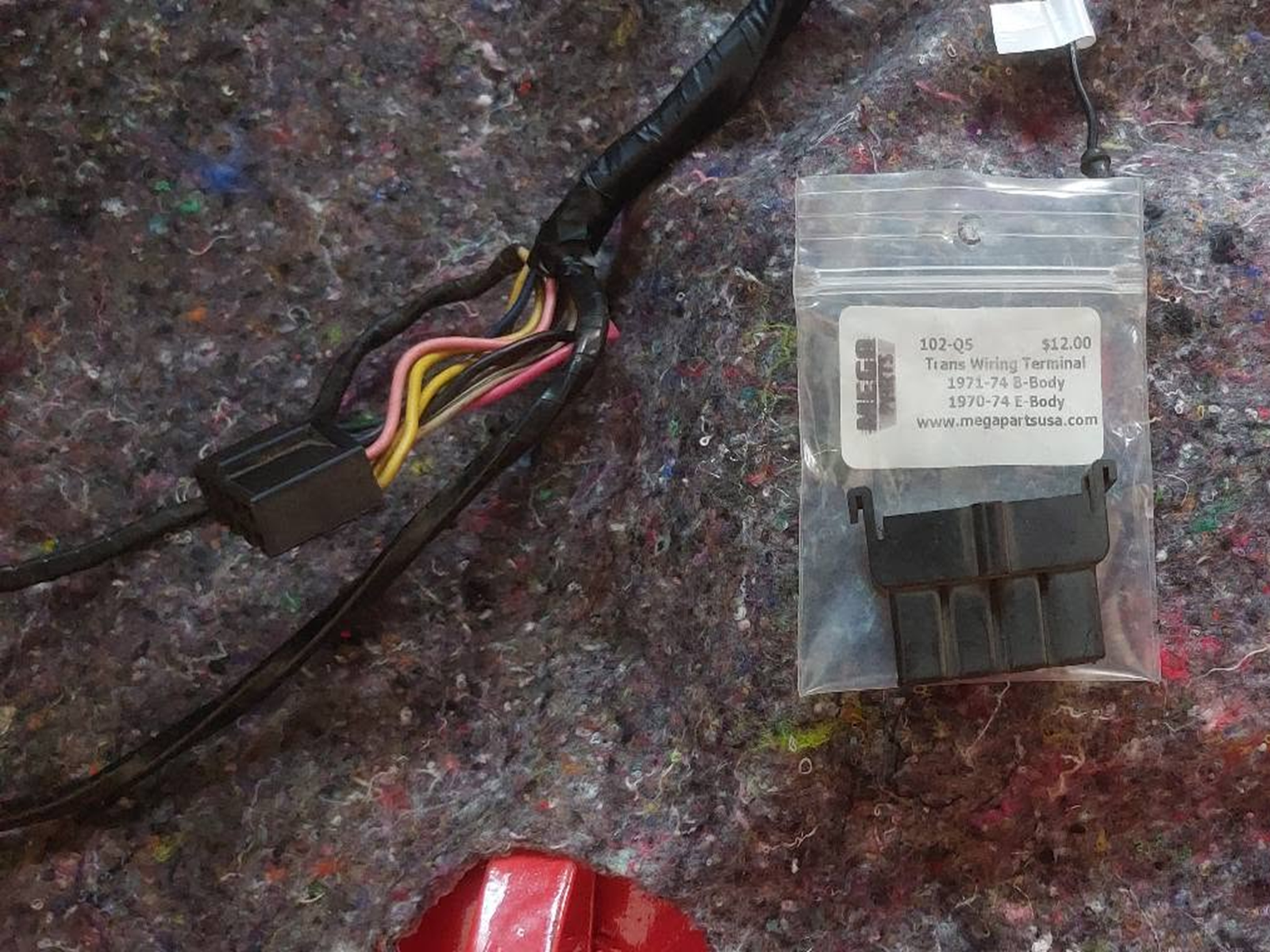

Collego la parte posteriore col nuovo connettore originale..
|
|
..nell'alloggio a fianco del pedale parking..
|
|
...poi proseguo lungo le orecchie in lamiera..
(che erano tutte rotte e ho dovuto ricrearle e saldarle tutte!)
|
|

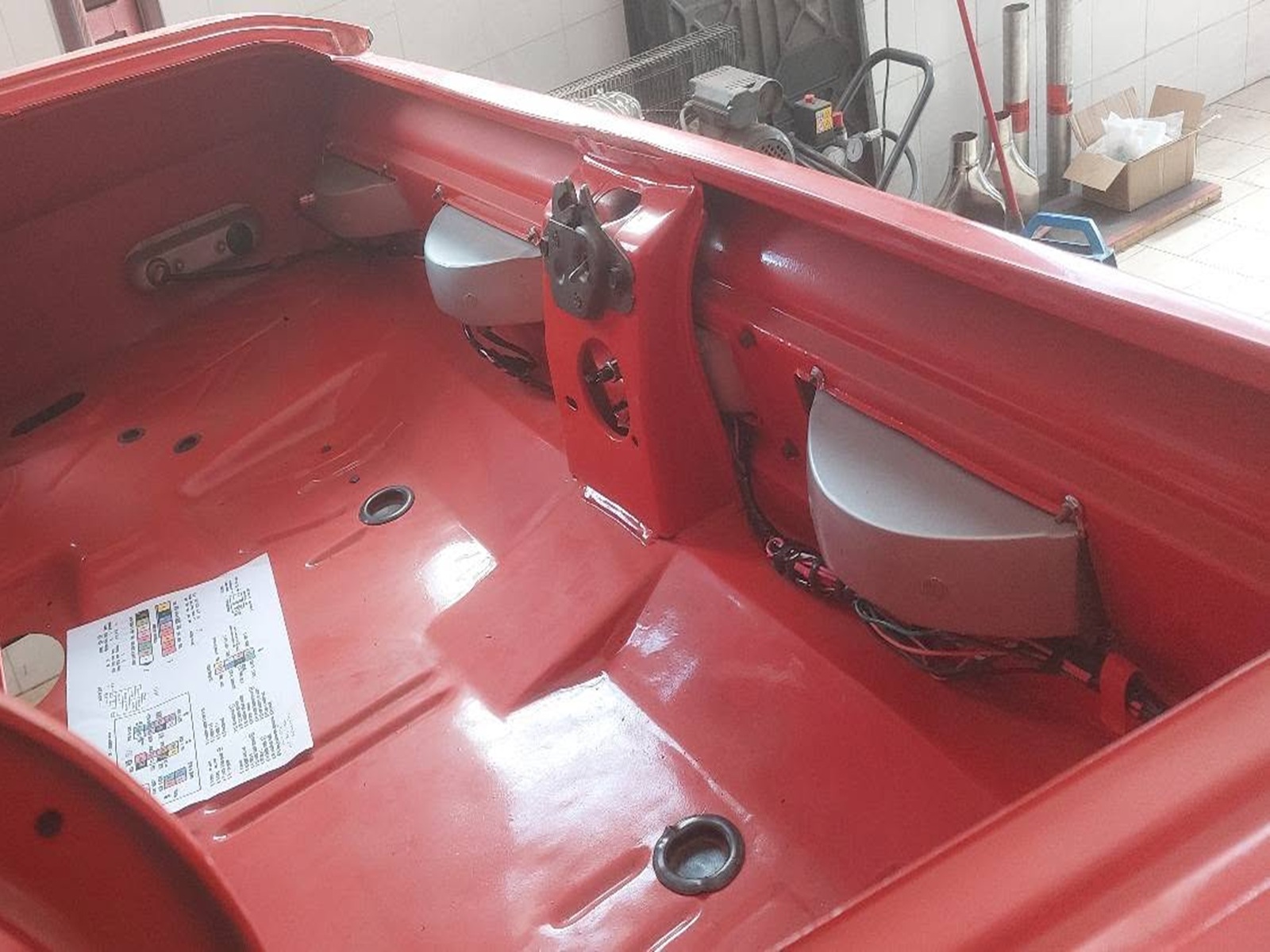

...e collego tutti i cavi alla fanaleria..
|
|
..sfruttando gli appositi passaggi.
|
|

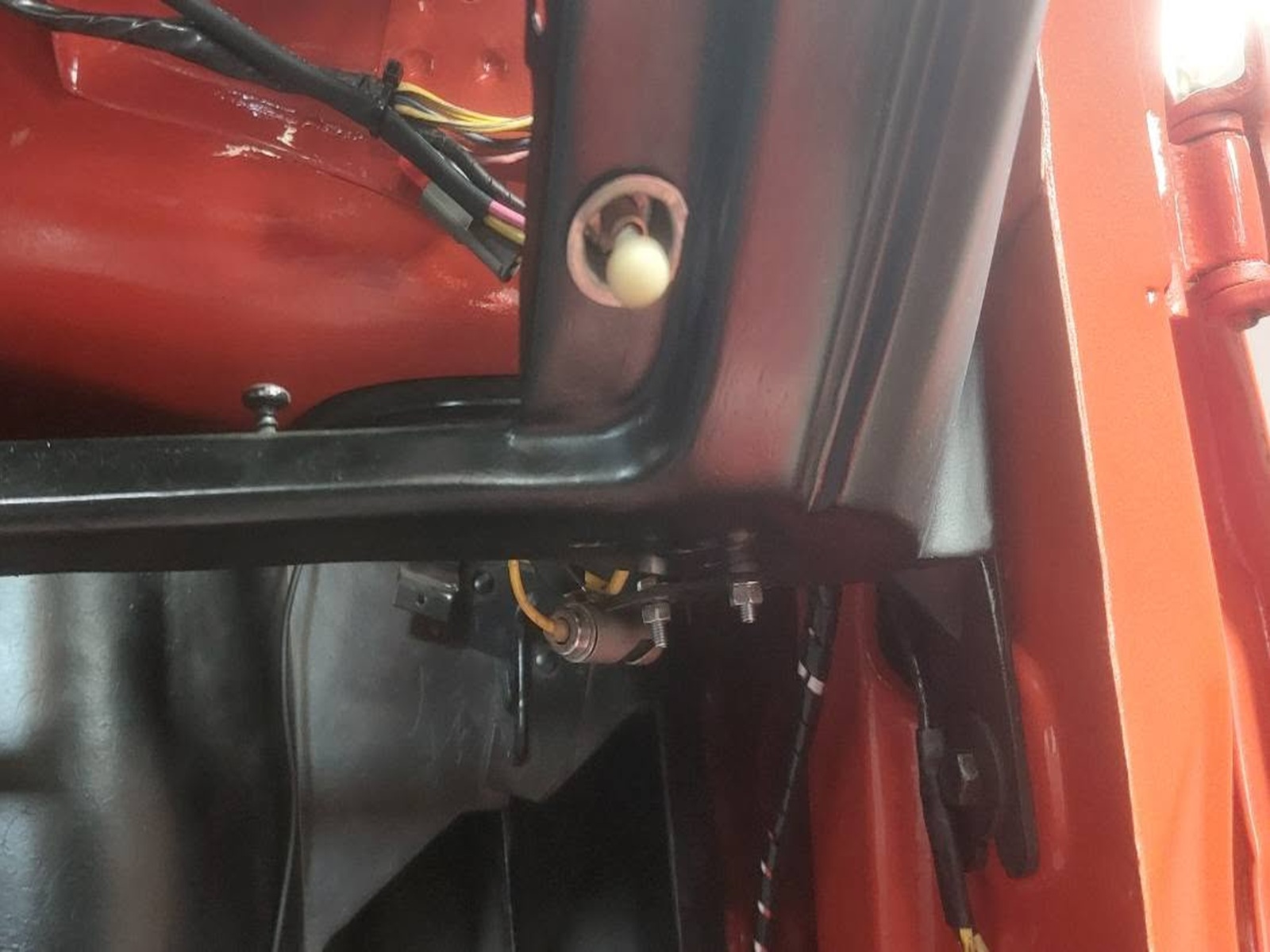

Piccola modifica: in origine vi era una sola lucina di cortesia in
corrispondenza del tunnel centrale..
|
|
..ho pensato di metterne invece due ai lati, per il conducente
e passeggero, come in tante altre auto americane...
|
|
...mi sono preso questa liberta' !
|
